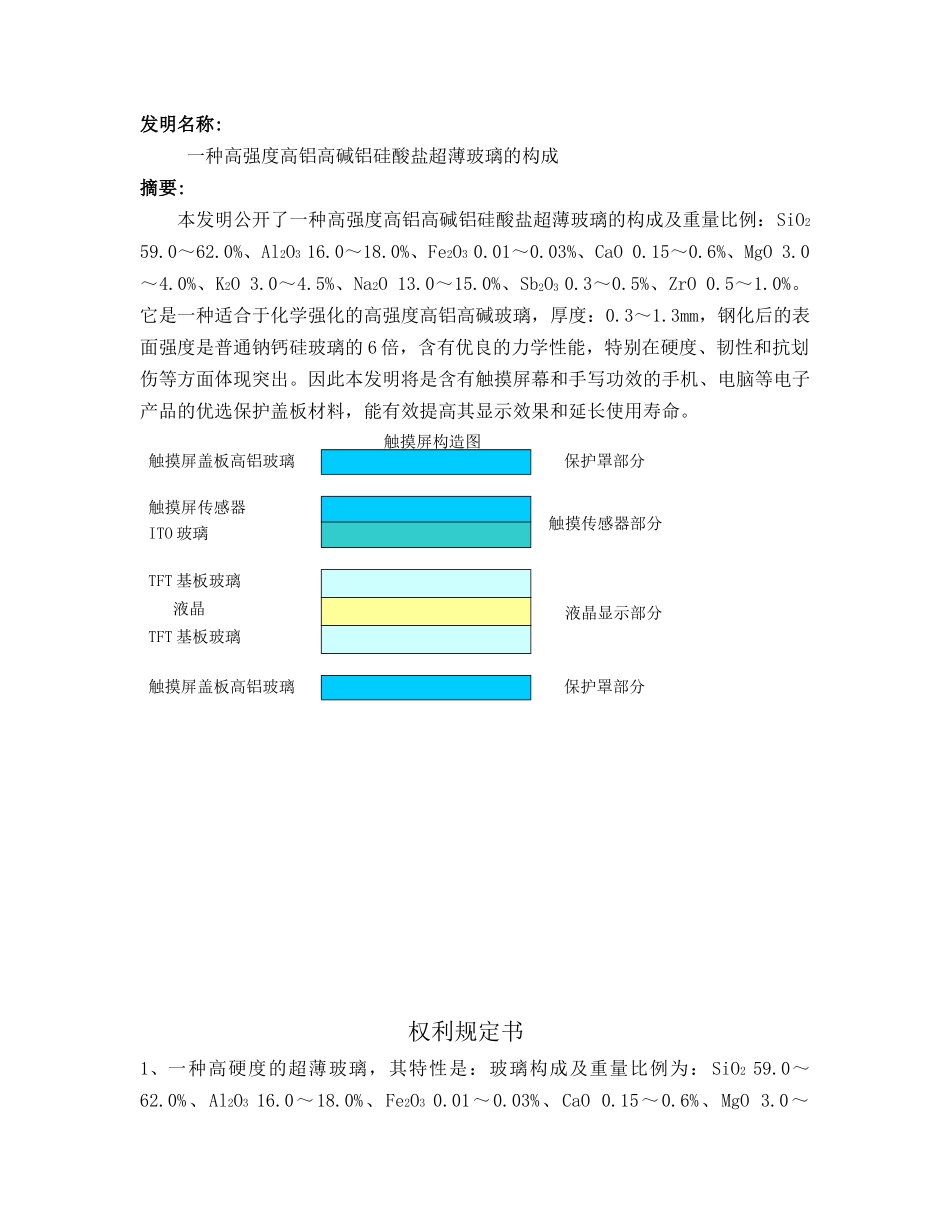

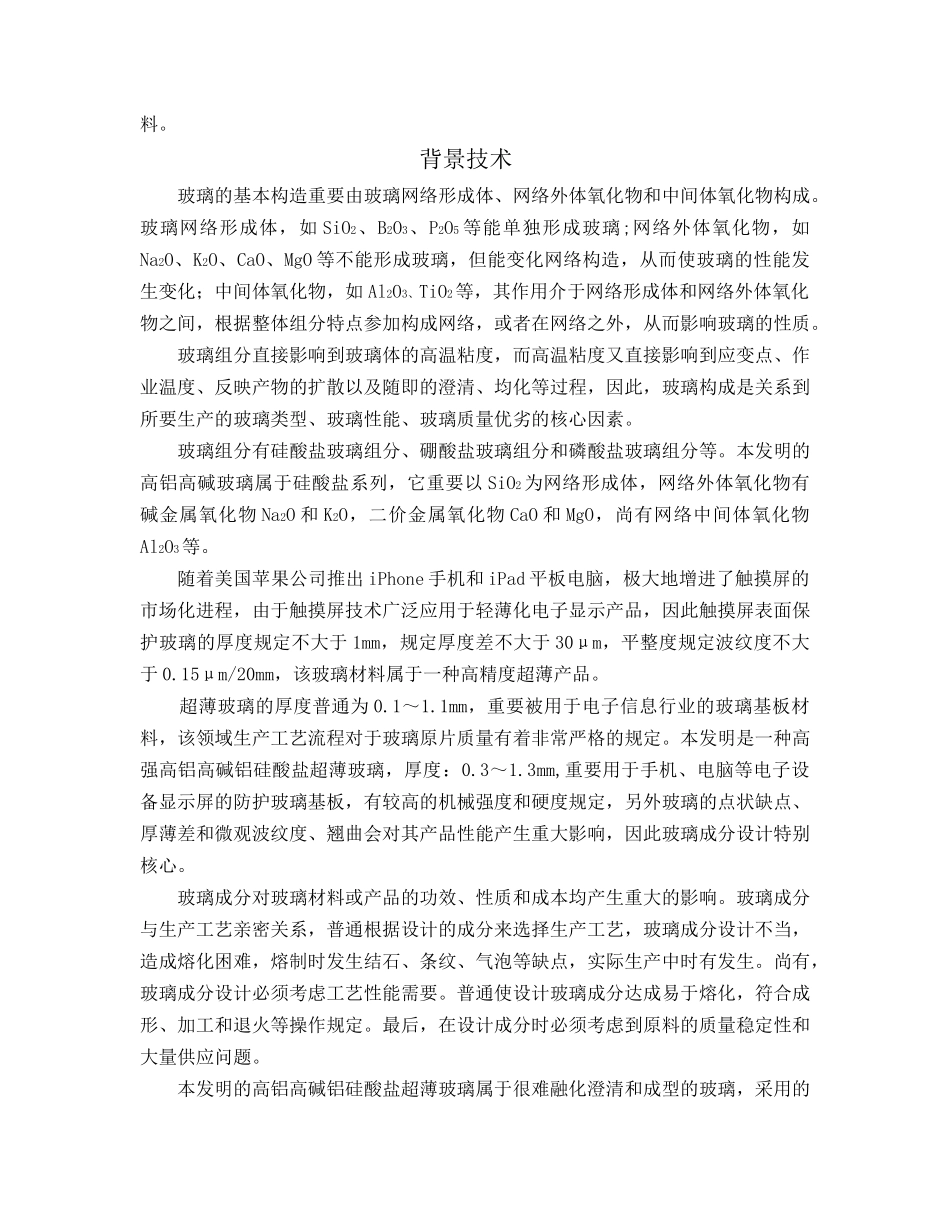

发明名称: 一种高强度高铝高碱铝硅酸盐超薄玻璃的构成摘要: 本发明公开了一种高强度高铝高碱铝硅酸盐超薄玻璃的构成及重量比例：SiO2 59.0～62.0%、Al2O3 16.0～18.0%、Fe2O3 0.01～0.03%、CaO 0.15～0.6%、MgO 3.0～4.0%、K2O 3.0～4.5%、Na2O 13.0～15.0%、Sb2O3 0.3～0.5%、ZrO 0.5～1.0%。它是一种适合于化学强化的高强度高铝高碱玻璃，厚度：0.3～1.3mm，钢化后的表面强度是普通钠钙硅玻璃的 6 倍，含有优良的力学性能，特别在硬度、韧性和抗划伤等方面体现突出。因此本发明将是含有触摸屏幕和手写功效的手机、电脑等电子产品的优选保护盖板材料，能有效提高其显示效果和延长使用寿命。 触摸屏构造图触摸屏盖板高铝玻璃保护罩部分触摸屏传感器触摸传感器部分ITO 玻璃TFT 基板玻璃液晶显示部分液晶TFT 基板玻璃触摸屏盖板高铝玻璃保护罩部分 权利规定书1、一种高硬度的超薄玻璃，其特性是：玻璃构成及重量比例为： SiO2 59.0～62.0%、Al2O3 16.0～18.0%、Fe2O3 0.01～0.03%、CaO 0.15～0.6%、MgO 3.0～4.0%、K2O 3.0～4.5%、Na2O 13.0～15.0%、Sb2O3 0.3～0.5%、ZrO 0.5～1.0%。2、如权利规定 1 所述的玻璃组合物，为提高玻璃硬度和机械强度，铝的含量最少在 16%以上。3、如权利规定 1 所述的玻璃组合物，玻璃构成中含极少量的氧化铁，为了提高玻璃的透过率，以及提高玻璃液在熔化、澄清以及成型、退火时的透热性。4、如权利规定 1 所述的玻璃组合物，玻璃组分中减少 K2O 的含量，大幅度增加Na2O 的含量，化学钢化时有助于钾离子置换玻璃中的钠离子，使玻璃表面产生巨大的压应力，实现玻璃力学性能的强化。5、如权利规定 1 所述的玻璃组合物，玻璃组分中减少 CaO 含量，增加 MgO 含量，由于 MgO 能使玻璃趋于稳定，提高玻璃的耐久性，避免玻璃产生结晶，克制玻璃中碱金属离子的移动，也同样含有提高玻璃弹性模量的功效，优选质量分数 3.0～4.0%。CaO 在玻璃中使用的缺点在于，如果大量使用会造成失透。因此本发明中引入的氧化钙的量较少。 阐明书 一种铝硅酸盐超薄玻璃的构成 技术领域本发明属于一种高强度高铝高碱的铝硅酸盐超薄玻璃，厚度：0.3～1.3mm，含有很高的硬度、韧性和抗划伤性能，化学钢化后的表面强度是普通钠钙硅玻璃的 6倍，适合于用作含有触摸屏或手写功效的手机、电脑等电子产品的优选保护盖板材料。 背景技术玻璃的基本构造重要由玻璃网络形成体、网络外体氧化物和中间...
