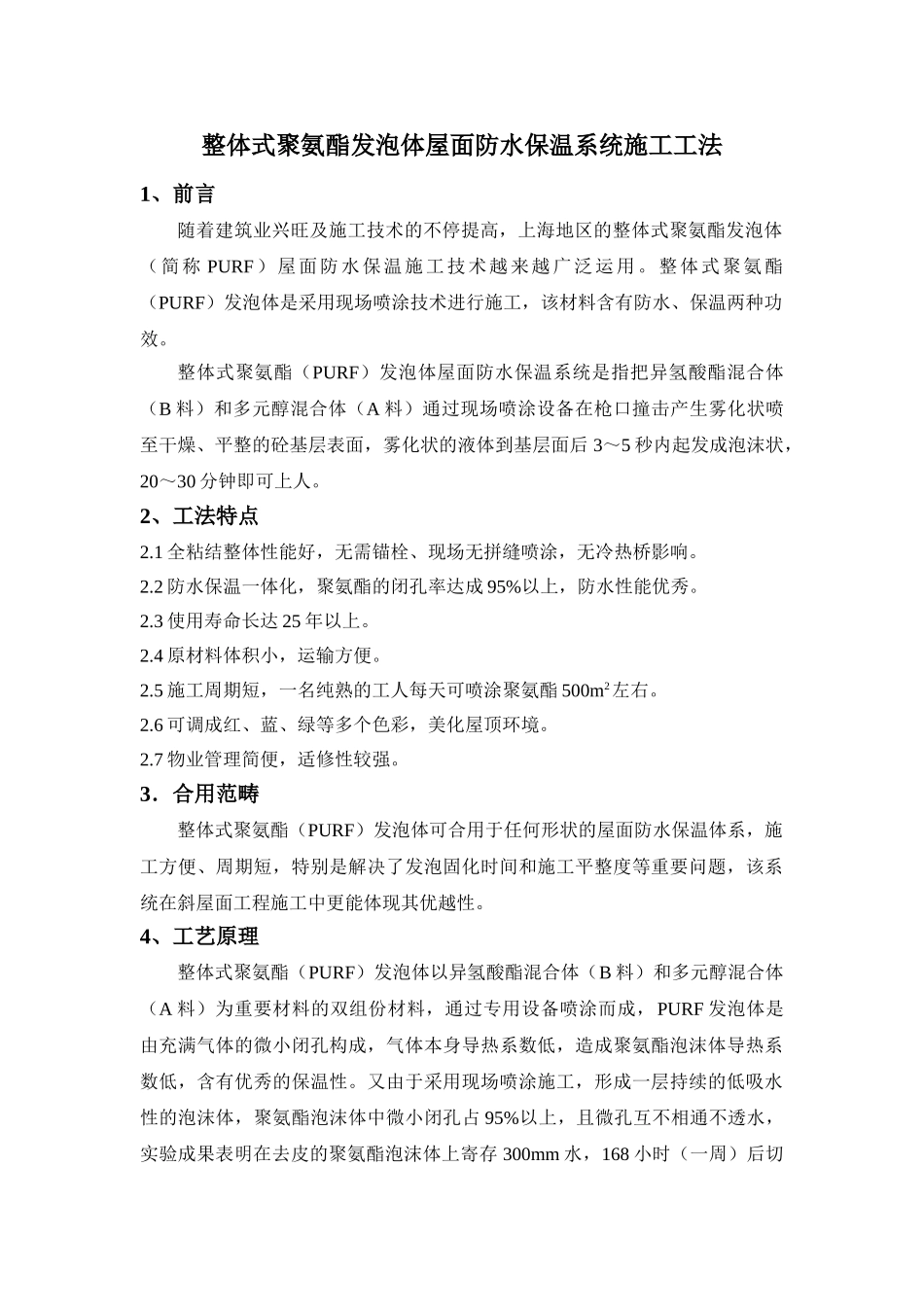

整体式聚氨酯发泡体屋面防水保温系统施工工法1、前言随着建筑业兴旺及施工技术的不停提高，上海地区的整体式聚氨酯发泡体（简称 PURF）屋面防水保温施工技术越来越广泛运用。整体式聚氨酯（PURF）发泡体是采用现场喷涂技术进行施工，该材料含有防水、保温两种功效。整体式聚氨酯（PURF）发泡体屋面防水保温系统是指把异氢酸酯混合体（B 料）和多元醇混合体（A 料）通过现场喷涂设备在枪口撞击产生雾化状喷至干燥、平整的砼基层表面，雾化状的液体到基层面后 3～5 秒内起发成泡沫状，20～30 分钟即可上人。2、工法特点2.1 全粘结整体性能好，无需锚栓、现场无拼缝喷涂，无冷热桥影响。2.2 防水保温一体化，聚氨酯的闭孔率达成 95%以上，防水性能优秀。2.3 使用寿命长达 25 年以上。2.4 原材料体积小，运输方便。2.5 施工周期短，一名纯熟的工人每天可喷涂聚氨酯 500m2左右。2.6 可调成红、蓝、绿等多个色彩，美化屋顶环境。2.7 物业管理简便，适修性较强。3．合用范畴整体式聚氨酯（PURF）发泡体可合用于任何形状的屋面防水保温体系，施工方便、周期短，特别是解决了发泡固化时间和施工平整度等重要问题，该系统在斜屋面工程施工中更能体现其优越性。4、工艺原理整体式聚氨酯（PURF）发泡体以异氢酸酯混合体（B 料）和多元醇混合体（A 料）为重要材料的双组份材料，通过专用设备喷涂而成，PURF 发泡体是由充满气体的微小闭孔构成，气体本身导热系数低，造成聚氨酯泡沫体导热系数低，含有优秀的保温性。又由于采用现场喷涂施工，形成一层持续的低吸水性的泡沫体，聚氨酯泡沫体中微小闭孔占 95%以上，且微孔互不相通不透水，实验成果表明在去皮的聚氨酯泡沫体上寄存 300mm 水，168 小时（一周）后切开泡沫观察透水深度为 0mm，故防水性能优良。PURF 发泡体在整个体系中是至关重要的，不仅在产品的配方上考虑到发泡率、抗拉抗压强度、导热系数、吸水率等指标，更要在施工过程中能掌握其发泡时间、发泡的平整度和厚度。5、施工工艺流程及操作要点整体式聚氨酯（PURF）发泡体施工工艺流程详见图 1 所示：图 1 整体 PURF 屋面工程施工工艺5.1 防水保温层厚度设计整体式聚氨酯（PURF）发泡体防水保温层厚度设计应根据基层、建筑防水与保温层隔热性能等规定定，并应符合表 1 的规定；屋面整体式聚氨酯（PURF）发泡体防水保温构造防水级别为Ⅱ级。PURF 防水、保温层应用厚度 表 1屋面状况住宅建筑最小应用厚度（mm）节...
