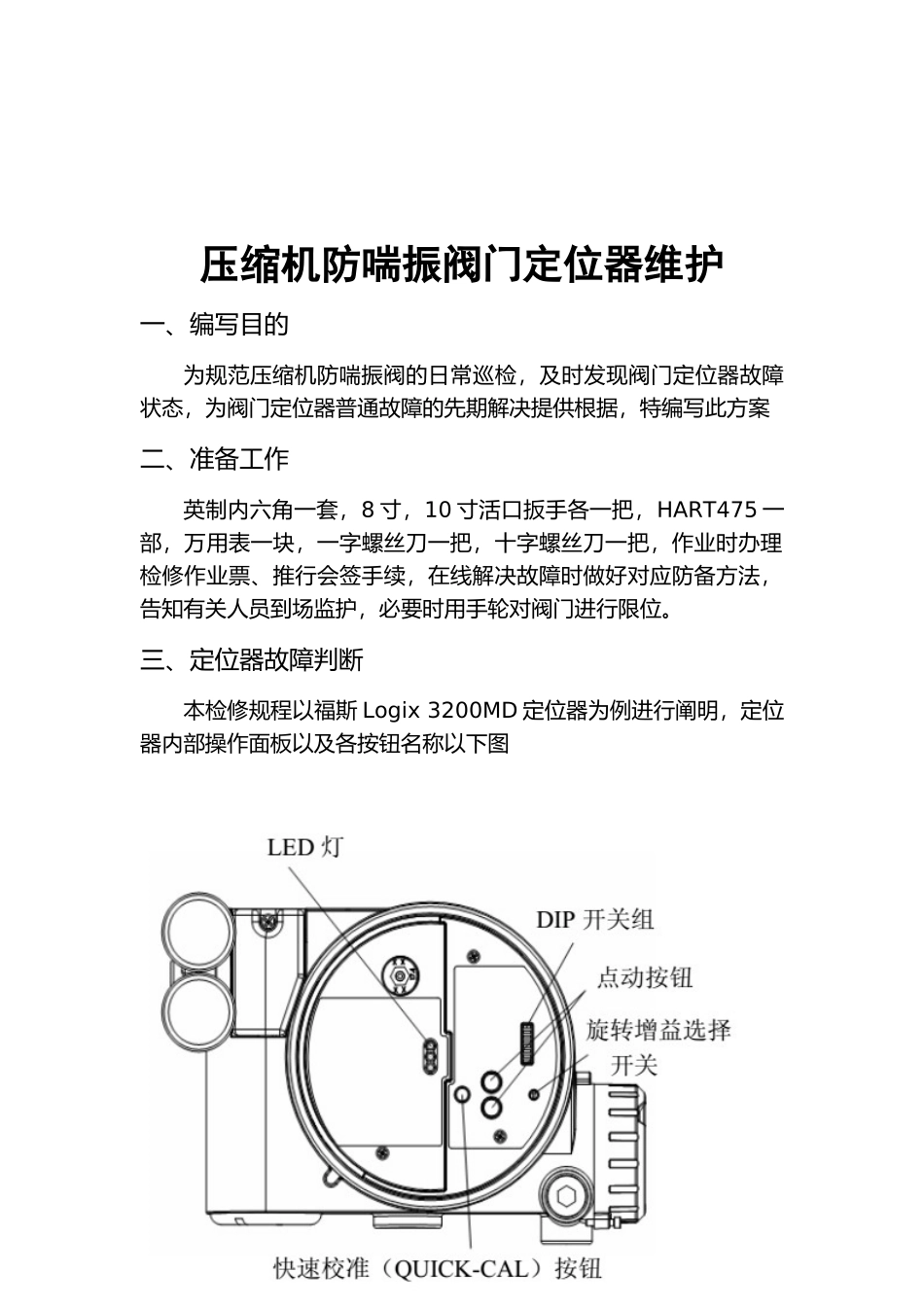

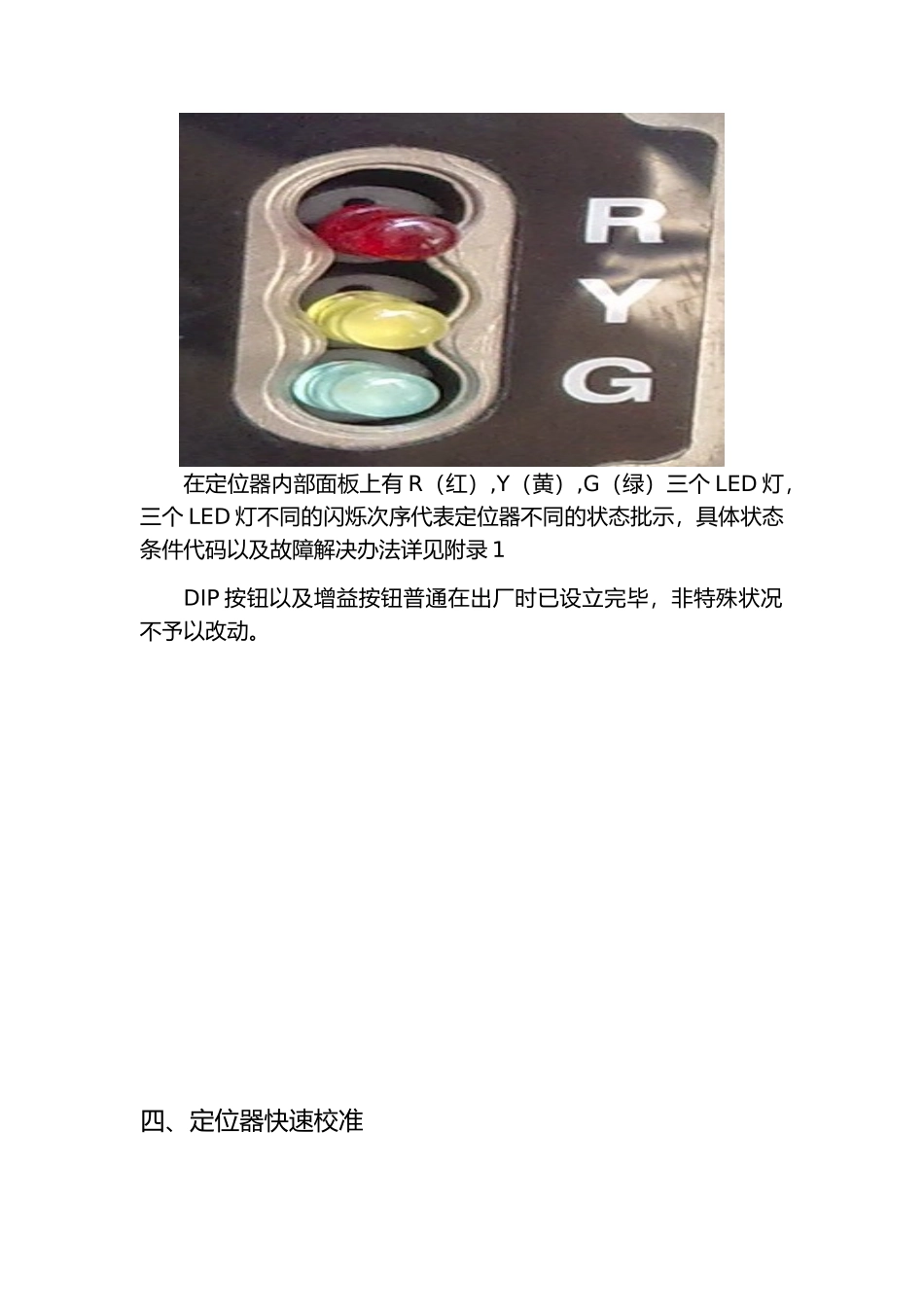

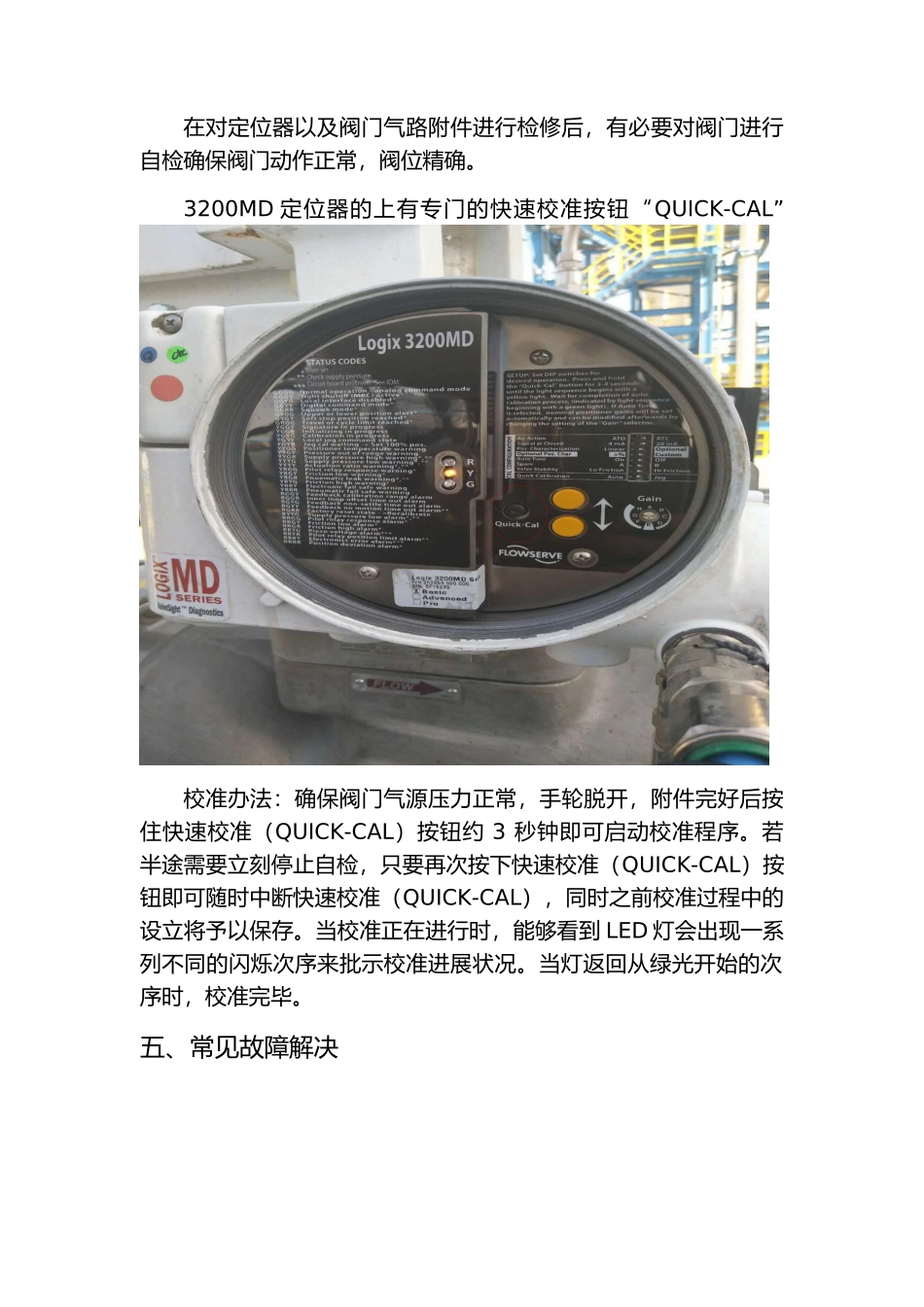

压缩机防喘振阀门定位器维护一、编写目的为规范压缩机防喘振阀的日常巡检,及时发现阀门定位器故障状态,为阀门定位器普通故障的先期解决提供根据,特编写此方案二、准备工作英制内六角一套,8 寸,10 寸活口扳手各一把,HART475 一部,万用表一块,一字螺丝刀一把,十字螺丝刀一把,作业时办理检修作业票、推行会签手续,在线解决故障时做好对应防备方法,告知有关人员到场监护,必要时用手轮对阀门进行限位。三、定位器故障判断本检修规程以福斯 Logix 3200MD 定位器为例进行阐明,定位器内部操作面板以及各按钮名称以下图在定位器内部面板上有 R(红),Y(黄),G(绿)三个 LED 灯,三个 LED 灯不同的闪烁次序代表定位器不同的状态批示,具体状态条件代码以及故障解决办法详见附录 1DIP 按钮以及增益按钮普通在出厂时已设立完毕,非特殊状况不予以改动。四、定位器快速校准在对定位器以及阀门气路附件进行检修后,有必要对阀门进行自检确保阀门动作正常,阀位精确。3200MD 定位器的上有专门的快速校准按钮“QUICK-CAL” 校准办法:确保阀门气源压力正常,手轮脱开,附件完好后按住快速校准(QUICK-CAL)按钮约 3 秒钟即可启动校准程序。若半途需要立刻停止自检,只要再次按下快速校准(QUICK-CAL)按钮即可随时中断快速校准(QUICK-CAL),同时之前校准过程中的设立将予以保存。当校准正在进行时,能够看到 LED 灯会出现一系列不同的闪烁次序来批示校准进展状况。当灯返回从绿光开始的次序时,校准完毕。五、常见故障解决以下表格中列举部分常见的故障以及解决办法6、维修质量规定定位器气源管连接对的定位器随动臂安装位置对的,反馈销钉固定牢固。定位器气源泄漏现象阀门在行程 0%、25%、50%、75%、100%过程中偏差±1%定位器面板 LED 批示灯正常,无端障代码附录 1--定位器 LED 灯批示代码
