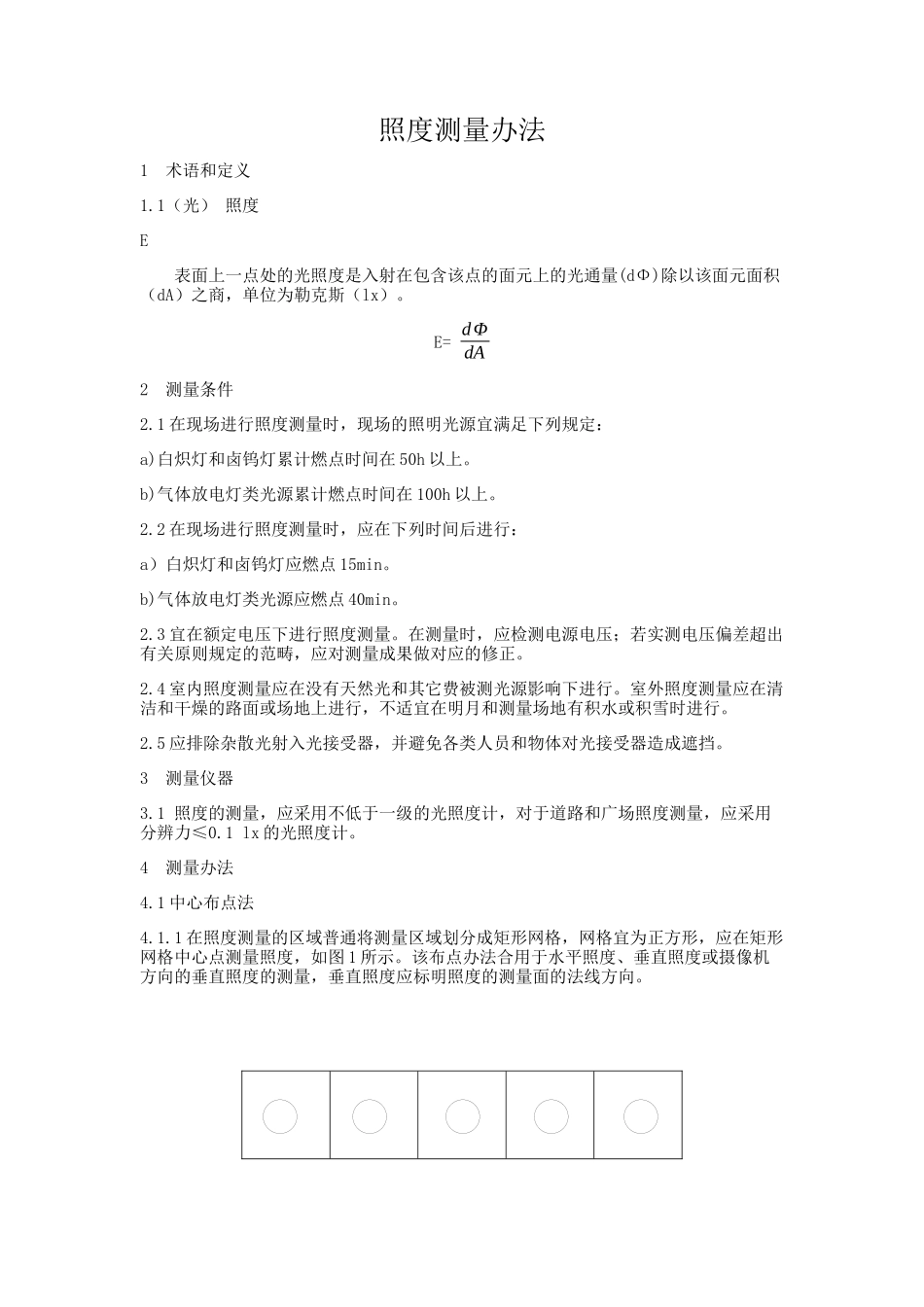

照度测量办法1 术语和定义1.1（光） 照度E表面上一点处的光照度是入射在包含该点的面元上的光通量(dΦ)除以该面元面积（dA）之商，单位为勒克斯（lx）。E= dΦdA2 测量条件2.1 在现场进行照度测量时，现场的照明光源宜满足下列规定：a)白炽灯和卤钨灯累计燃点时间在 50h 以上。b)气体放电灯类光源累计燃点时间在 100h 以上。2.2 在现场进行照度测量时，应在下列时间后进行：a）白炽灯和卤钨灯应燃点 15min。b)气体放电灯类光源应燃点 40min。2.3 宜在额定电压下进行照度测量。在测量时，应检测电源电压；若实测电压偏差超出有关原则规定的范畴，应对测量成果做对应的修正。2.4 室内照度测量应在没有天然光和其它费被测光源影响下进行。室外照度测量应在清洁和干燥的路面或场地上进行，不适宜在明月和测量场地有积水或积雪时进行。2.5 应排除杂散光射入光接受器，并避免各类人员和物体对光接受器造成遮挡。3 测量仪器3.1 照度的测量，应采用不低于一级的光照度计，对于道路和广场照度测量，应采用分辨力≤0.1 lx 的光照度计。4 测量办法4.1 中心布点法4.1.1 在照度测量的区域普通将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格中心点测量照度，如图 1 所示。该布点办法合用于水平照度、垂直照度或摄像机方向的垂直照度的测量，垂直照度应标明照度的测量面的法线方向。 图 1 在网格中心布点示意图 4.1.2 中心布点法的平均照度按式（1）计算： Eav=1M · N ∑❑❑Ei ········（1）式中：Eav——平均照度，单位为勒克斯（lx）；Ei——在第 i 个测量点上的照度，单位为勒克斯（lx）；M——纵向测点数；N——横向测点数。4.2 四角布点法4.2.1 在照度测量的区域普通将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格 4 个角点上测量照度，如图 2 所示。该布点办法合用于水平照度、垂直照度或摄像机方向的垂直照度的测量，垂直照度应标明照度的测量面的法线方向。测点4.2.2 四角布点法的平均照度按式（2）计算：Eav=14 MN （∑❑❑Eθ+2∑❑❑E 0+4∑❑❑E）········（2）式中：Eav——平均照度，单位为勒克斯（lx）；M——纵向测点数；N——横向测点数；Eθ——测量区域四个角处的测点照度，单位为勒克斯（lx）；E0——除 Eθ外，四条外边上的测点照度，单位为勒克斯（lx）；E——四条外面以内的测点的照度，单位为勒克斯（lx）。4.2.3 照度均匀度按式（3）和式（4）计...
