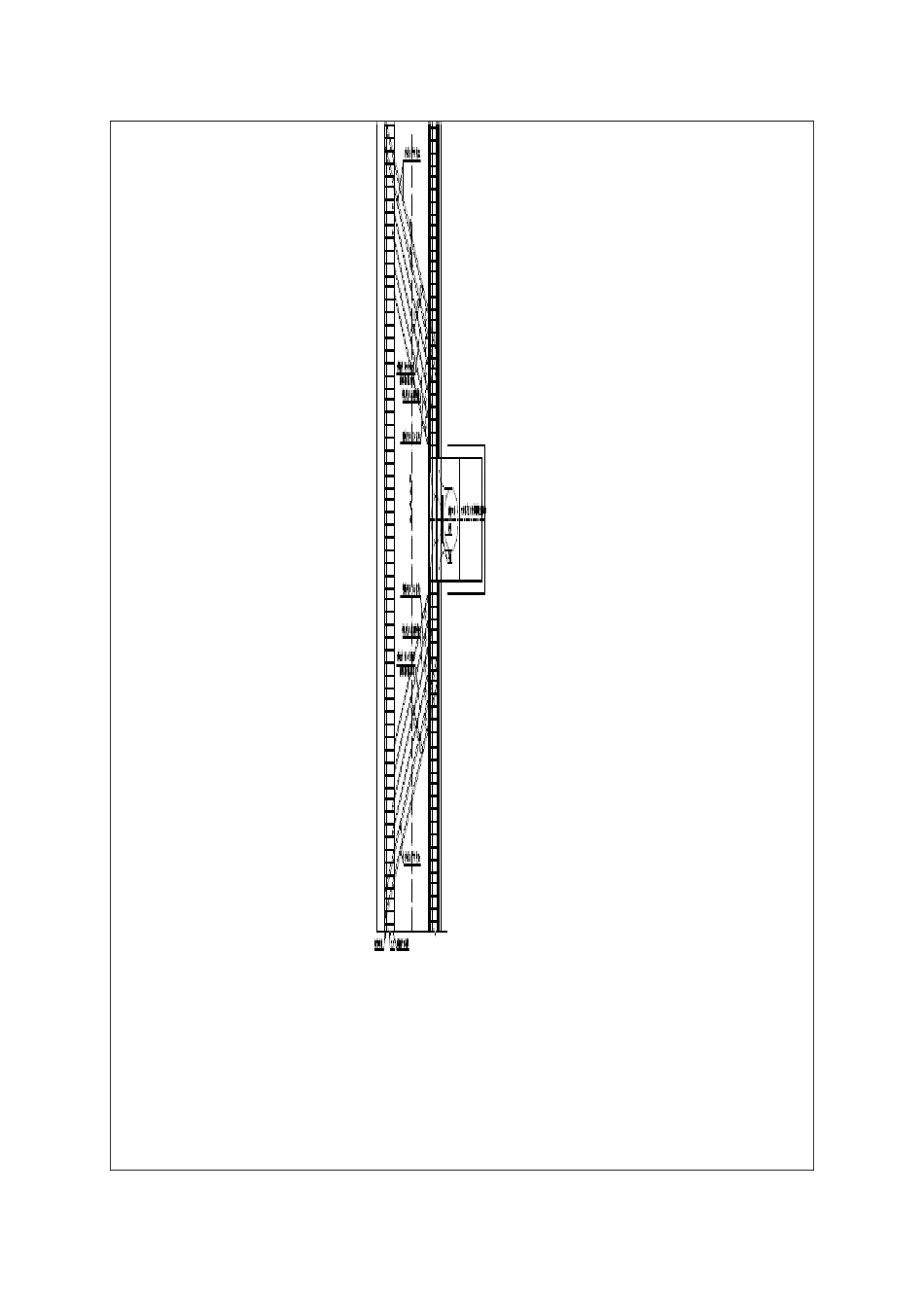

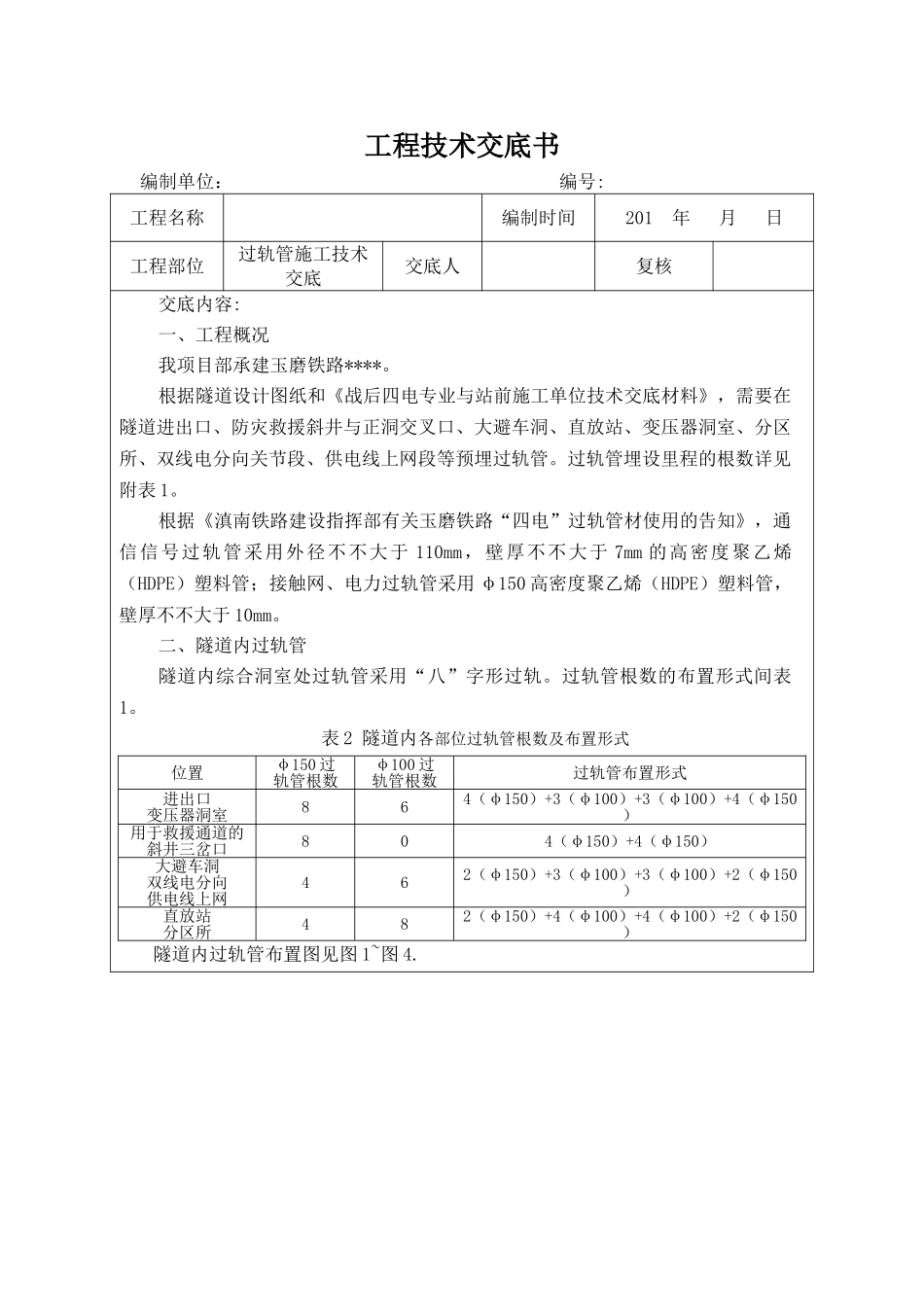

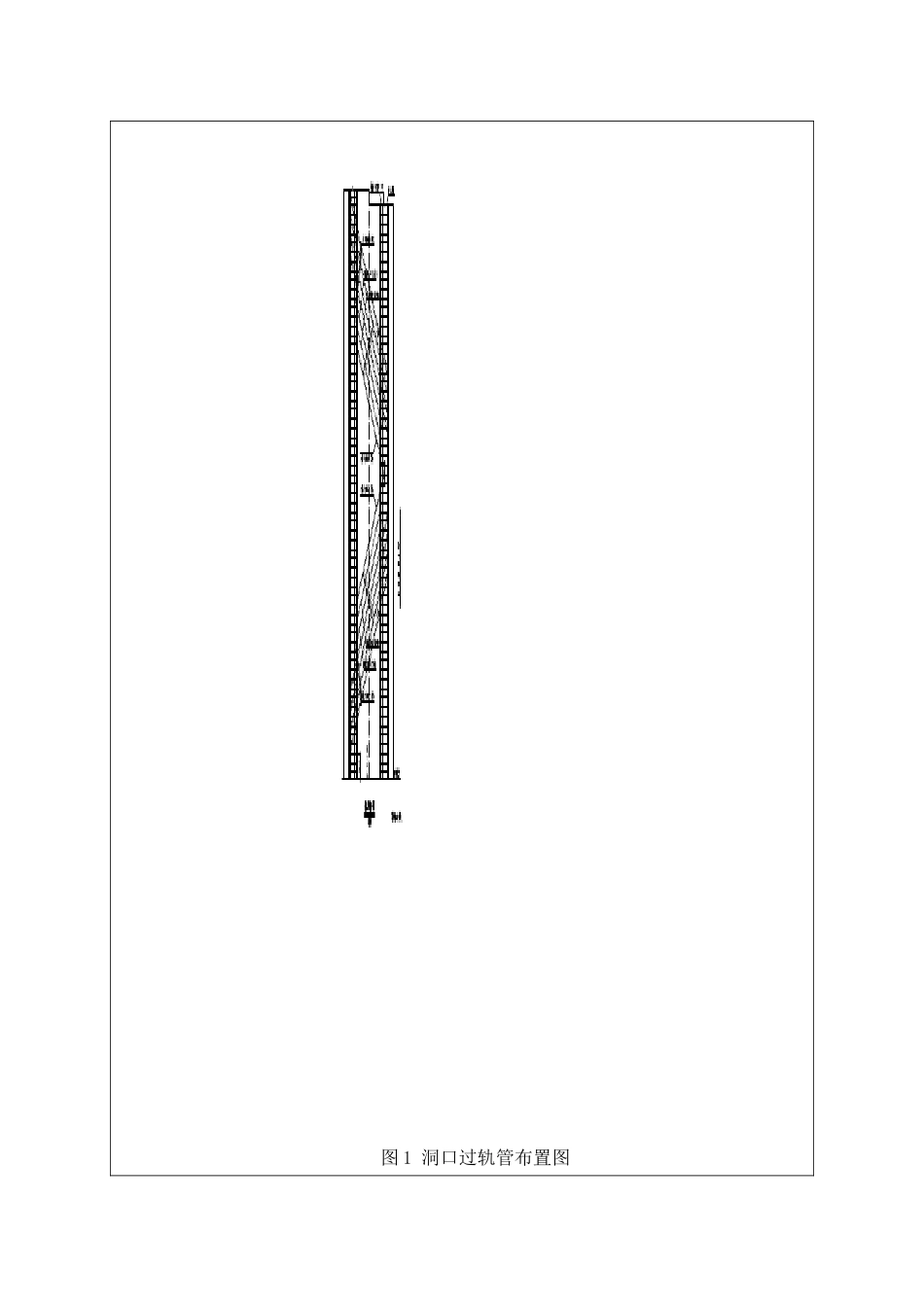

工程技术交底书编制单位： 编号: 工程名称编制时间201 年 月 日工程部位过轨管施工技术交底交底人复核交底内容: 一、工程概况我项目部承建玉磨铁路****。根据隧道设计图纸和《战后四电专业与站前施工单位技术交底材料》，需要在隧道进出口、防灾救援斜井与正洞交叉口、大避车洞、直放站、变压器洞室、分区所、双线电分向关节段、供电线上网段等预埋过轨管。过轨管埋设里程的根数详见附表 1。根据《滇南铁路建设指挥部有关玉磨铁路“四电”过轨管材使用的告知》，通信信号过轨管采用外径不不大于 110mm，壁厚不不大于 7mm 的高密度聚乙烯（HDPE）塑料管；接触网、电力过轨管采用 φ150 高密度聚乙烯（HDPE）塑料管，壁厚不不大于 10mm。二、隧道内过轨管隧道内综合洞室处过轨管采用“八”字形过轨。过轨管根数的布置形式间表1。表 2 隧道内各部位过轨管根数及布置形式位置φ150 过轨管根数φ100 过轨管根数过轨管布置形式进出口变压器洞室864（φ150）+3（φ100）+3（φ100）+4（φ150）用于救援通道的斜井三岔口804（φ150）+4（φ150）大避车洞双线电分向供电线上网462（φ150）+3（φ100）+3（φ100）+2（φ150）直放站分区所482（φ150）+4（φ100）+4（φ100）+2（φ150）隧道内过轨管布置图见图 1~图 4.图 1 洞口过轨管布置图图 2 大避车洞、直放站、分区所过轨管布置图图 3 变压器洞室过轨管布置图图 4 过轨管侧视图三、路基段、过渡段过轨管本线双线区段，在每个信号中继站信号房屋处预埋信号过轨管 8 根（直径为φ100），并预留电缆井（II 型）。在路基区间设立的 GSM-R 无线基站、信号中继站、电气化所亭（牵变所、分区所等）等区间接入点处，均需预留通信过轨管累计 4 根；并在过轨管两端、线路两侧均设立通信 I 型电缆井，每 2 根过轨管两端设立 1 对电缆井，累计 4 个电缆井；2 对过轨管间隔在 30－50 米左右。图 6 路基区间接入点通信过轨示意图路基上电力电缆均需引入路基外牵引变电所、分区所等电气化因此及区间无线通信基站、无线直放站、区间信号中继站、线路所、红外轴温机房（或其它类型机房）、接触网远动开关、给排水房屋等，因此上述各类用电点处对应的路基处均应预留 8 根 Φ150 过轨钢管与电缆井，并在电缆井外侧壁设双侧引下预留槽。当过轨点间距（股道间）较大时，尚需在过轨点间设立电力电缆井，以备留设线缆，直线段不适宜超出 75m 设立一处，井内应设有集水坑...
