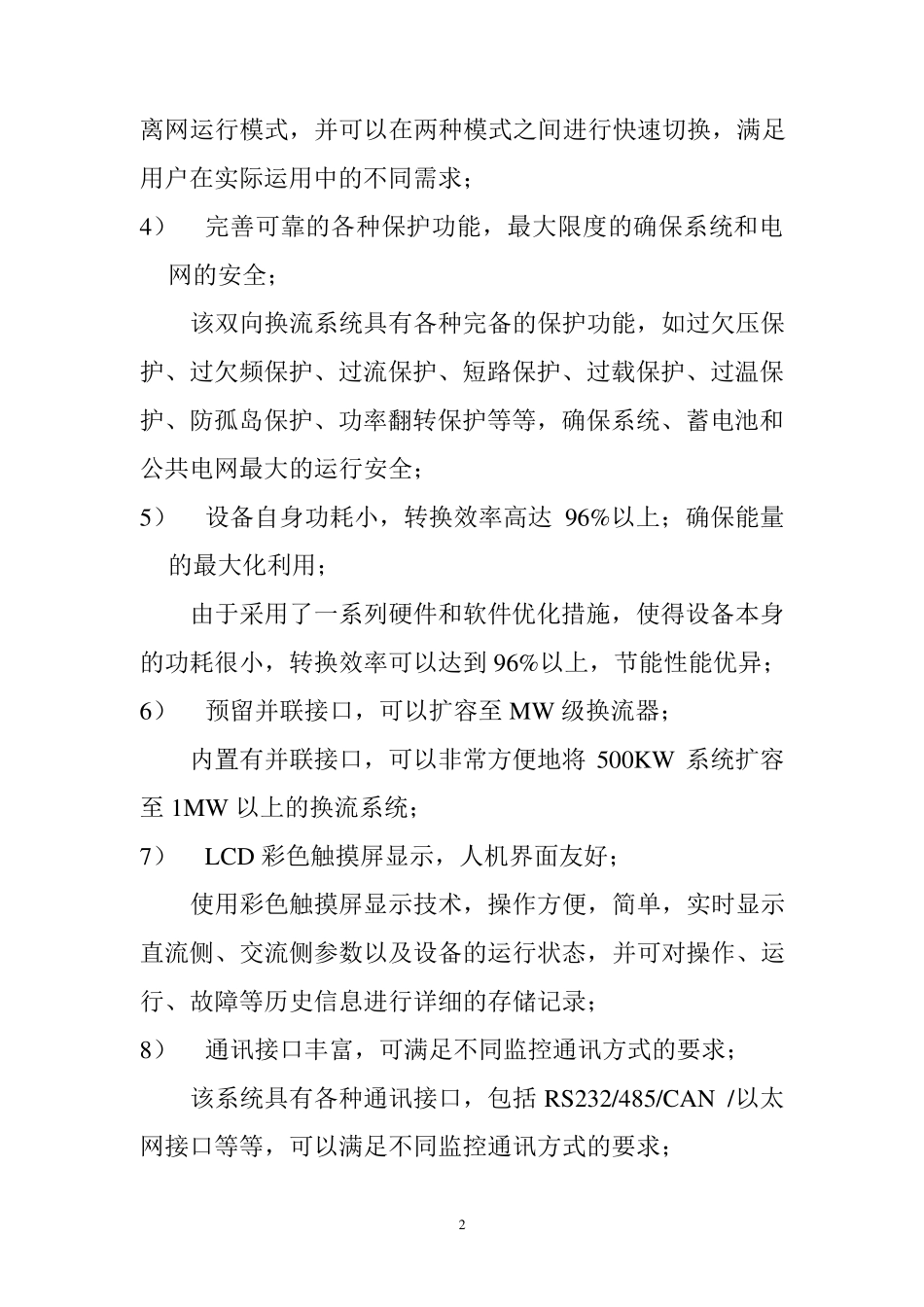

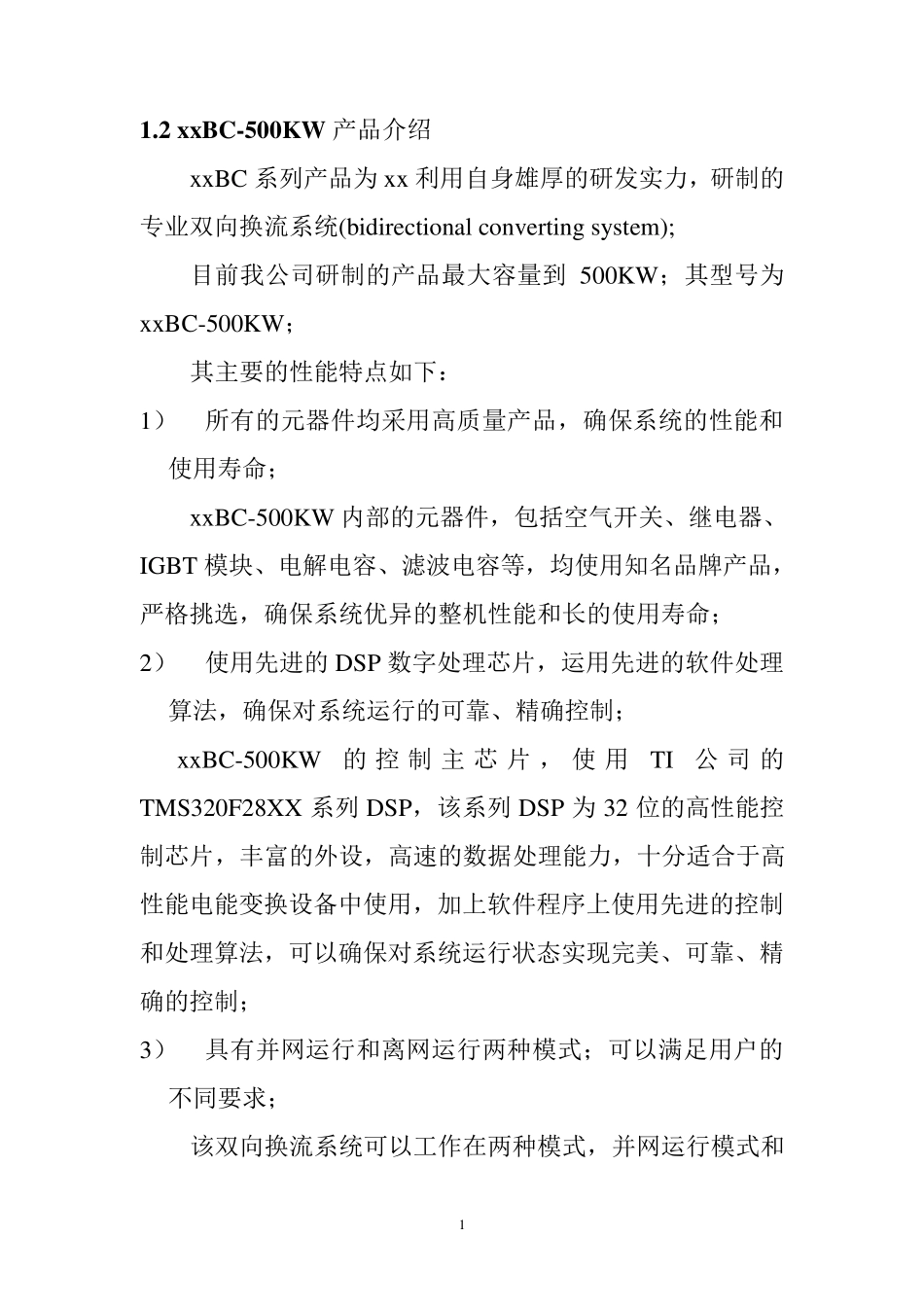

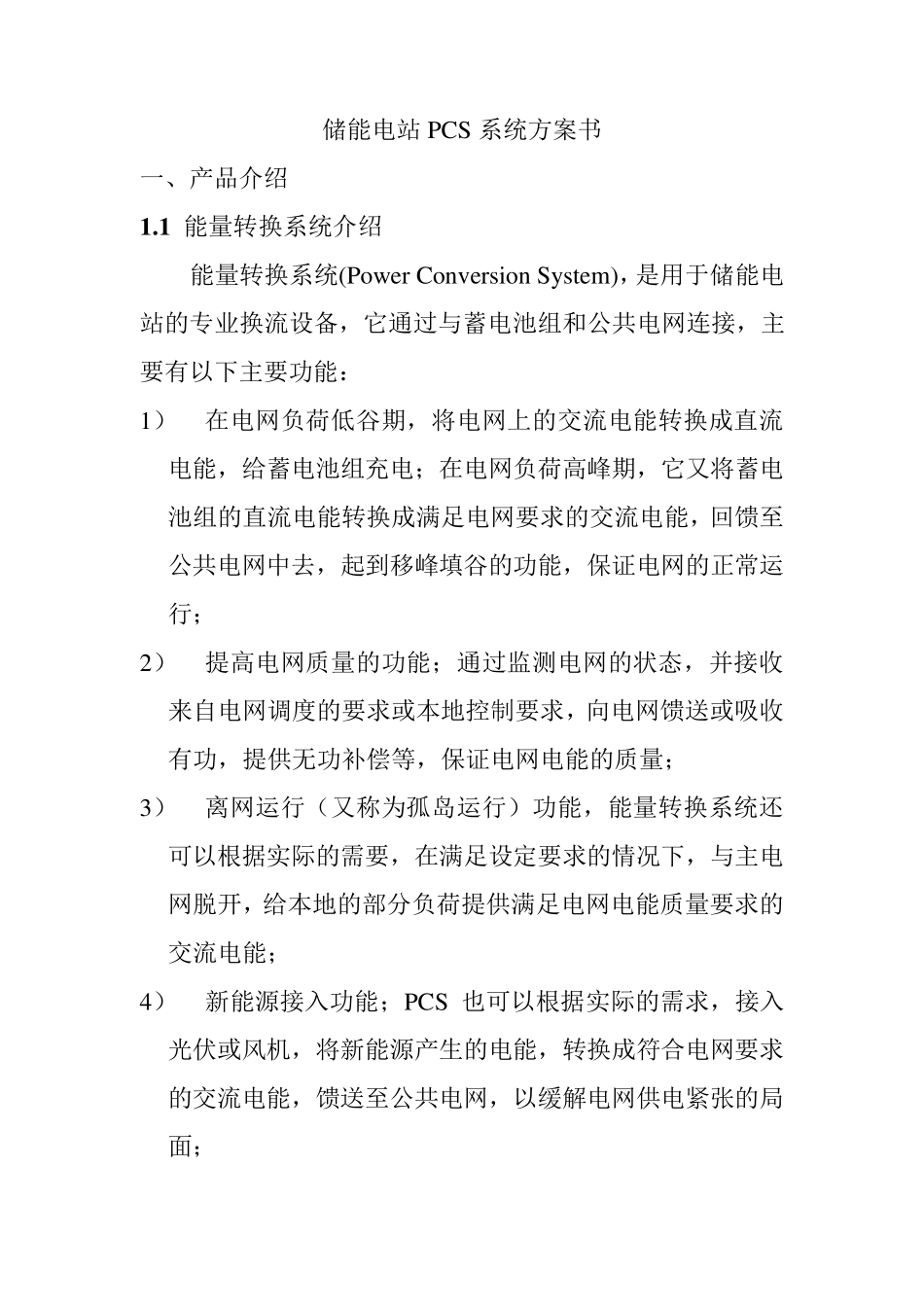

储能电站PCS 系统方案书 一、产品介绍 1.1 能量转换系统介绍 能量转换系统(Power Conversion System)，是用于储能电站的专业换流设备，它通过与蓄电池组和公共电网连接，主要有以下主要功能： 1） 在电网负荷低谷期，将电网上的交流电能转换成直流电能，给蓄电池组充电；在电网负荷高峰期，它又将蓄电池组的直流电能转换成满足电网要求的交流电能，回馈至公共电网中去，起到移峰填谷的功能，保证电网的正常运行； 2） 提高电网质量的功能；通过监测电网的状态，并接收来自电网调度的要求或本地控制要求，向电网馈送或吸收有功，提供无功补偿等，保证电网电能的质量； 3） 离网运行（又称为孤岛运行）功能，能量转换系统还可以根据实际的需要，在满足设定要求的情况下，与主电网脱开，给本地的部分负荷提供满足电网电能质量要求的交流电能； 4） 新能源接入功能；PCS 也可以根据实际的需求，接入光伏或风机，将新能源产生的电能，转换成符合电网要求的交流电能，馈送至公共电网，以缓解电网供电紧张的局面； 1 1.2 xxBC-500KW 产品介绍 xxBC 系列产品为xx 利用自身雄厚的研发实力，研制的专业双向换流系统(bidirectional converting system); 目前我公司研制的产品最大容量到500KW；其型号为xxBC-500KW； 其主要的性能特点如下： 1） 所有的元器件均采用高质量产品，确保系统的性能和使用寿命； xxBC-500KW 内部的元器件，包括空气开关、继电器、IGBT 模块、电解电容、滤波电容等，均使用知名品牌产品，严格挑选，确保系统优异的整机性能和长的使用寿命； 2） 使用先进的DSP 数字处理芯片，运用先进的软件处理算法，确保对系统运行的可靠、精确控制； xxBC-500KW的控制主芯片，使用TI公司的TMS320F28XX 系列DSP，该系列DSP 为32 位的高性能控制芯片，丰富的外设，高速的数据处理能力，十分适合于高性能电能变换设备中使用，加上软件程序上使用先进的控制和处理算法，可以确保对系统运行状态实现完美、可靠、精确的控制； 3） 具有并网运行和离网运行两种模式；可以满足用户的不同要求； 该双向换流系统可以工作在两种模式，并网运行模式和 2 离网运行模式，并可以在两种模式之间进行快速切换，满足用户在实际运用中的不同需求； 4） 完善可靠的各种保护功能，最大限度的确保系统和电网的安全； 该双向换流系统具有各种完备的保护功能，如过欠压保护、过欠频保护、过流保护、短路保护、过载保护、过...
