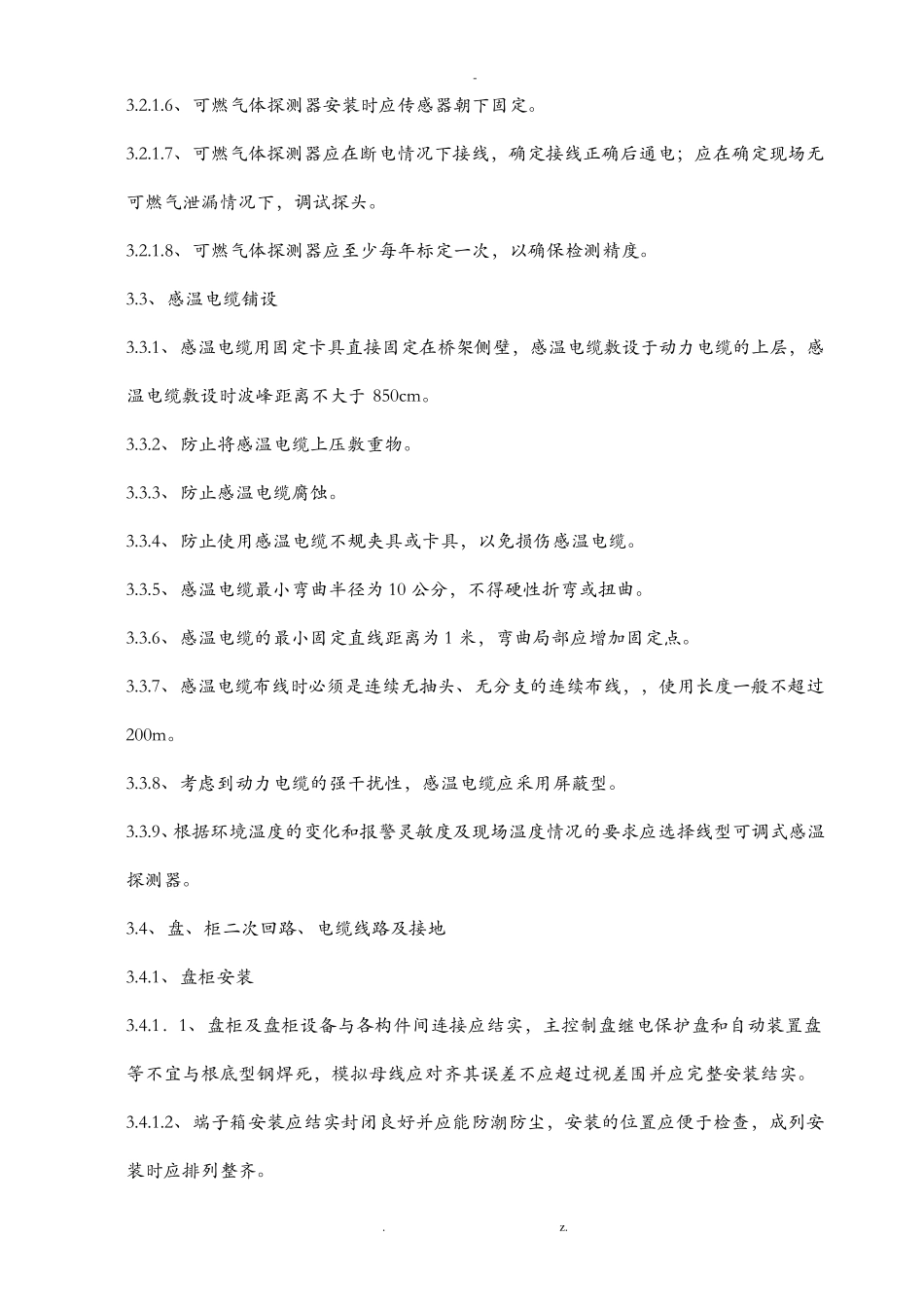

- . z. **奎山宝塔石化 800 万吨/年重油制烯烃芳烃工程 消防工程 可燃气体探测报警系统 施工方案 友安盛防火技术**分公司 二 0 一二年十二月十三日 1.工程概况 本工程名称为**奎山宝塔石化 800 万吨/年重油制烯烃芳烃工程消防工程。 工程地点为奎屯-独山子经济技术开发区。 工程容： 原料油灌区 5 万立方米储罐、3 万立方米储罐、装车卸车台、消防泵房的仪表、可燃气体探测报警系统以及感温电缆报警系统。 2. 编制依据 ?石油化工企业设计防火规?GB50160-92 ?自动化仪表工程施工及验收规?GB50093-2002 ?电气装置安装工程盘柜及二次回路结线施工及验收规?GB50171-92 ?电器装置安装工程电缆线路施工及验收规?GB50168-2006 ?电器装置安装工程接地装置施工及验收规?GB50169-2006 ?石油化工仪表安装设计规?SH /T3 104-2000 - . z. ?火灾自动报警系统施工及验收规?GB50166-98 ?电气施工一般验收规?SJ2866-88 ?线型感温火灾探测器?GB16280-2005 3. 施工工序 3.1、施工准备工作 、施工前要求现场管理人员必须彻底的熟悉本工程的合同、技术及施工图纸等文件，认真领会设计意图，并结合现场的实际情况，做好图纸会审工作。 、施工前要求作好现场的实地踏勘，熟悉现场的施工环境，制定现场管理及施工等方面的人力资源配置方案，同时协调甲方作好开工前的“三通〞工作。施工人员施工前要作好施工前的平安及技术交底工作，并根据本工程的特点对施工人员进展相关的培训工作，确保本工程施工关键作业点的受控。 3.2、施工方法及工艺要求 3.2.1、可燃气体探测 3.2.1．1、可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆 1米的围，尽可能靠近，但不要影响其它设备操作，同时尽量防止高温、高湿环境。 3.2.1.2、可燃气体探测器安装方式可采用墙壁安装或抱管安装，应确保安装结实可靠，同时应考虑便于维护、标定。 3.2.1.3、可燃气体探测器安装高度：检测液化石油气等比重大于空气的气体时，采用距地面 1.5～2 米左右安装。 3.2.1.4、可燃气体探测器布线应采用二芯屏蔽电缆，单根线径大于 1 平方毫米，接线时屏蔽层必须接地。 3.2.1.5、可燃气体探测器现场走线应穿管保护，所用管子应符合消防要求，管子应与探头连接，以到达消防要求。 - . z. 3.2.1.6、可燃气体探测器安装时应传感器朝下固定。 3.2.1.7、可燃气体探测器应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气...
