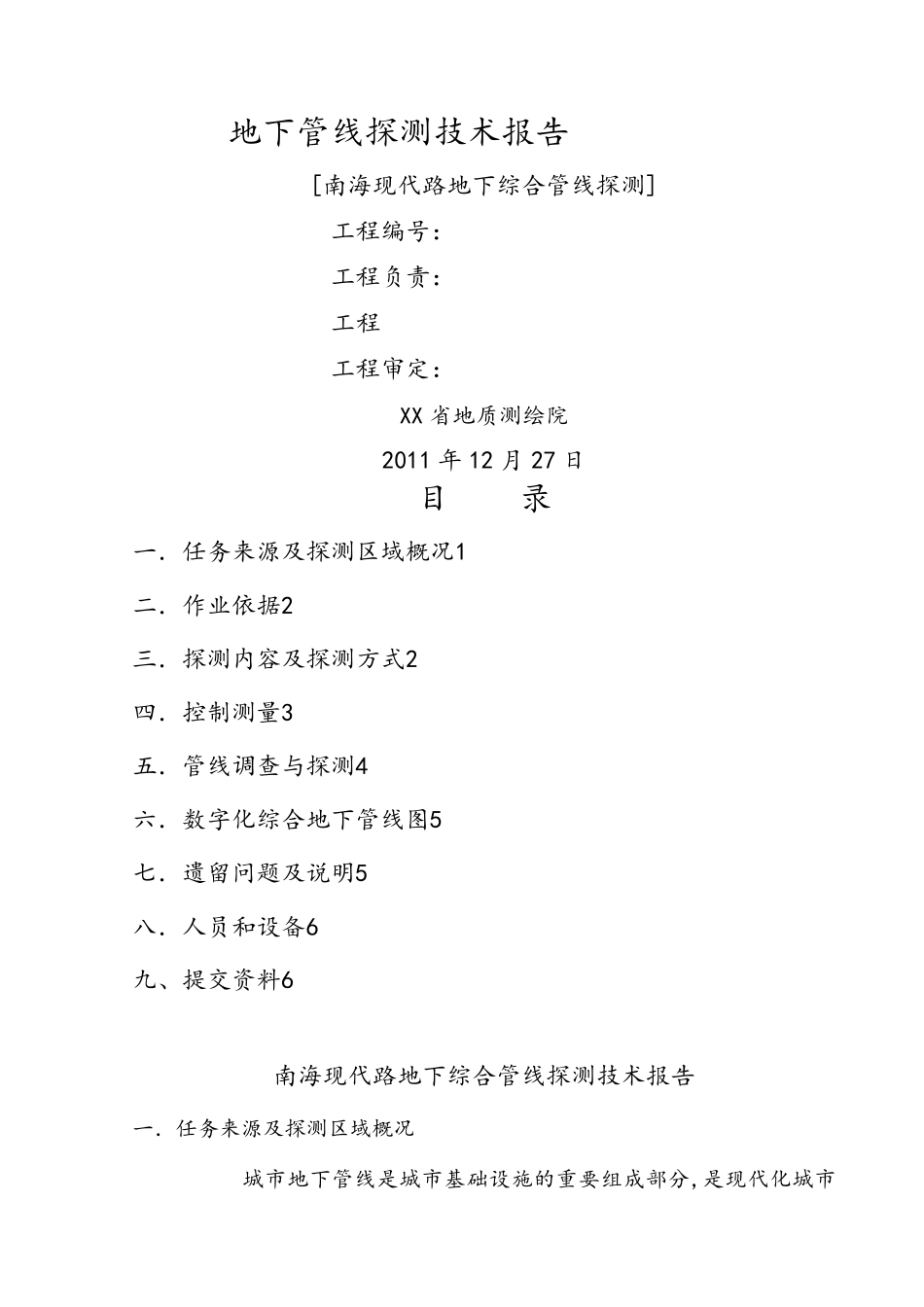

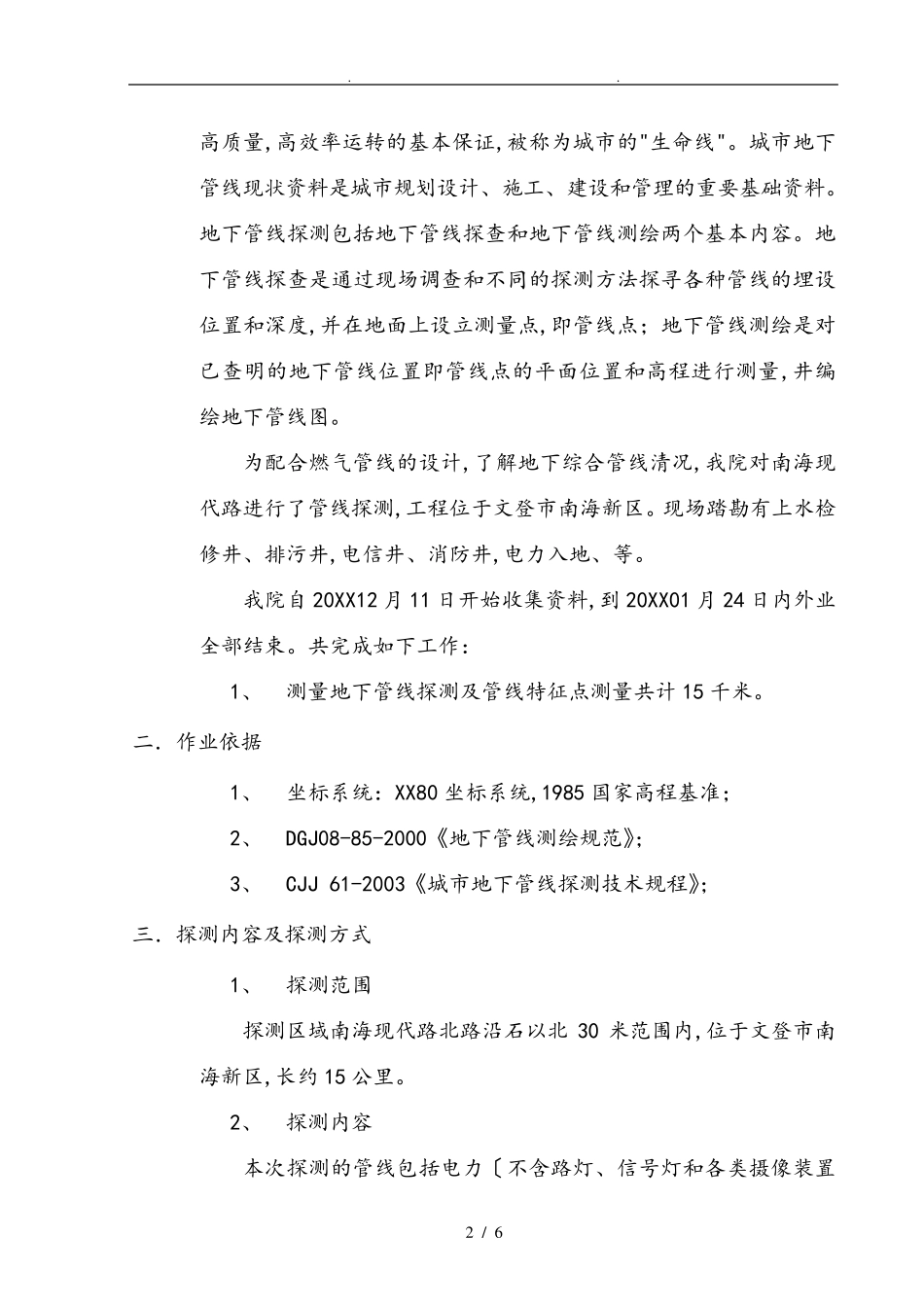

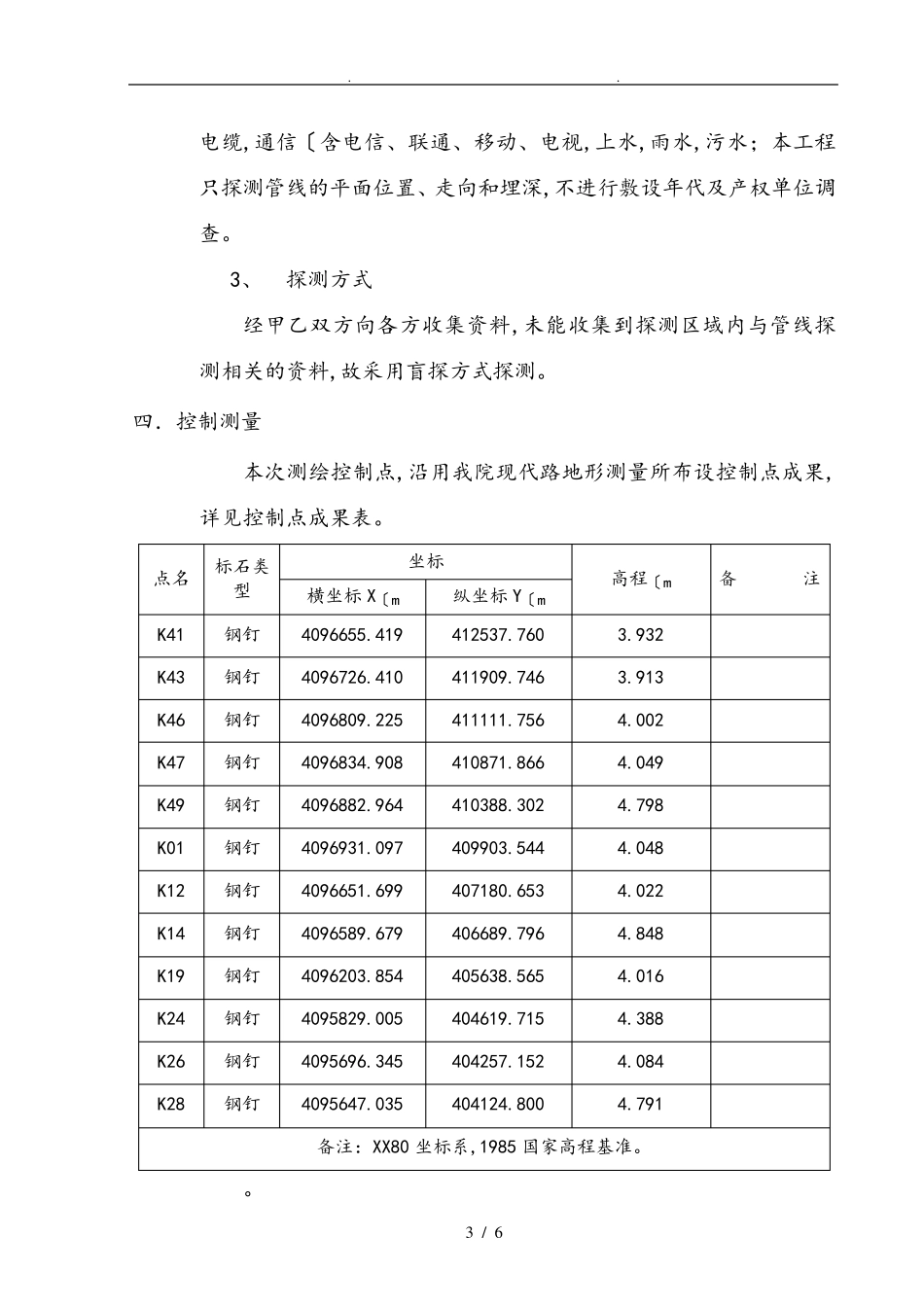

地下管线探测技术报告 [南海现代路地下综合管线探测] 工程编号： 工程负责： 工程 工程审定： XX 省地质测绘院 2011 年12 月27 日 目 录 一．任务来源及探测区域概况1 二．作业依据2 三．探测内容及探测方式2 四．控制测量3 五．管线调查与探测4 六．数字化综合地下管线图5 七．遗留问题及说明5 八．人员和设备6 九、提交资料6 南海现代路地下综合管线探测技术报告 一．任务来源及探测区域概况 城市地下管线是城市基础设施的重要组成部分,是现代化城市. . 2 / 6 高质量,高效率运转的基本保证,被称为城市的"生命线"。城市地下管线现状资料是城市规划设计、施工、建设和管理的重要基础资料。地下管线探测包括地下管线探查和地下管线测绘两个基本内容。地下管线探查是通过现场调查和不同的探测方法探寻各种管线的埋设位置和深度,并在地面上设立测量点,即管线点；地下管线测绘是对已查明的地下管线位置即管线点的平面位置和高程进行测量,井编绘地下管线图。 为配合燃气管线的设计,了解地下综合管线清况,我院对南海现代路进行了管线探测,工程位于文登市南海新区。现场踏勘有上水检修井、排污井,电信井、消防井,电力入地、等。 我院自20XX12 月11 日开始收集资料,到20XX01 月24 日内外业全部结束。共完成如下工作： 1、 测量地下管线探测及管线特征点测量共计15 千米。 二．作业依据 1、 坐标系统：XX80 坐标系统,1985 国家高程基准； 2、 DGJ08-85-2000《地下管线测绘规范》； 3、 CJJ 61-2003《城市地下管线探测技术规程》； 三．探测内容及探测方式 1、 探测范围 探测区域南海现代路北路沿石以北30 米范围内,位于文登市南海新区,长约15 公里。 2、 探测内容 本次探测的管线包括电力〔不含路灯、信号灯和各类摄像装置. . 3 / 6 电缆,通信〔含电信、联通、移动、电视,上水,雨水,污水；本工程只探测管线的平面位置、走向和埋深,不进行敷设年代及产权单位调查。 3、 探测方式 经甲乙双方向各方收集资料,未能收集到探测区域内与管线探测相关的资料,故采用盲探方式探测。 四．控制测量 本次测绘控制点,沿用我院现代路地形测量所布设控制点成果,详见控制点成果表。 点名 标石类型 坐标 高程〔m 备 注 横坐标X〔m 纵坐标Y〔m K41 钢钉 4096655.419 412537.760 3.932 K43 钢钉 4096726.410 411909.746 3.913 K46 钢钉 4096809.225 411111.756 4.002 K47 钢钉 4...
