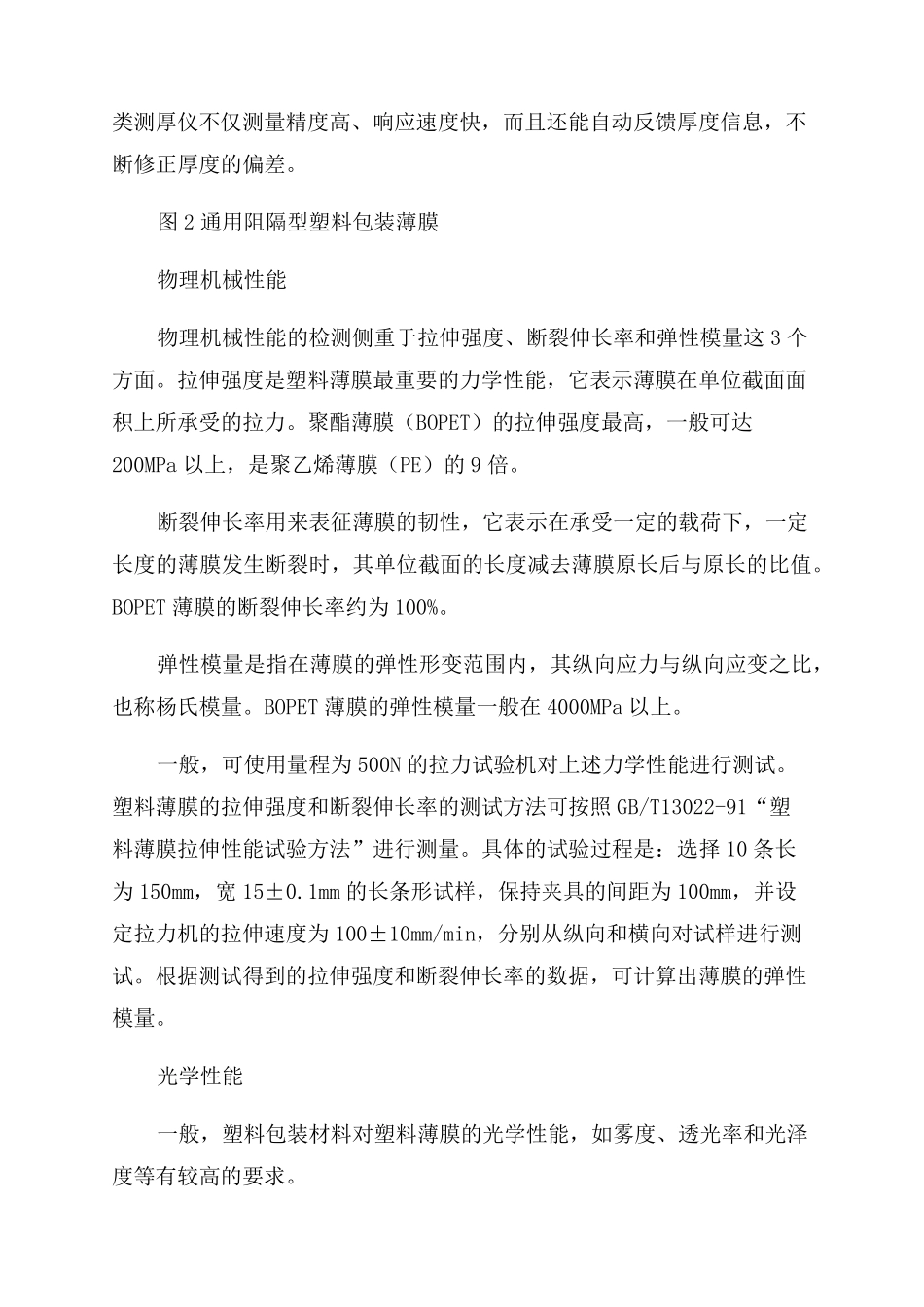

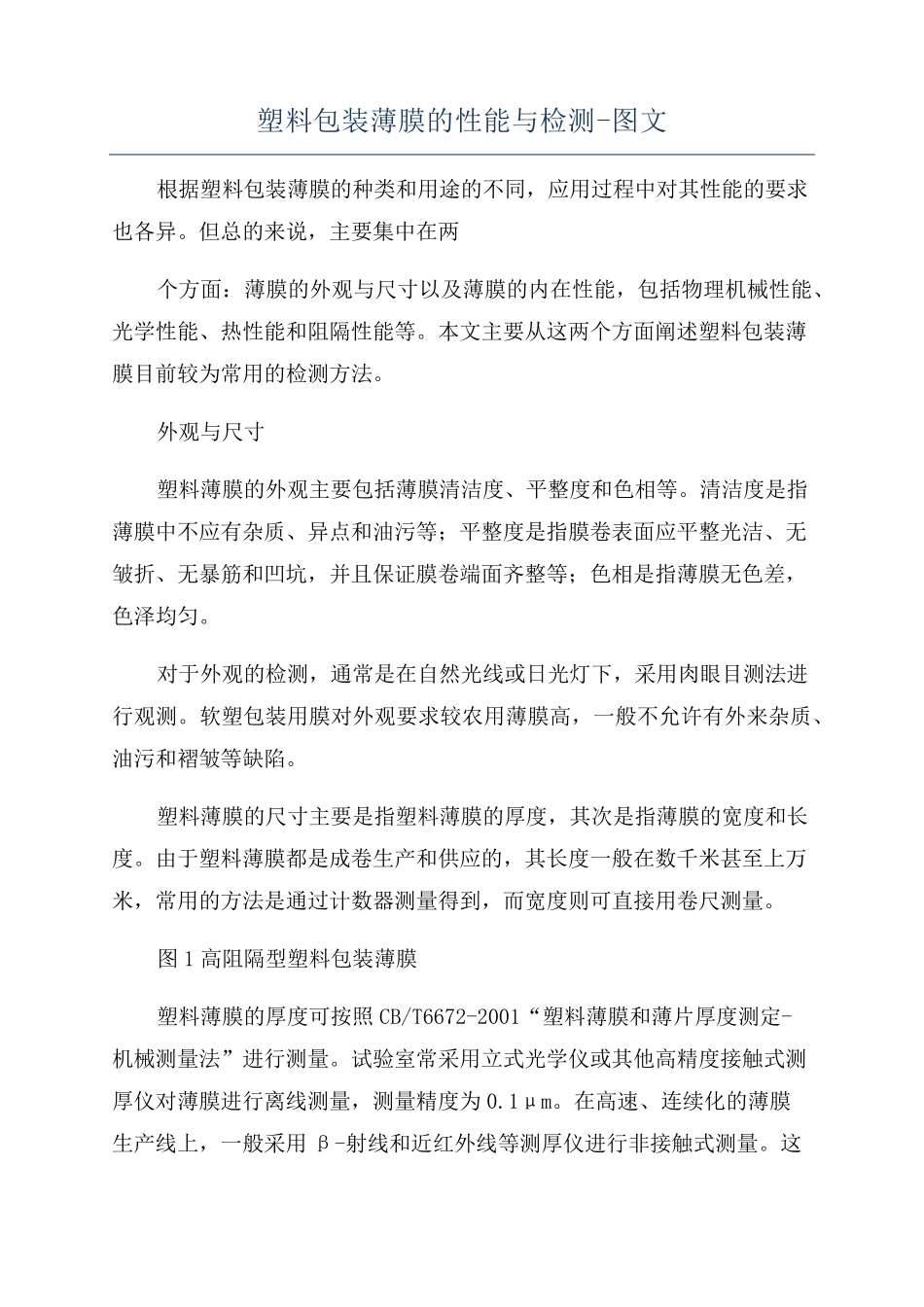

塑料包装薄膜的性能与检测-图文 根据塑料包装薄膜的种类和用途的不同，应用过程中对其性能的要求也各异。但总的来说，主要集中在两�个方面：薄膜的外观与尺寸以及薄膜的内在性能，包括物理机械性能、光学性能、热性能和阻隔性能等。本文主要从这两个方面阐述塑料包装薄膜目前较为常用的检测方法。�外观与尺寸�塑料薄膜的外观主要包括薄膜清洁度、平整度和色相等。清洁度是指薄膜中不应有杂质、异点和油污等；平整度是指膜卷表面应平整光洁、无皱折、无暴筋和凹坑，并且保证膜卷端面齐整等；色相是指薄膜无色差，色泽均匀。�对于外观的检测，通常是在自然光线或日光灯下，采用肉眼目测法进行观测。软塑包装用膜对外观要求较农用薄膜高，一般不允许有外来杂质、油污和褶皱等缺陷。�塑料薄膜的尺寸主要是指塑料薄膜的厚度，其次是指薄膜的宽度和长度。由于塑料薄膜都是成卷生产和供应的，其长度一般在数千米甚至上万米，常用的方法是通过计数器测量得到，而宽度则可直接用卷尺测量。�图1 高阻隔型塑料包装薄膜�塑料薄膜的厚度可按照CB/T6672-2001“塑料薄膜和薄片厚度测定-机械测量法”进行测量。试验室常采用立式光学仪或其他高精度接触式测厚仪对薄膜进行离线测量，测量精度为0.1μm。在高速、连续化的薄膜生产线上，一般采用β-射线和近红外线等测厚仪进行非接触式测量。这类测厚仪不仅测量精度高、响应速度快，而且还能自动反馈厚度信息，不断修正厚度的偏差。�图2 通用阻隔型塑料包装薄膜�物理机械性能�物理机械性能的检测侧重于拉伸强度、断裂伸长率和弹性模量这3 个方面。拉伸强度是塑料薄膜最重要的力学性能，它表示薄膜在单位截面面积上所承受的拉力。聚酯薄膜（BOPET）的拉伸强度最高，一般可达200MPa 以上，是聚乙烯薄膜（PE）的9 倍。�断裂伸长率用来表征薄膜的韧性，它表示在承受一定的载荷下，一定长度的薄膜发生断裂时，其单位截面的长度减去薄膜原长后与原长的比值。BOPET 薄膜的断裂伸长率约为100%。�弹性模量是指在薄膜的弹性形变范围内，其纵向应力与纵向应变之比，也称杨氏模量。BOPET 薄膜的弹性模量一般在4000MPa 以上。�一般，可使用量程为500N 的拉力试验机对上述力学性能进行测试。塑料薄膜的拉伸强度和断裂伸长率的测试方法可按照GB/T13022-91“塑料薄膜拉伸性能试验方法”进行测量。具体的试验过程是：选择10 条长为150mm，宽15±0.1mm 的长条形试样，保持夹具的间距为100mm，并设定拉力机的拉伸...
