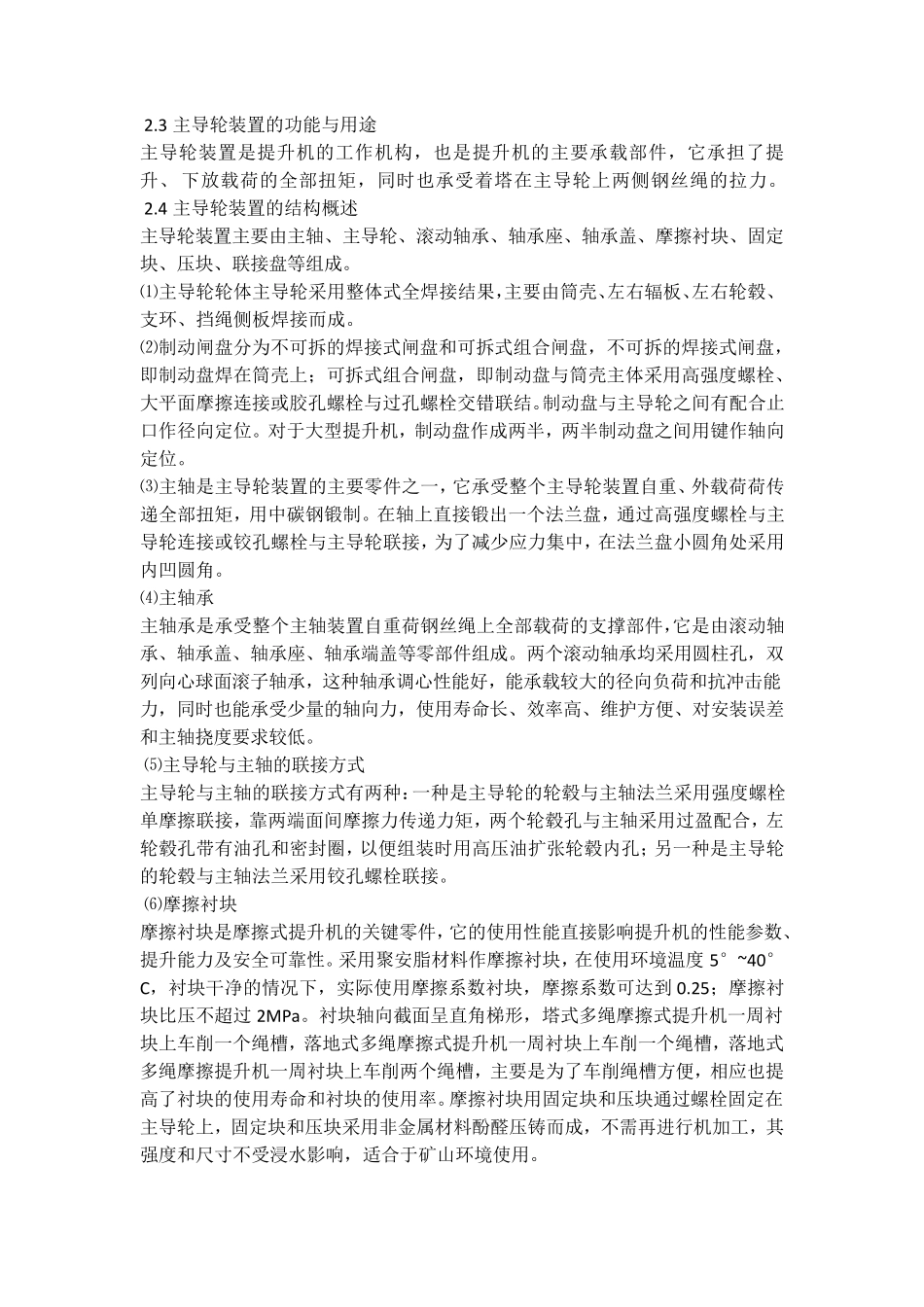

多绳摩擦式提升机系统 多绳摩擦式提升机广泛用于煤炭、有色金属、黑色金属、非金属、化工等矿山的竖井、斜井的提升系统用作提升矿物、升降人员和物料及设备等,是矿井系统设备的咽喉,也可做其他牵引运输设备。 1 工作原理 多绳摩擦式提升机采用柔性体摩擦传动原理。钢丝绳围绕在摩擦轮上,利用钢丝绳与摩擦衬垫间的摩擦力来提升或下方重物或人员。设钢丝绳在摩擦轮的围包角围α ,钢丝绳两端的张力分别围T1、T2,钢丝绳与摩擦衬垫间的摩擦系数为μ ,钢丝绳与衬垫间的摩擦力为F。在T1>T2 的条件下,钢丝绳刚要沿着摩擦轮滑动时的平衡条件为F=T1-T2。欧拉公式阐明了T1、T2、μ 、α 各参数之间的关系。T1/T2=eμ α 式中:e——自然对数的底,e≈2.718 本公式即为多绳摩擦式提升机的基本工作原理。多绳摩擦式提升机以电动机为动力源,通过减速器、主导轮装置等传动系统和工作系统,利用摩擦力F,实现提升机容器在井筒中的升降。采用盘式制动器、液压油组成的制动系统来控制提升机的减速和停车;用测速发电装置、离心限速器等来控制提升机的运行速度;用配置编码器、模拟柱状显示器、数显表示来反映提升机在井筒中的位置。通过一系列电气、机械、液压的控制、保护系统来保证机器安全运行。 2 主要结构 2.1 总体组成 减速器:(Ⅰ)型为双力线中心传动减速器,(Ⅱ)型为行星减速器,(Ⅲ)型为低速电机直联。主导轮装置:整体式或剖分式的焊接卷筒,采用滚动轴承支撑。 盘式制动器:用碟形弹簧产生制动力,液压开闸。液压站:配置双泵、双电液调压装置。深度指示器:牌坊式深度指示器或模拟柱状显示器、数显等。测速发电式限速和测速反馈装置。集中控制的操纵台。发动机。 2.2 主要特点 主导轮装置采用全焊接式摩擦轮,GM-3 摩擦衬垫,用双列向心球面滚子轴承。天轮装置采用焊接式结构或铸钢轮体,轮槽装有聚氨脂衬垫,用双列向心球面滚子轴承。采用盘式制动器和带有恒力矩或恒减速功能的液压制动系统。 (Ⅰ)型为双力线中心传动减速器, (Ⅱ)型为行星减速器, (Ⅲ)型为低速电机直联, 多种型式可供用户选择。 低速轴采用CL 齿轮联轴器、高速轴采用弹性棒销联轴器。深度指示系统采用牌坊式深度指示器模拟柱状显示器、数显;牌坊式深度指示器能直观地表示提升容器在井筒中的实际位置。设有离心限速器、测速发电装置、制动器信号装置等多种监测、保护装置,可提高运行的安全可靠性。 2.3 主导轮装置的功能与用途 ...
