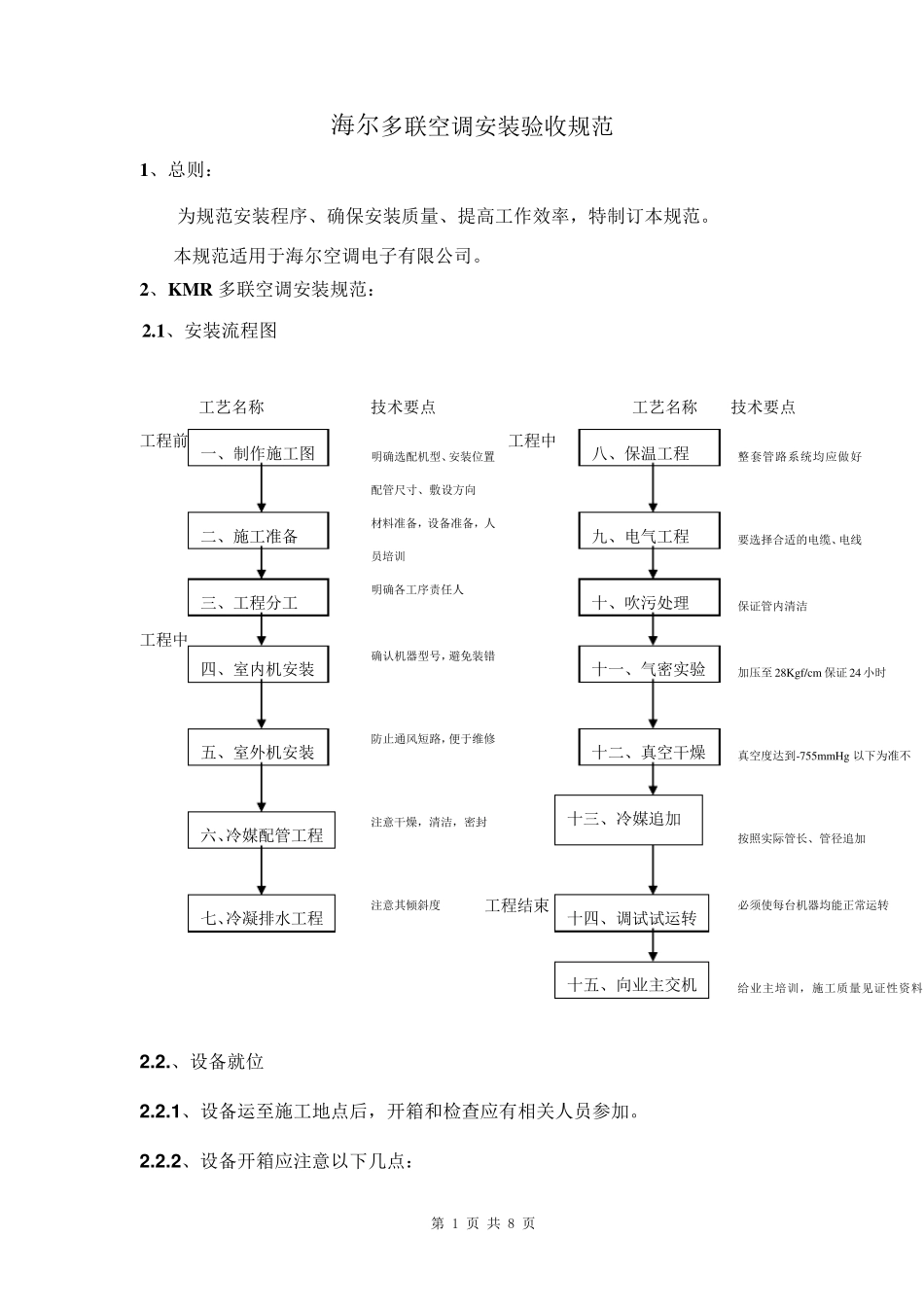

第 1 页 共 8 页 海尔多联空调安装验收规范 1、总则： 为规范安装程序、确保安装质量、提高工作效率，特制订本规范。 本规范适用于海尔空调电子有限公司。 2、KMR多联空调安装规范： 2.1、安装流程图 工艺名称 技术要点 工艺名称 技术要点 工程前 工程中 工程中 工程结束 2 .2 .、设备就位 2 .2 .1 、设备运至施工地点后，开箱和检查应有相关人员参加。 2 .2 .2 、设备开箱应注意以下几点： 一、制作施工图 八、保温工程 二、施工准备 三、工程分工 四、室内机安装 五、室外机安装 六、冷媒配管工程 七、冷凝排水工程 九、电气工程 十、吹污处理 十一、气密实验 十二、真空干燥 十三、冷媒追加 十四、调试试运转 十五、向业主交机 明确选配机型、安装位置配管尺寸、敷设方向 明确各工序责任人 确认机器型号，避免装错 防止通风短路，便于维修 注意干燥，清洁，密封 注意其倾斜度 整 套 管路系 统 均 应做 好 要选择 合 适的 电缆 、电线 保证 管内清洁 加压 至 28Kgf/cm 保证 24 小 时 真空度达 到 -755m m Hg 以下为准不 按 照 实际 管长 、管径 追加 必 须 使 每 台 机器均 能 正 常 运转 给 业主培 训 ，施工质量见 证 性 资 料 交 材 料 准备，设备准备，人员培 训 第 2 页 共 8 页 2 .2 .2 .1 、查明设备的名称、型号、规格和箱数等。 2 .2 .2 .2 、设备开箱前应将设备吊运到安装地点或较近处，不得开箱后吊运以免损坏机器。 2 .2 .2 .3 、开箱时应查明开箱准确位置后动手开箱，不得野蛮操作，以免损坏机器。 2 .2 .2 .4 、开箱后根据开箱单检查所有附件是否齐全，有问题及时和售后相关人员联系。 2 .3 、室外机安装 2.3.1、机组应安装在远离易燃易爆场所，尽量避免油烟较多的场所。 2.3.2、机组噪音和出风不影响邻居。 2.3.3、机组周围应有满足进风、出风和维修的空间，通风顺畅，散热良好。如外机上方有障碍物，必须距离出风口 2 米以上，否则应外加出风风道。 2.3.4、安装机组的地坪和钢架应有足够的强度，承重应大于机组运行重量的 1.5 倍,以支撑机组，地坪和钢架应水平。 2.3.5、机组钢架底座采用6#槽钢制作。 2.3.6、机组地坪应高出地面100mm 以上，周围应有排水沟，确保机组不会浸 在水中 。 2.3.7、机组无 论 安装在地坪或钢架上均 应安装减 振 垫 并 固 定 牢 ...
