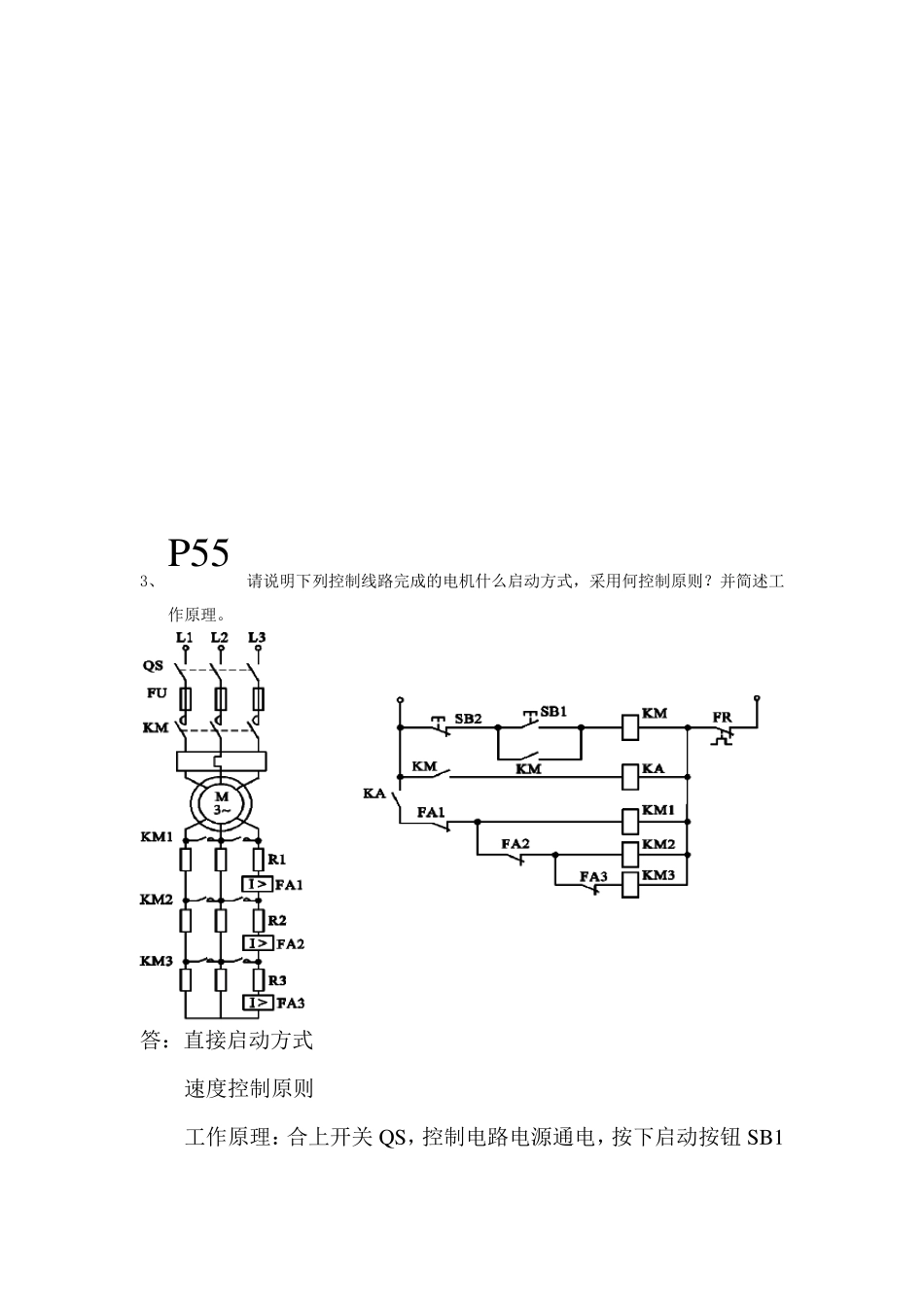

电气控制练习题 一、识图题： P791、（1）指出下图属于什么控制电路？采用何控制方法？ （2）指出电路保护环节 （3）指出电阻 R、速度继电器 KS、直流电源 VC 的作用。 （4）工作原理。 答： （1）指出属于什么控制电路？ 三角形控制方法 能耗制动按速度原则的控制电路 （2）指出电路保护环节。 短路保护、过载保护、失压欠压保护 （3）指出电阻 R、速度继电器 KS、直流电源 V C 的作用。 电阻 R：减小制动电流 速度继电器KS：确定能耗制动投切时间 直流电源VC：把交流整流成直流电 4）工作原理：启动时，先合上电源开关QS，按下按钮开关SB2，控制回路接触器KM1 吸合并自锁，主回路接触器KM1 吸合，电机运转，当转速升高到一定值的时候，速度继电器触头KS 闭合，然后按下按钮SB1，使KM1 断电，SB1的常开触点闭合，接触器KM2 线圈通电自锁，电动机定子绕组接入直流电源进行能耗制动，转速迅速下降。当转速下降到一定值时，速度继电器KS 的常开触点ks断开，KM2 线圈断电，能耗制动结束。 P512、（1）指出下图属于什么控制电路？采用何控制方法？ （2）指出电路保护环节 （3）指出主要控制电器类型及其作用。 （4）工作原理。 1）自耦变压器降压启动控制电路 星形控制方法 2）短路保护、过载保护、失压欠压保护 3、 P55请说明下列控制线路完成的电机什么启动方式，采用何控制原则？并简述工作原理。 答：直接启动方式 速度控制原则 工作原理：合上开关 QS，控制电路电源通电，按下启动按钮 SB1 接触器KM 吸合，KM 的主触头闭合，电动机接通电源，辅助触头KM 闭合，控制回路自锁，另一个辅助触头也闭合，线圈KA 常开触头闭合，此时KA1，KA2，KA3 触头闭合 P1704、下图为给水系统给水水泵的控制原理图，识图并回答下列问题 1）给水泵的工作方式和电机的起动方式 2）使用了哪些控制电器 3）简述 1#工作 2#备用，工作泵出现问题的工作过程 4）设置了何种保护和指示信号 1）自动的工作方式 直接启动 2）接触器，时间继电器，热继电器，熔断器。 3）如果 1 号泵在投入运行时发生过载或者接触器KM1 接受信号不动作，时间继电器KT 和警铃 HA 通过 SA（15）（16）触头长时间通 电，警铃响，KT 延时5~10S，中间继电器KA2 通电，KA2（7,8）经SA（9）(10)触头使接触器KM2 通电，2 号泵自动投入运行，同时KT 和HA 失电。 4）短路保护、过载保护、失压欠压保护 指示灯，警铃 5、...
