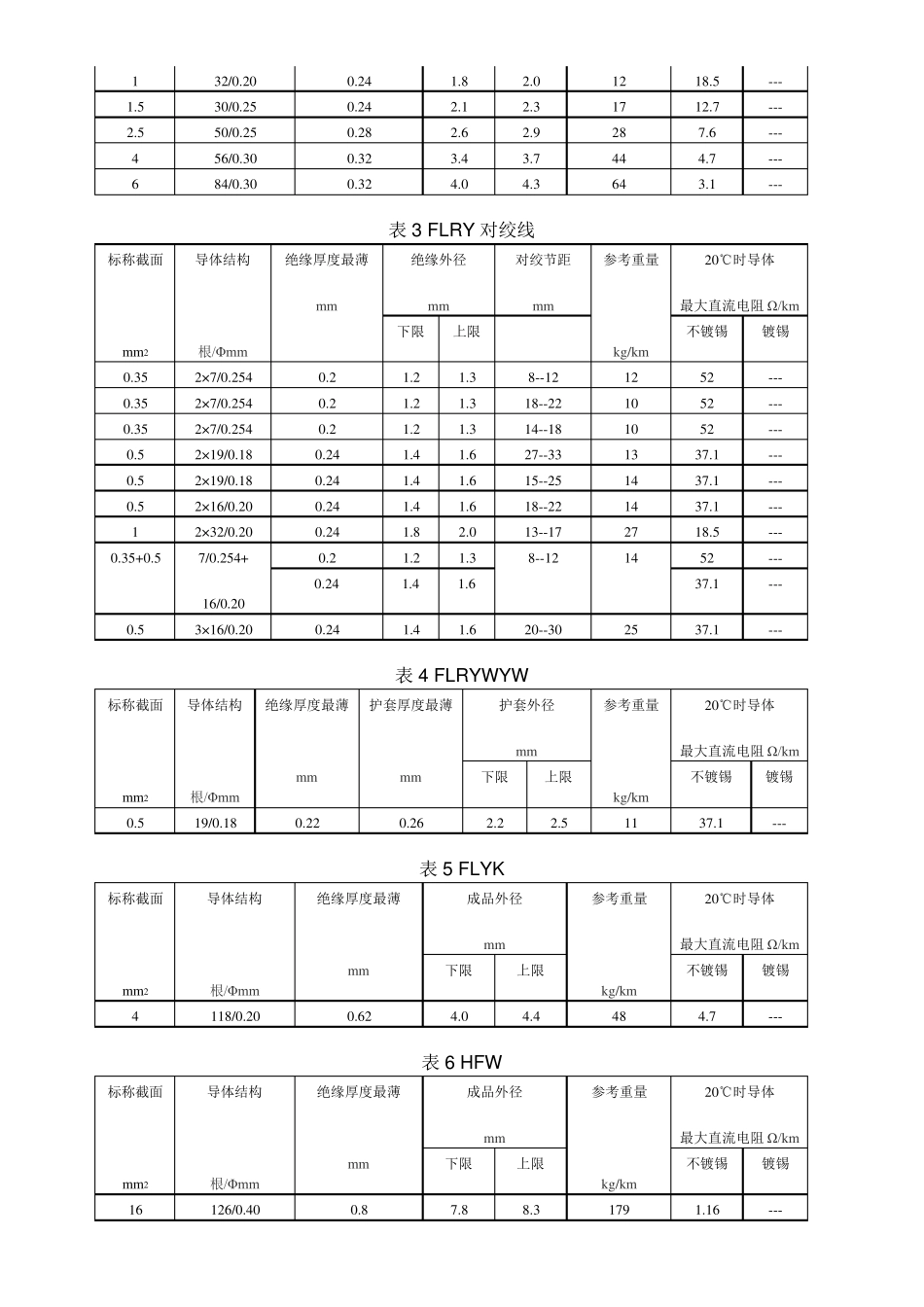

大众汽车用低压电线 1．用途 本产品是为上海大众汽车有限公司和一汽大众公司配套，适用于轿车等低压系统，并具备单色、双色四分、色环等近几百种颜色。 2．标准 FLRY：德国标准VW60306、VW60185 和大众图纸。 FLRYWYW、FLYK、HFW：德国标准VW60306 和大众图纸。 QBV：德国标准VW60306 和大众图纸。 3．型号及名称 表1 型 号 名 称 FLRY 大众汽车用薄绝缘低压电线 FLRYWYW 大众汽车用双层薄绝缘低压电线 FLYK 大众汽车用低压电线 HFW 大众汽车用低压电线 QBV 一汽大众汽车用低压电线 4．结构简图 5．规格和结构 见表2～表7。 表2 FLRY单芯 标称截面 m m 2 导体结构 根/Φmm 绝缘厚度最薄 成品外径 m m 参考重量 kg/km 20℃时导体 最大直流电阻 Ω/km m m 下限 上限 不镀锡 镀锡 0.35 7/0.254 0.2 1.2 1.3 5 52 --- 0.35 7/0.254 锡 0.2 1.2 1.3 5 --- 54.5 0.35 12/0.20 0.2 1.3 1.5 5 52 --- 0.5 16/0.20 0.24 1.4 1.6 7 37.1 --- 0.5 19/0.18 0.24 1.4 1.6 6 37.1 --- 0.75 24/0.20 0.24 1.7 1.9 9 24.7 1 32/0.20 0.24 1.8 2.0 12 18.5 --- 1.5 30/0.25 0.24 2.1 2.3 17 12.7 --- 2.5 50/0.25 0.28 2.6 2.9 28 7.6 --- 4 56/0.30 0.32 3.4 3.7 44 4.7 --- 6 84/0.30 0.32 4.0 4.3 64 3.1 --- 表3 FLRY对绞线 标称截面 mm2 导体结构 根/Φmm 绝缘厚度最薄 mm 绝缘外径 mm 对绞节距 mm 参考重量 kg/km 20℃时导体 最大直流电阻 Ω/km 下限 上限 不镀锡 镀锡 0.35 2×7/0.254 0.2 1.2 1.3 8--12 12 52 --- 0.35 2×7/0.254 0.2 1.2 1.3 18--22 10 52 --- 0.35 2×7/0.254 0.2 1.2 1.3 14--18 10 52 --- 0.5 2×19/0.18 0.24 1.4 1.6 27--33 13 37.1 --- 0.5 2×19/0.18 0.24 1.4 1.6 15--25 14 37.1 --- 0.5 2×16/0.20 0.24 1.4 1.6 18--22 14 37.1 --- 1 2×32/0.20 0.24 1.8 2.0 13--17 27 18.5 --- 0.35+0.5 7/0.254+ 16/0.20 0.2 1.2 1.3 8--12 14 52 --- 0.24 1.4 1.6 37.1 --- 0.5 3×16/0.20 0.24 1.4 1.6 20--30 25 37.1 --- 表4 FLRYWYW 标称截面 mm2 导体结构 根/Φmm 绝缘厚度最薄 护套厚度最薄 护套外径 mm 参考重量 kg/km 20℃时导体 最大直流电阻 Ω/k...
