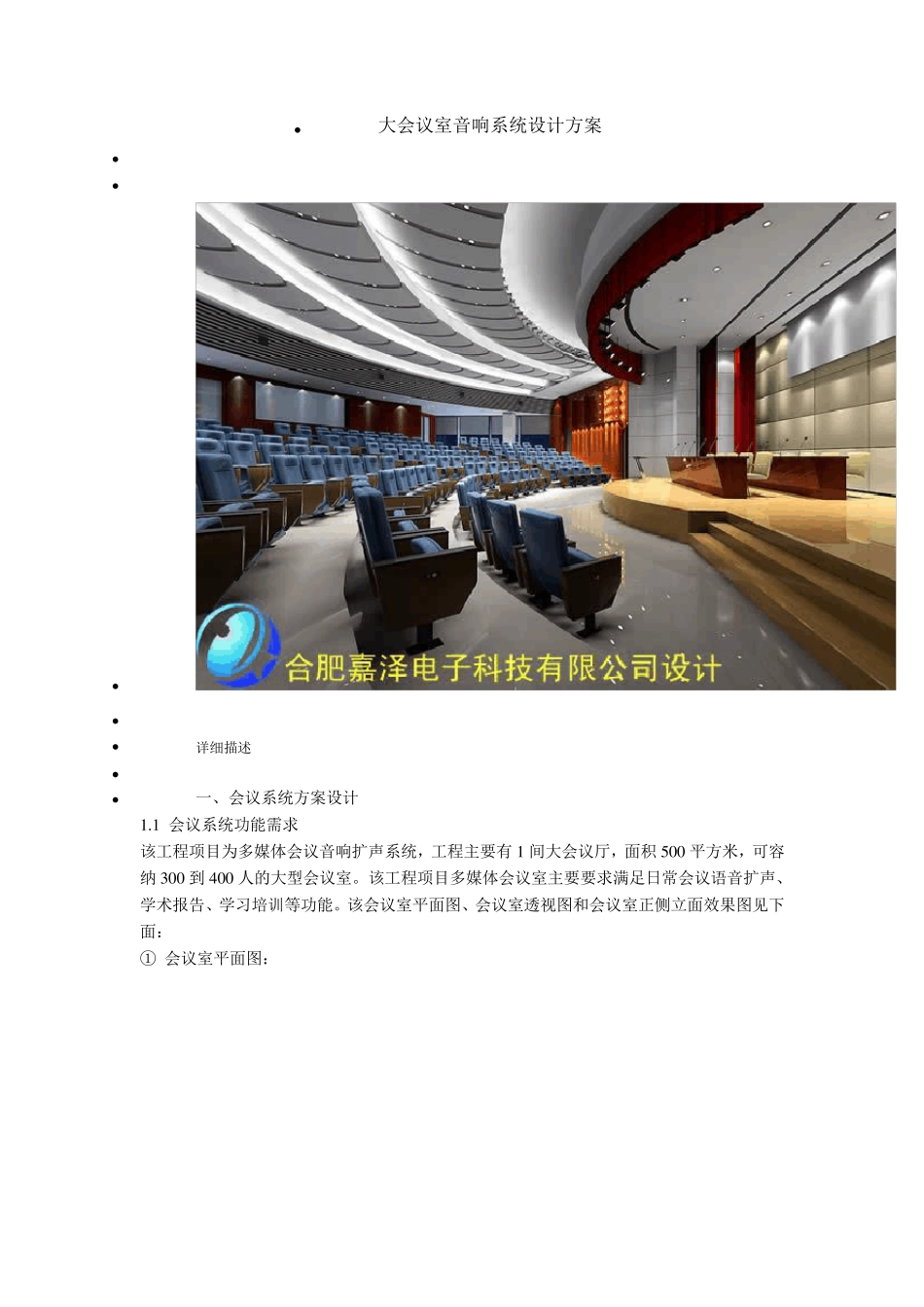

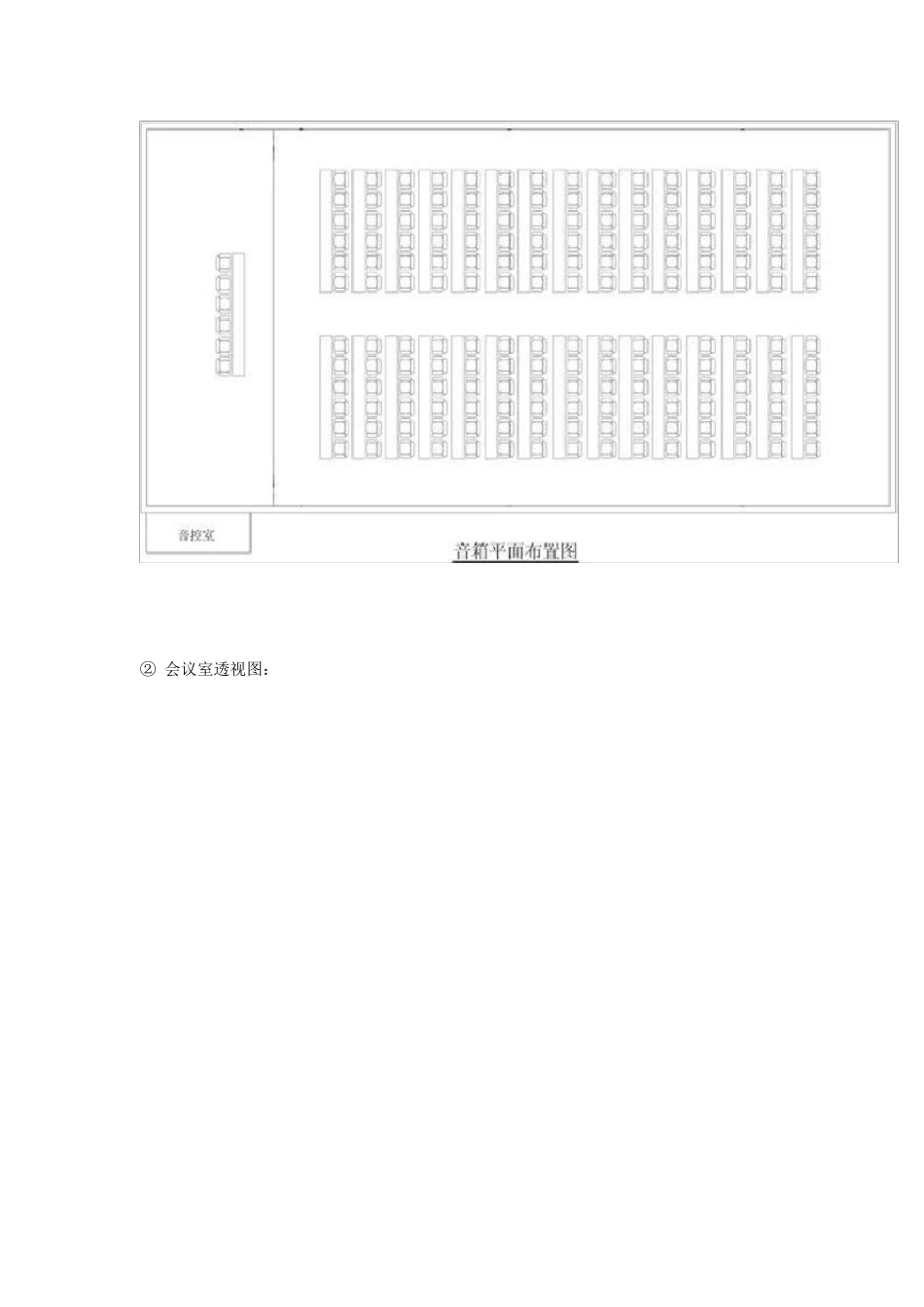

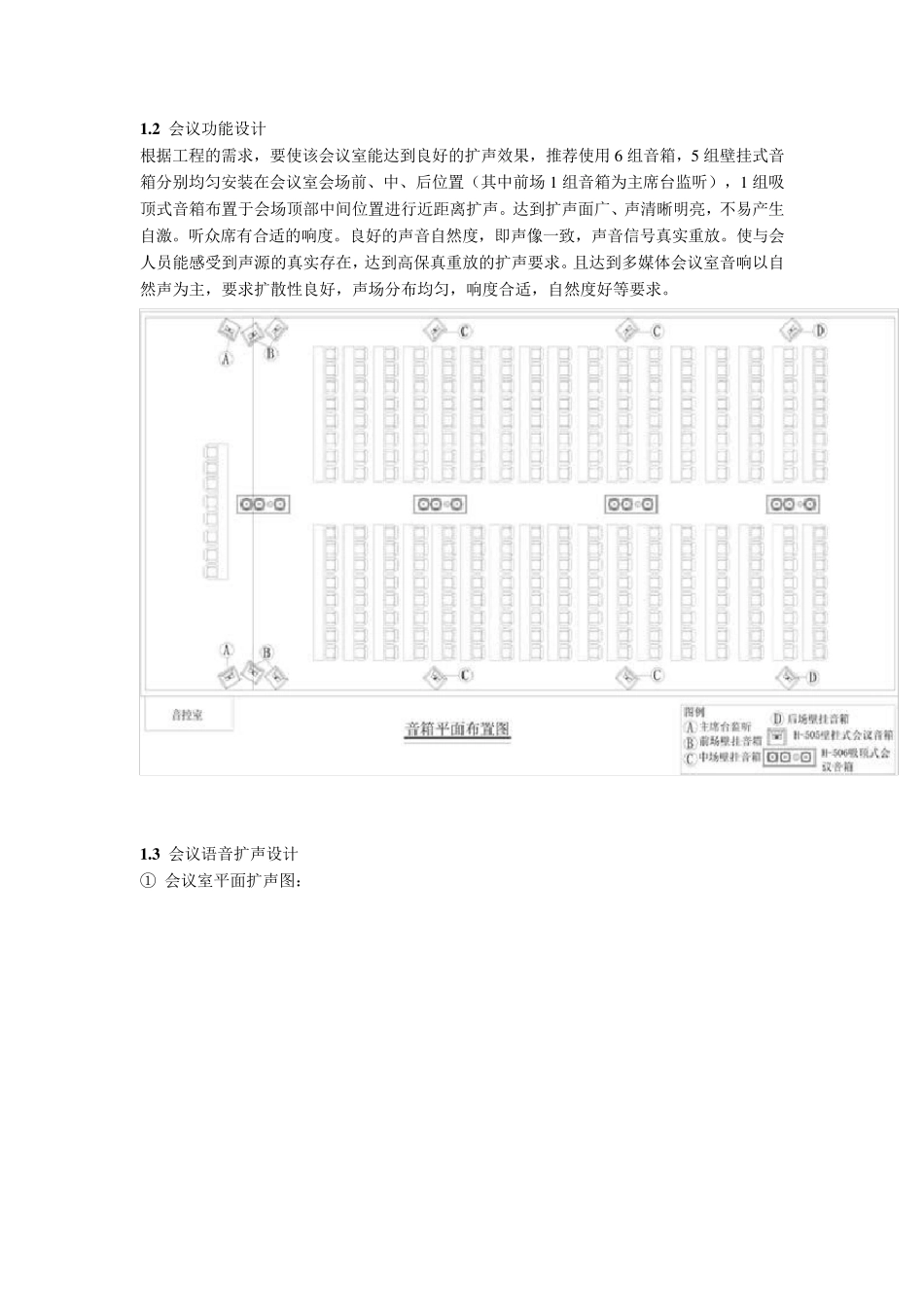

• 大会议室音响系统设计方案 • • • • • 详细描述 • • 一、会议系统方案设计 1 .1 会议系统功能需求 该工程项目为多媒体会议音响扩声系统，工程主要有1 间大会议厅，面积5 0 0 平方米，可容纳3 0 0 到4 0 0 人的大型会议室。该工程项目多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。该会议室平面图、会议室透视图和会议室正侧立面效果图见下面： ① 会议室平面图： ② 会议室透视图： 1 .2 会议功能设计 根据工程的需求，要使该会议室能达到良好的扩声效果，推荐使用6 组音箱，5 组壁挂式音箱分别均匀安装在会议室会场前、中、后位置（其中前场1 组音箱为主席台监听），1 组吸顶式音箱布置于会场顶部中间位置进行近距离扩声。达到扩声面广、声清晰明亮，不易产生自激。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。 1 .3 会议语音扩声设计 ① 会议室平面扩声图： ③ 会议室正侧立面效果图： 二、会议系统设备组成功能 一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。详细会议扩声产品设备技术参数，产品图片见正文后面附件。 2 .2 会议系统功能概述 该多功能会议室设计功能目的：通过对会议室的布局环境分析，对音响设备进行合理的布置与连接，并安装以上的音响设备，可以使声源和音响系统末端——音箱同处于一个声场区域内，使观众能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声，通过电声设计去控制和改善多功能会议室的音质，达到了会议扩音系统的目的：提高响度和声场分布的均匀度，改善会议室的音质和提高音响效果。通过对多功能会议室环境的分析，选出的音箱设备，并对音响设备布的布局作了精心的设计，因此这套会议系统除了满足会议扩声系统可以达到提高响度，声场分布的均匀度，改善会议室的音质和提高音响效果目的外，还满足了整个音响系统声学指标设计的基本要...
