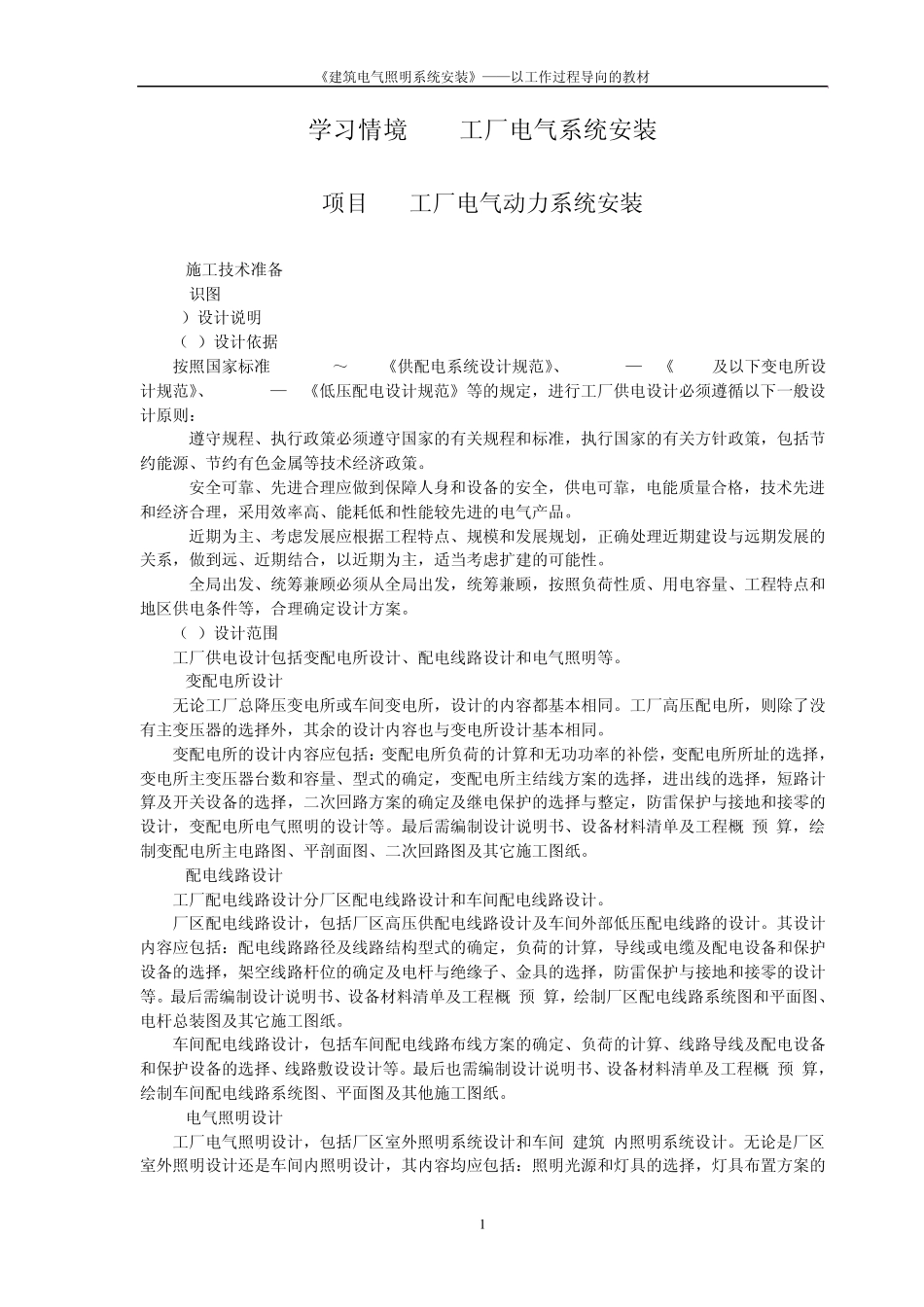

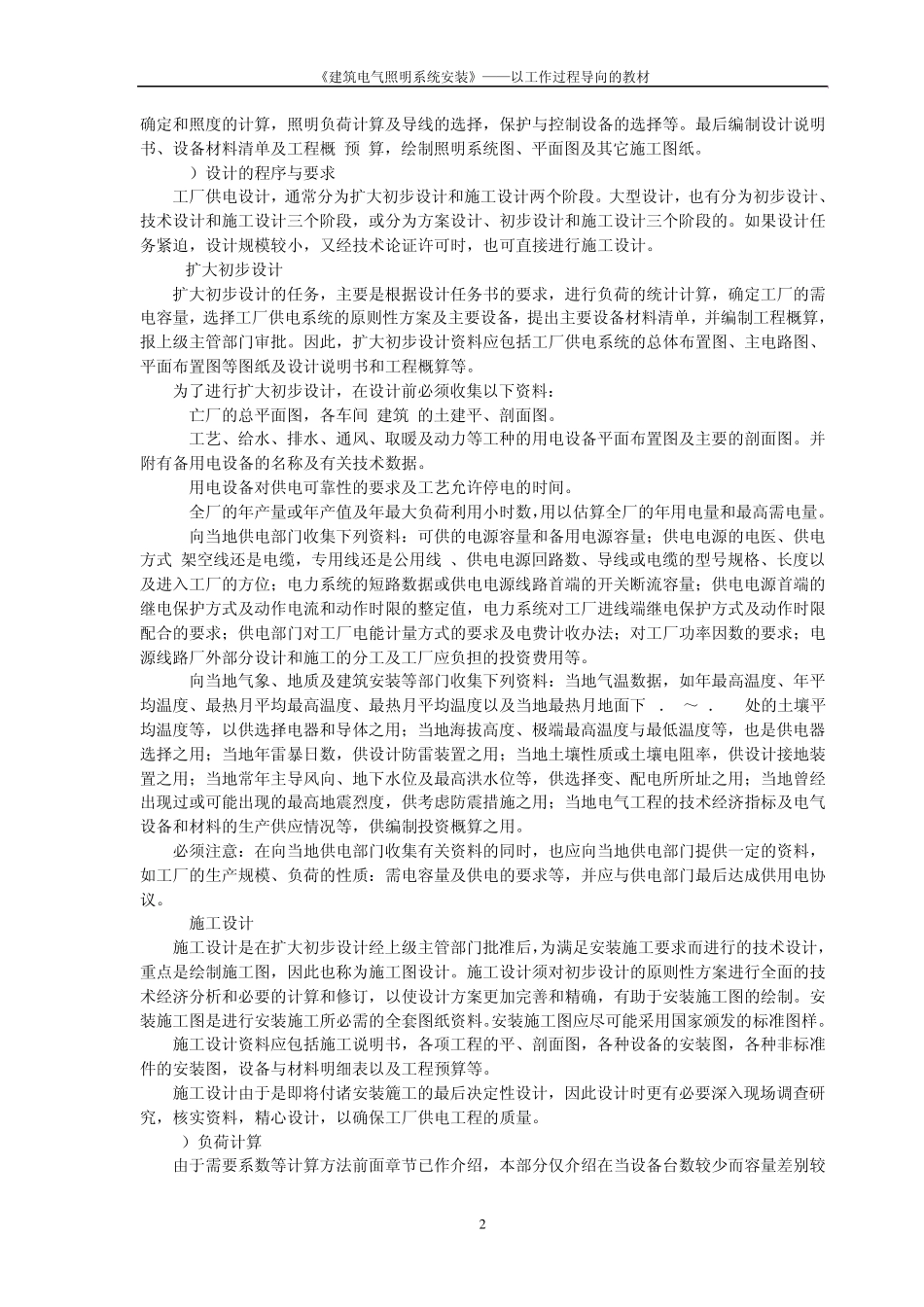

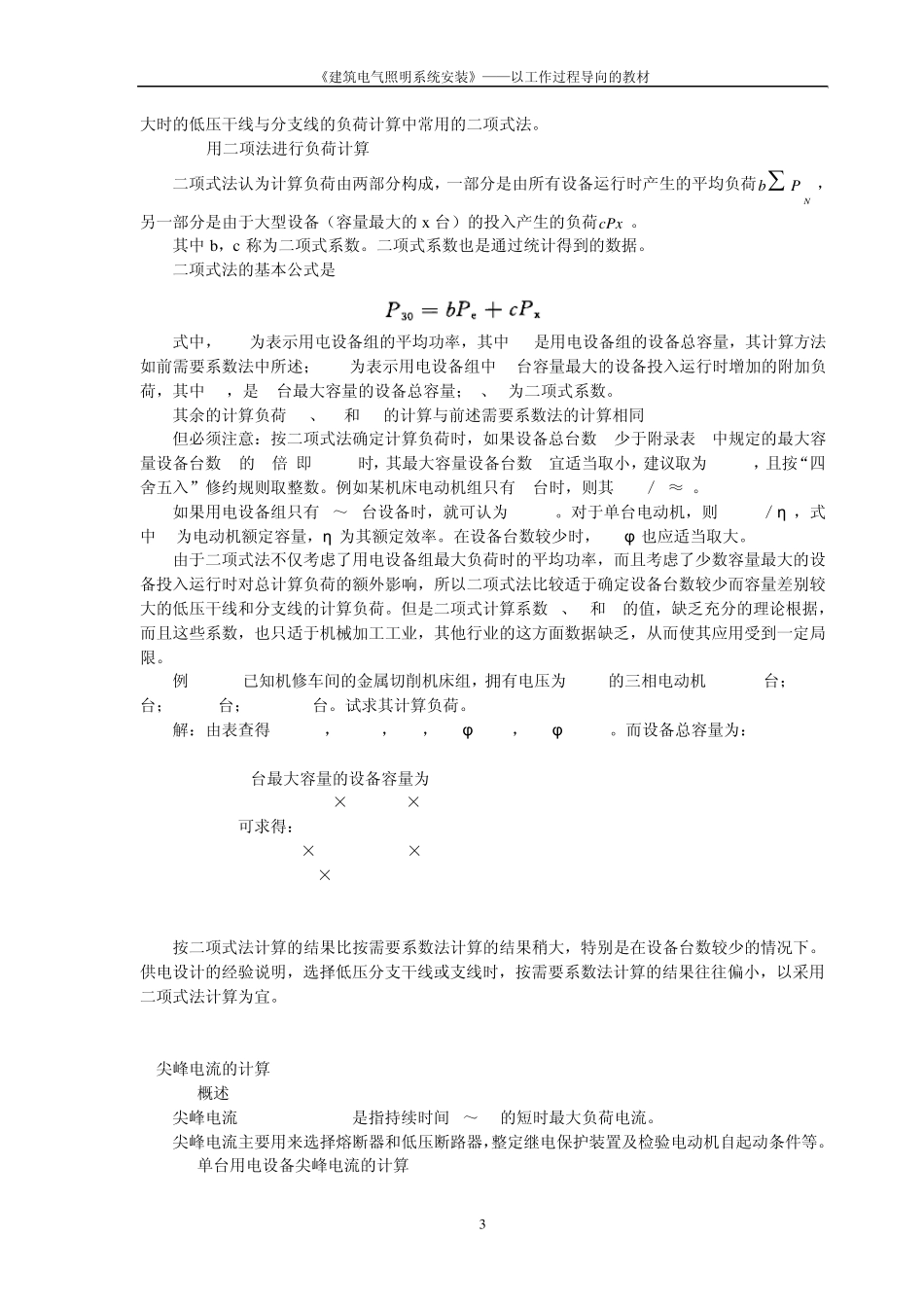

《建筑电气照明系统安装》——以工作过程导向的教材 1 学习情境 3 工厂电气系统安装 项目 1 工厂电气动力系统安装 3.1.1施工技术准备 1.识图 1）设计说明 （1）设计依据 按照国家标准 GB50052～95 《供配电系统设计规范》、GB50053—94《10kV及以下变电所设计规范》、GB50054—95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下一般设计原则： a遵守规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。 b安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能较先进的电气产品。 c近期为主、考虑发展应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。 d全局出发、统筹兼顾必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。 （2）设计范围 工厂供电设计包括变配电所设计、配电线路设计和电气照明等。 a变配电所设计 无论工厂总降压变电所或车间变电所，设计的内容都基本相同。工厂高压配电所，则除了没有主变压器的选择外，其余的设计内容也与变电所设计基本相同。 变配电所的设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，变电所主变压器台数和容量、型式的确定，变配电所主结线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等。最后需编制设计说明书、设备材料清单及工程概(预)算，绘制变配电所主电路图、平剖面图、二次回路图及其它施工图纸。 b配电线路设计 工厂配电线路设计分厂区配电线路设计和车间配电线路设计。 厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。其设计内容应包括：配电线路路径及线路结构型式的确定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位的确定及电杆与绝缘子、金具的选择，防雷保护与接地和接零的设计等。最后需编制设计说明书、设备材料清单及工程概(预)算，绘制厂区配电线路系统图和平面图、电杆总装图及其它施工图纸。 车间配电线路设计，包括车间配电线路布线方案的确定、负荷的计算、线路导线及配电设备和保护设备...
