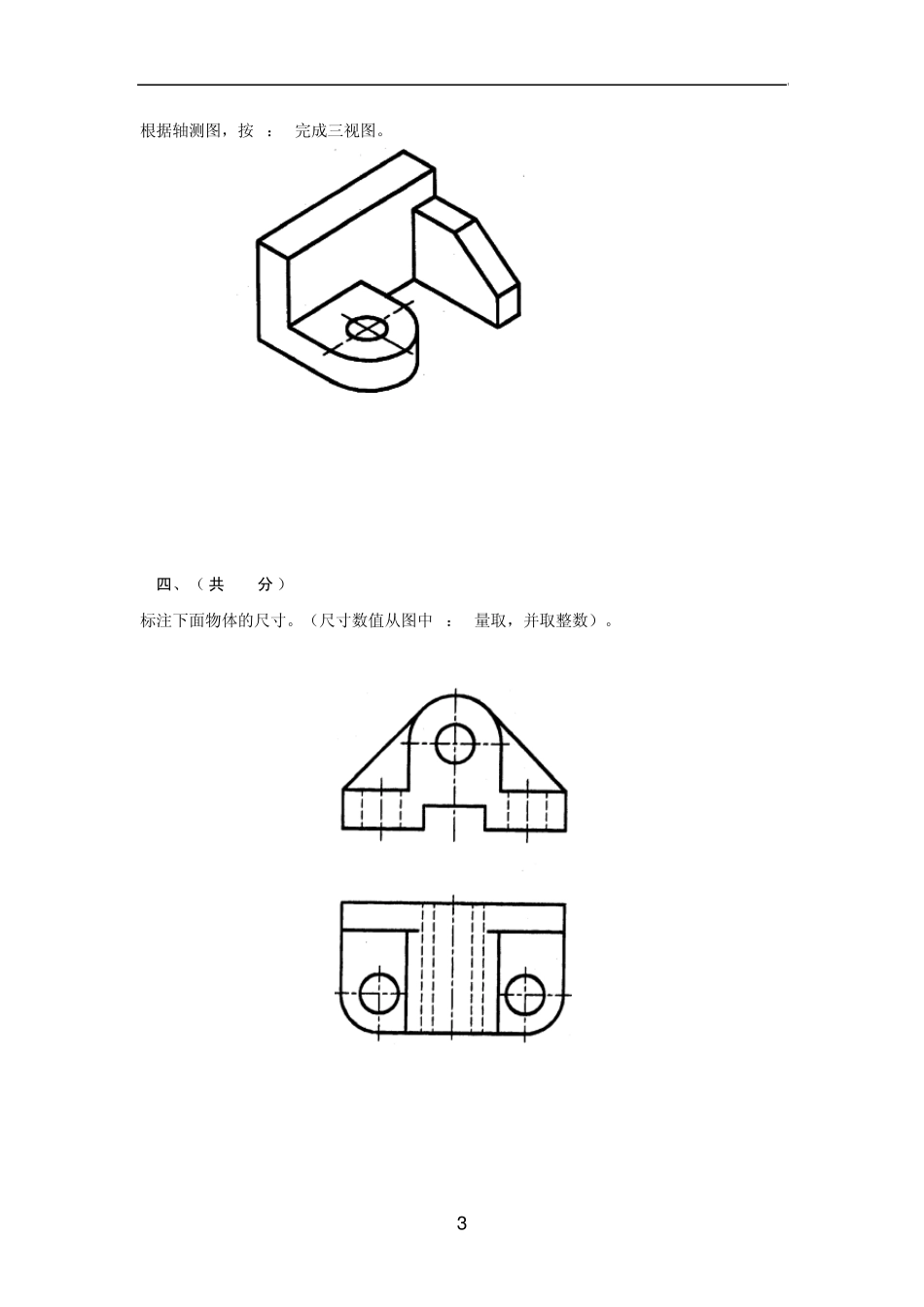

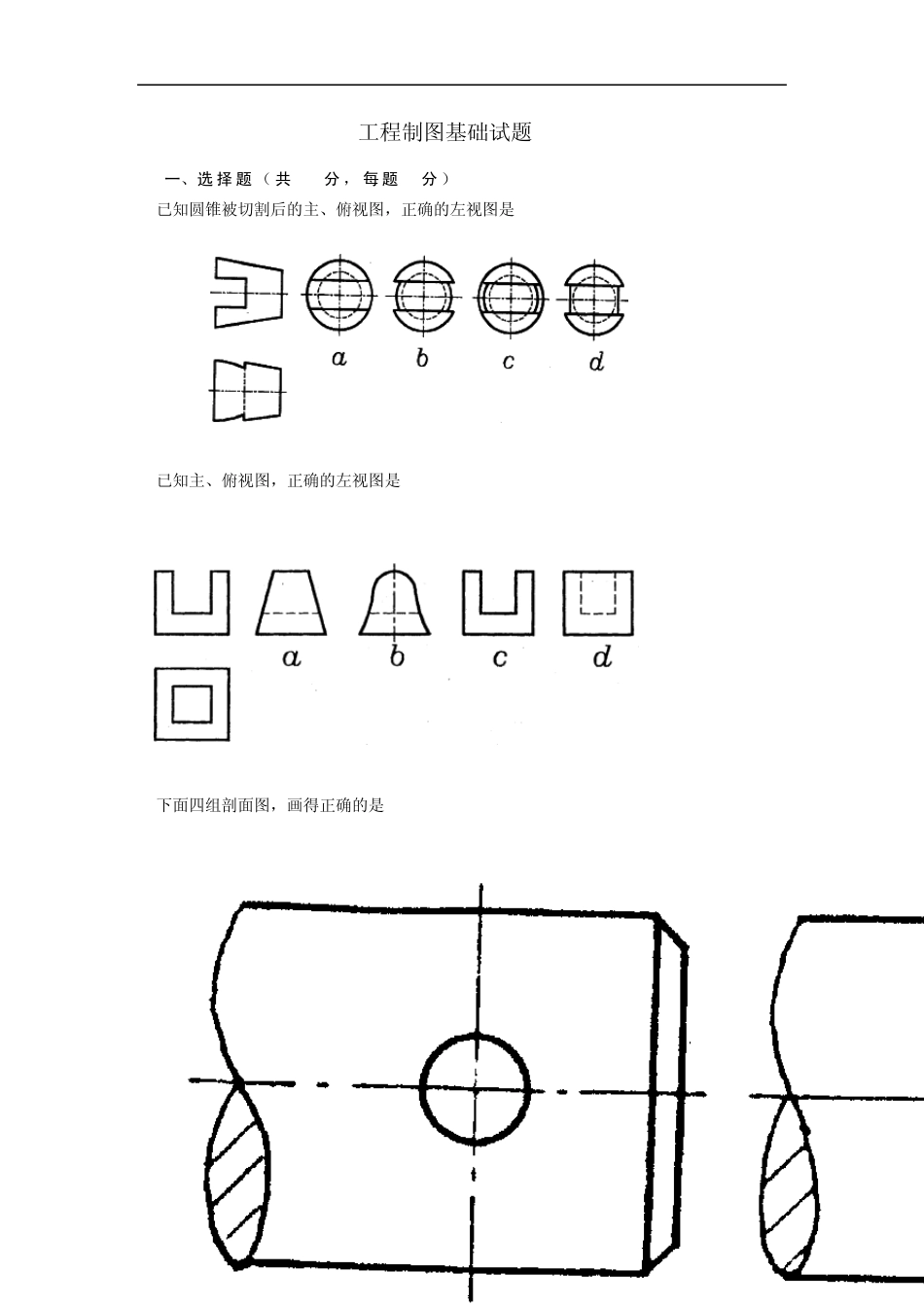

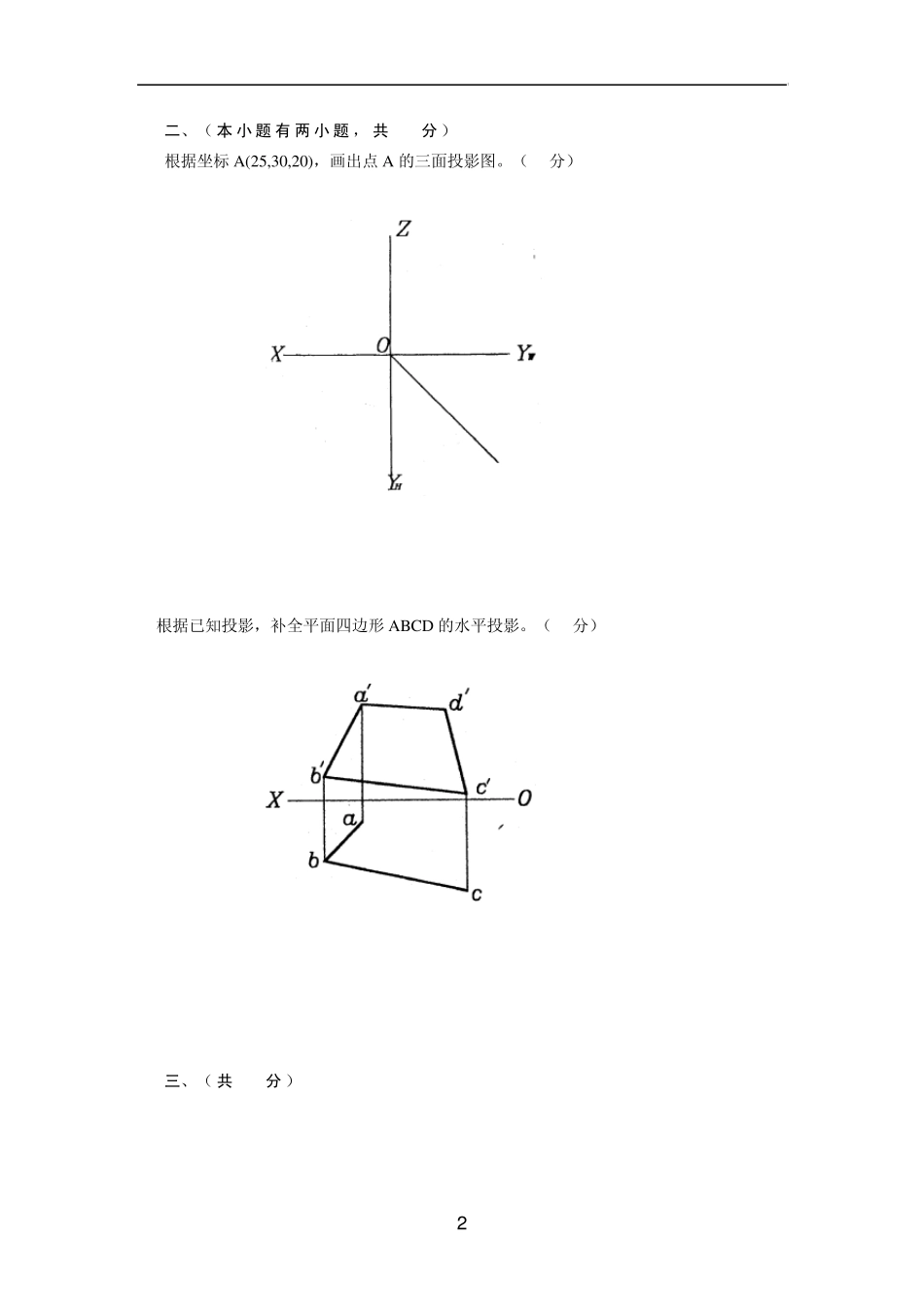

1 工程制图基础试题A 一、选 择 题 （ 共 12分 ， 每 题 4分 ） 1.已知圆锥被切割后的主、俯视图，正确的左视图是( ) 2.已知主、俯视图，正确的左视图是( ) 3.下面四组剖面图，画得正确的是( ) 2 二、（ 本 小 题 有 两 小 题 ， 共 20分 ） 1. 根据坐标A(25,30,20)，画出点A 的三面投影图。（10分） 2.根据已知投影，补全平面四边形 ABCD 的水平投影。（10分） 三、（ 共 15分 ） 3 根据轴测图，按1：1完成三视图。 四、（ 共 13分 ） 标注下面物体的尺寸。（尺寸数值从图中 1：1量取，并取整数）。 4 五、（ 共 15） 根据两视图，补画左视图，要画虚线。 六、（ 共 15分 ） 将主视图改画成全剖视图。 七、（ 共 10分 ） 下面的内、外螺纹旋合画法有许多错误，试在右侧的指定位置绘制出正确的该螺纹旋合画法。 5 试题A答案及评分标准 （供参考） 一、选择题（每题4分，12分） 1.b 2.b 3.a 二、（共 20分） 第 1题 (10分) 第 2题（10分） 6 三、本题共 15分。 主视图、左视图、俯视图正确各得 4分，图示虚线 3分。 四、本题共 13分 每正确标注一个尺寸得 1分。出现重复、封闭及矛盾尺寸，每两处扣 1分，标注不合理的酌情扣分。(注意：答案中的数值可能比实际小一点，只要标注的方法对，即可得分) 7 五、本题共 15分 1- 6处各 2.5分，计 15分。 六、本题共 15分（1-5处各 3分，计 15分；剖面线没有扣 2分） 七、本题共 10分 共有 5处错误，改正一处得 2分，改错不扣分。 8 工程制图基础试题B 一、选 择 题 （ 共 10分 ， 每 题 5分 ） 1.下面四组剖面图，画得正确的是( ) 2.已知主、左视图，正确的俯视图是( ) 二、（ 共 10分 ） 1.已知：A、B、C点的二面投影。 求作：A、B、C的第三面投影。(5分) 9 2.已知：正平线AB的实长为50mm 求作：a′(一解即可)(5分) 三、（ 共 11分 ） 1 0 已知组合体两视图，求画其俯视图。要画虚线。 四、（ 共 15分 ） 补画左视图 五、（ 共 15分 ） 补画俯视图 1 1 六、（ 共 18分 ） 将左视图画成全剖视 七（ 共 11分 ） 标注下面形体的尺寸。（尺寸数值从图中 1：1量取，并取整数） 1 2 八、（ 共 10分 ） 分析下列螺纹画法及螺纹连接画法中的错误，并在指定位置画出正确的视图。 试题 B答案及评分标准 一选择题（每题 5分，10分）...
