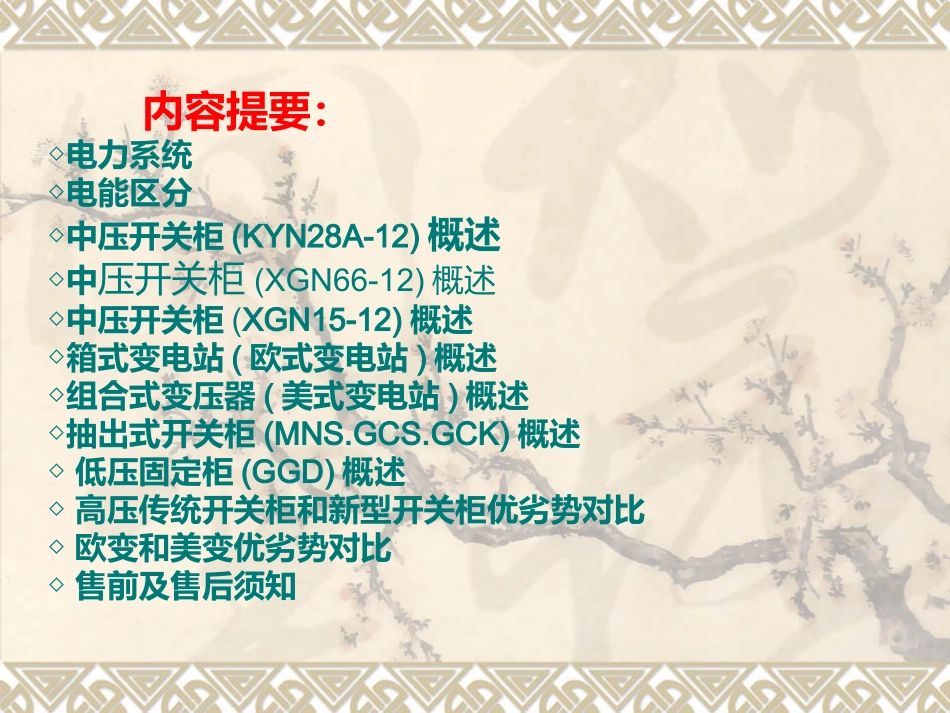

高低压开关柜培训20182018年年99月月内容提要：◇电力系统◇电能区分◇中压开关柜(KYN28A-12)概述◇中压开关柜(XGN66-12)概述◇中压开关柜(XGN15-12)概述◇箱式变电站(欧式变电站)概述◇组合式变压器(美式变电站)概述◇抽出式开关柜(MNS.GCS.GCK)概述◇低压固定柜(GGD)概述◇高压传统开关柜和新型开关柜优劣势对比◇欧变和美变优劣势对比◇售前及售后须知一、电力系统1.1.电力网（电网）电力网（电网）将发电厂生产的电能传输和分配到用户的输配电系统称为将发电厂生产的电能传输和分配到用户的输配电系统称为电力网电力网，简称，简称电网电网1.1.电力网（电网）电力网（电网）2.2.电力系统电力系统将发电厂、电力网和用户联系起来的一个发电、输电、变电、配电和用电的整体叫将发电厂、电力网和用户联系起来的一个发电、输电、变电、配电和用电的整体叫电力系统电力系统。。2.2.电力系统电力系统3.3.变配电变配电电力电源进入工厂的电压大多为电力电源进入工厂的电压大多为66－－10kV10kV，当供电距离远或负荷容量大时，则采用，当供电距离远或负荷容量大时，则采用35kV35kV以上以上电压进电。常用的用电设备额定电压为电压进电。常用的用电设备额定电压为220V220V或或380V380V；少数高压电动机的额定电压为；少数高压电动机的额定电压为6kV6kV。因。因此，电能进入工厂后，还要进行此，电能进入工厂后，还要进行变电变电（变换电压）和（变换电压）和配电配电（分配电能）（分配电能）变电所变电所的任务是受电、变压和配电；如果只受电和配电，而不进行变压的则称为配电所。的任务是受电、变压和配电；如果只受电和配电，而不进行变压的则称为配电所。二二、电能区分、电能区分1.1.直流和交流电直流和交流电直流电：大小和方向都不随时间而变化的电流。直流电：大小和方向都不随时间而变化的电流。交流电：大小和方向都随时间做周期性变化的电流，通常的交流是按正弦规律或余弦规律变交流电：大小和方向都随时间做周期性变化的电流，通常的交流是按正弦规律或余弦规律变化的。化的。直流电：直流电：输送容量大，送电距离远，输送容量大，送电距离远，结构简单，换流站投资昂贵，会产生谐波结构简单，换流站投资昂贵，会产生谐波交流电：交流电产生的容易，交流电：交流电产生的容易，投资小，升降压方便投资小，升降压方便2.2.为什么要有电压等级为什么要有电压等级区分区分电能在输送的时候有损耗；电能在输送的时候有损耗；发电系统和用电系统相隔较远；发电系统和用电系统相隔较远；升高电压输电，降低电压配电升高电压输电，降低电压配电380/220V380/220V是供民用的电压是供民用的电压((也包括大部分工业和农业用电也包括大部分工业和农业用电))10KV10KV是小区域供电电压在是小区域供电电压在6-106-10公里范围内供电公里范围内供电66KV66KV是较大地区供电电压，其供电范围大约是较大地区供电电压，其供电范围大约8080公里左右公里左右220KV220KV用于大区域内供电，其范围为用于大区域内供电，其范围为250250公里左右公里左右550KV550KV电网是跨大区域电网，其输送电力的距离最远可到电网是跨大区域电网，其输送电力的距离最远可到800800公里以上。公里以上。500500、、800800千伏的直流输电传输距离更远，线损更低。千伏的直流输电传输距离更远，线损更低。KYN28A-12KYN28A-12KYN28KYN28户内铠装式交流金属封闭开关柜户内铠装式交流金属封闭开关柜,,高压开高压开关柜是用于电力系统发电、输电、配电、电能转关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等换和消耗中起通断、控制或保护等作用，电压等级在级在12kV12kV的电器产品，主要包括高压断路器、接的电器产品，主要包括高压断路器、接地开关、互感器等。地开关、互感器等。KYN28KYN28柜体由柜架和可抽出柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。整个手车体积小进和退出，其操作轻便、灵活。整个手车体积小，检查和维修方便。手车在柜体内试验位置和工，检查和维修方便。手车...
