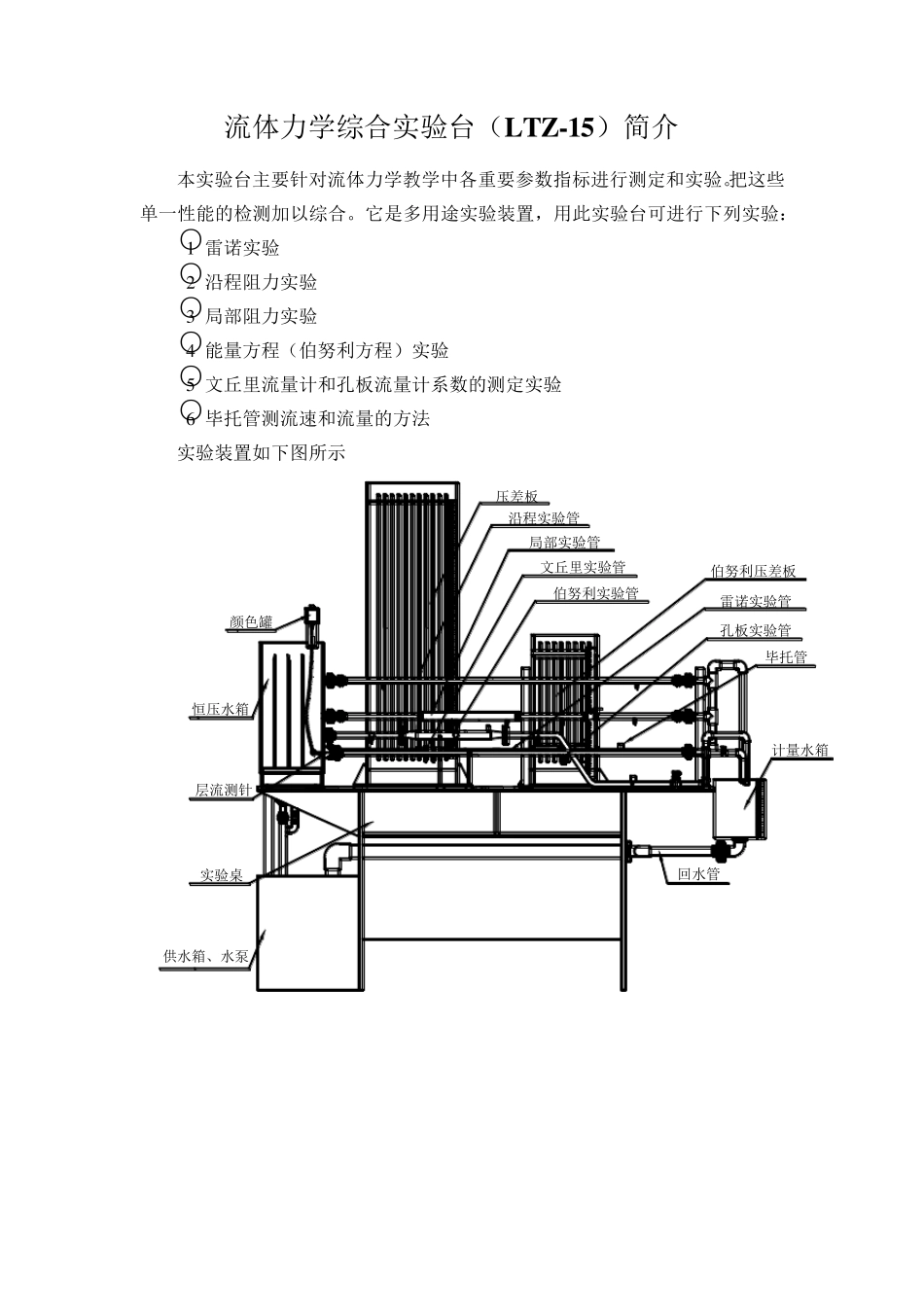

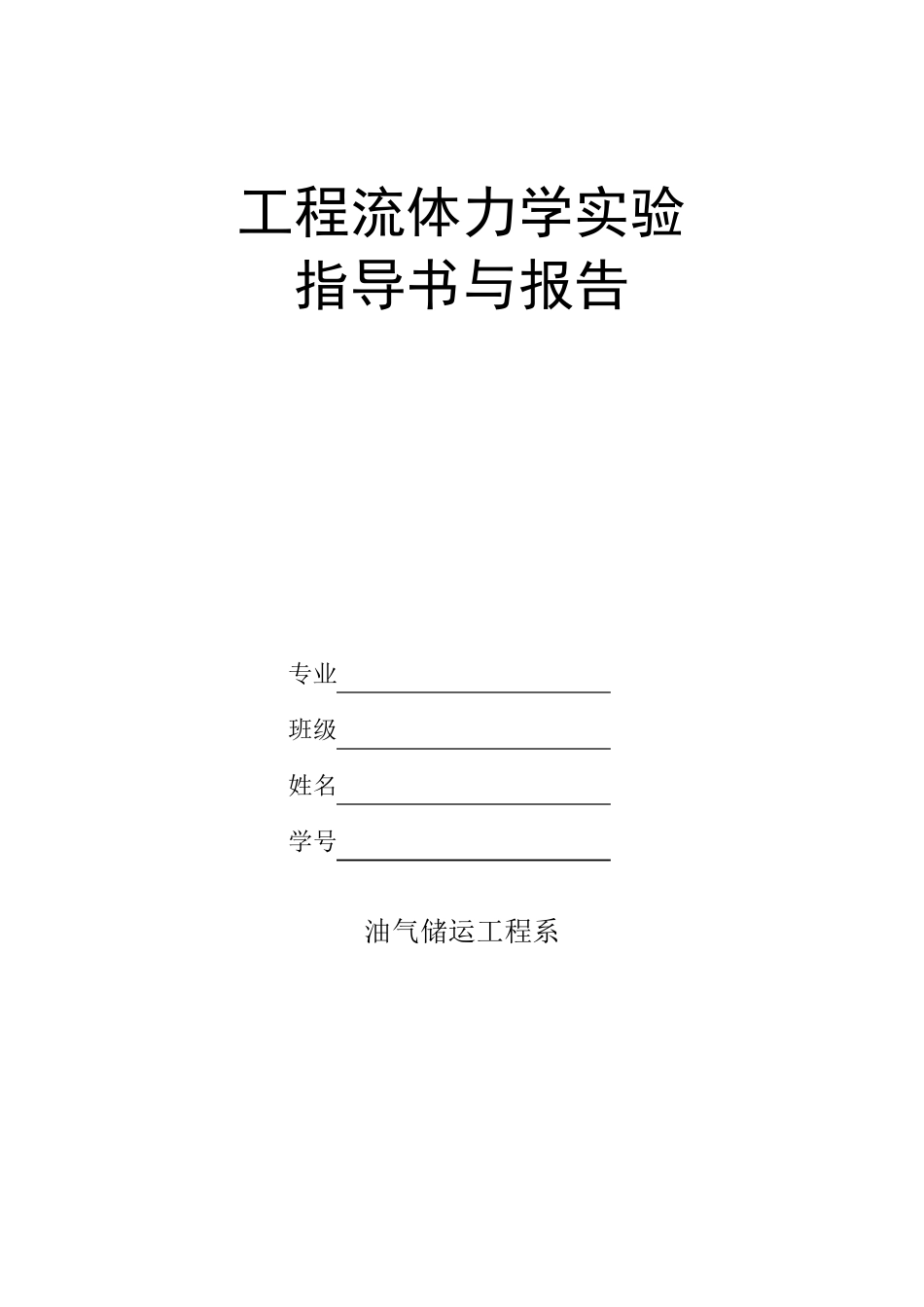

工程流体力学实验 指导书与报告 专业 班级 姓名 学号 油气储运工程系 流体力学综合实验台（LTZ-15）简介 本实验台主要针对流体力学教学中各重要参数指标进行测定和实验。把这些单一性能的检测加以综合。它是多用途实验装置，用此实验台可进行下列实验： ○1 雷诺实验 ○2 沿程阻力实验 ○3 局部阻力实验 ○4 能量方程（伯努利方程）实验 ○5 文丘里流量计和孔板流量计系数的测定实验 ○6 毕托管测流速和流量的方法 实验装置如下图所示 实验桌供水箱、水泵伯努利压差板雷诺实验管压差板沿程实验管局部实验管文丘里实验管伯努利实验管计量水箱回水管恒压水箱颜色罐孔板实验管毕托管层流测针 实验一、水静压强仪（LSJ-10） 一、演示目的 1、加深理解静力学基本方程式及等压面的概念。 2、观察封闭容器内静止液体表面压力及其液体内部某空间点上的压力。 3、观察压力传递现象。 二、演示原理 对密封容器的液体表面加压时，设其压力为 P0，即 P0> P。从 U 形管可以看到有压差计产生，U 形管与密封容器上部连通的一面，液面下降，而与大气相通的一面，液面上升。由此可知液面下降的表面压力即是密闭容器内液体表面压力 P0，即 P0= P0+gh，h 是 U 形管液面上升的高度。当密闭容器内压力 P0 下降时 U 形管内的液面呈现相反的现象，即 F0< P这时密闭容器内液面压力 P0= P-gh，h 为液面下降的高度。 如果对密闭容的液体表面加压时，其容器内部的压力向各个方向传递测压管中，可以看到由于 A、B、两点在容器内的淹没深度 h 不同，在压力向各点传递时，先到 A 点后到 B 点。在测压管中反应出的是 A 管的液柱先上升而 B 管的液柱滞后一点也在上升，当停止加压时，A、B 两点在同一水平面上。 三、演示步骤（如图所示） 形管密封容器视气罐加压上升罐阀1阀2阀3阀4阀7阀5阀6 1、打开阀1，2， 3，4 和5 向容器内加水（加水处即为加压上升罐）；水位加到“0”位线即可。 2、向“U”型管内加水，水位加至一半再向视气罐内加水。 3、顺时针关闭 2、3、排气阀即可向容器内加压。 4、把加压上升罐缓慢上升，U 型管出现压差△h，在加压的同时，观察左侧A、B 管的液柱上升情况。 5、打开排气阀3，使液面恢复到同一水平面上同时可以看到气体的存在打开阀2 使容器内的气体与大气相等，再关闭排气阀2、3，打开密闭容器底部放水阀门 7，放出一部分水，造成容器内压力下降观察其产...
