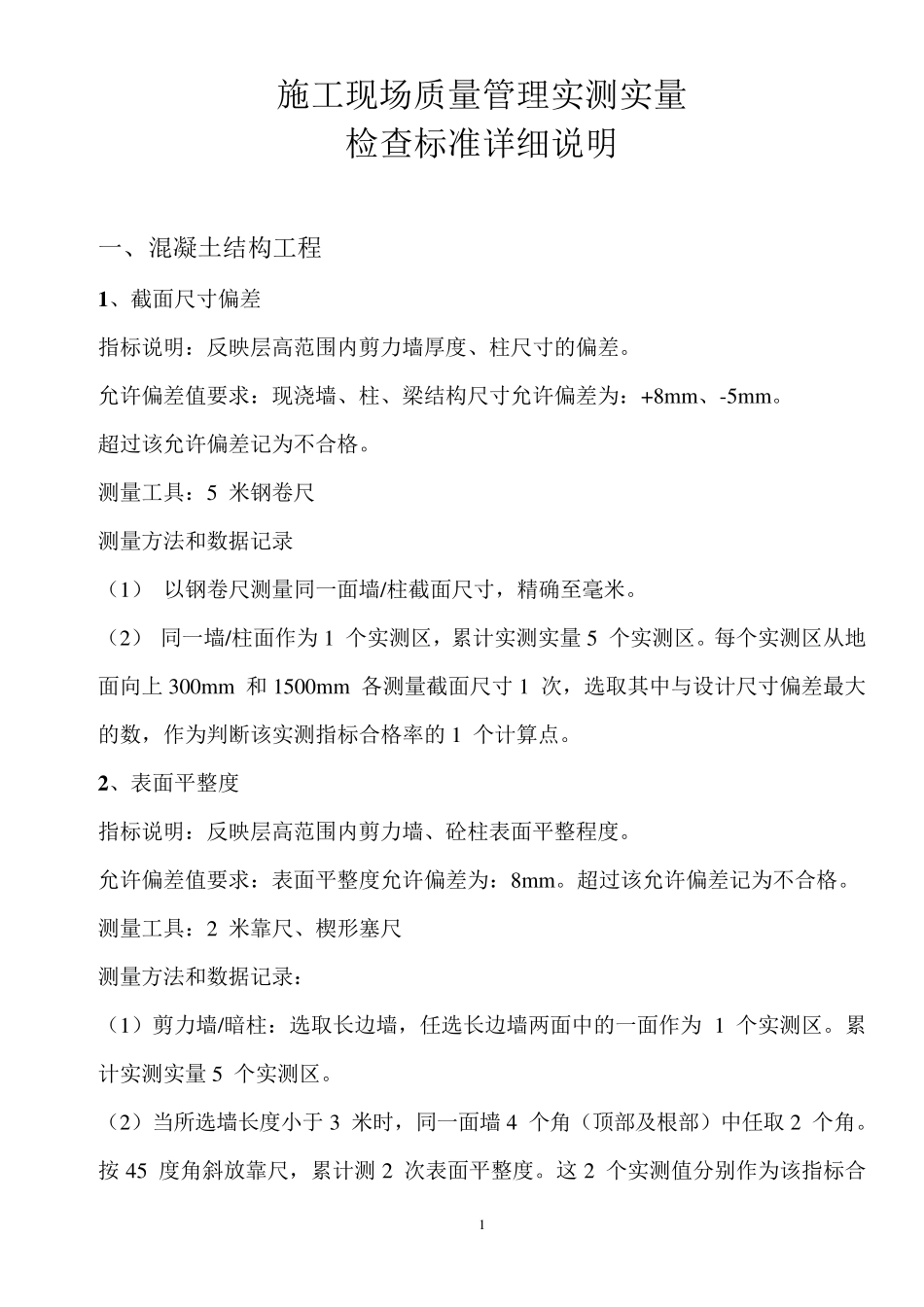

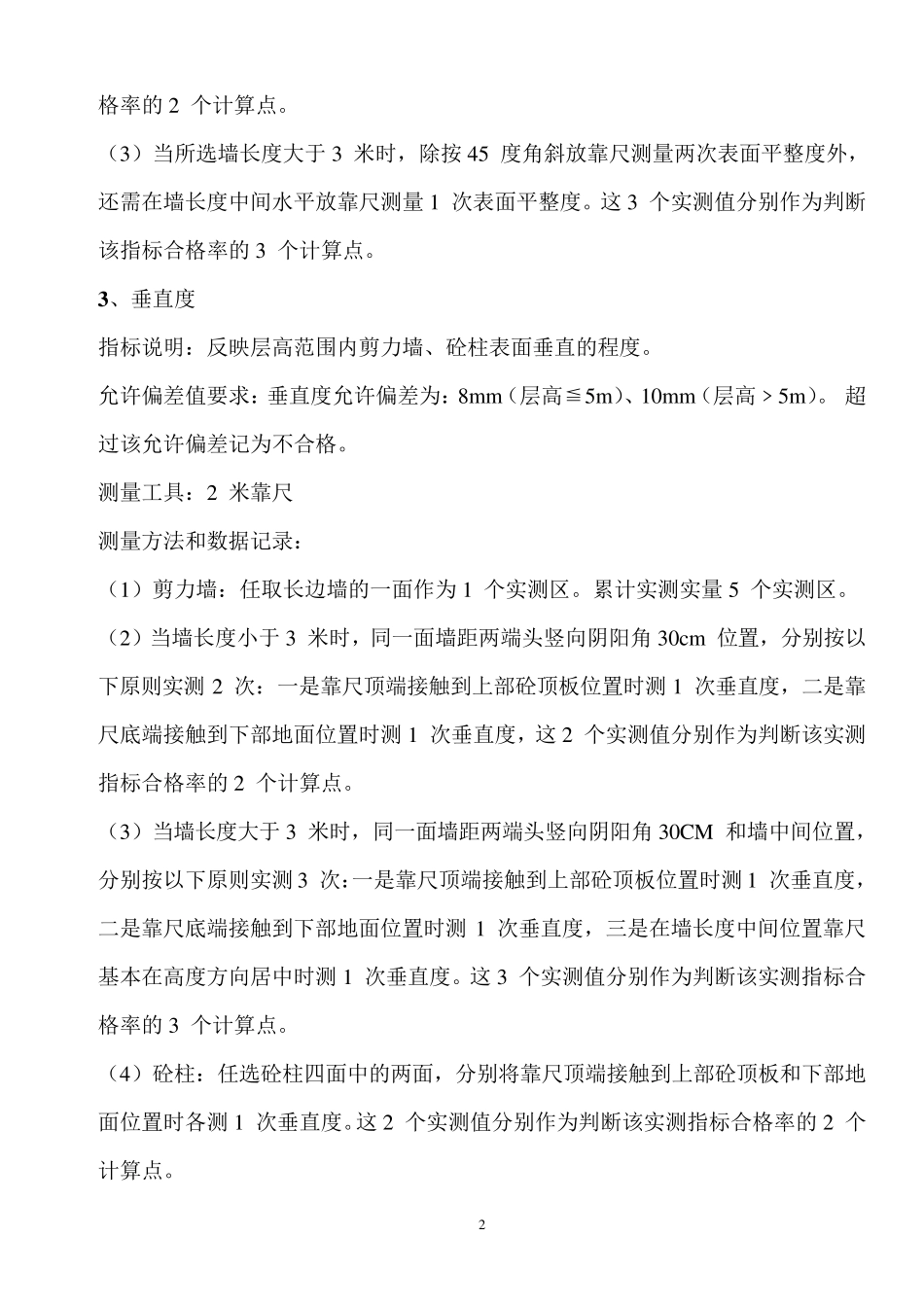

1 施工现场质量管理实测实量 检查标准详细说明 一、混凝土结构工程 1 、截面尺寸偏差 指标说明:反映层高范围内剪力墙厚度、柱尺寸的偏差。 允许偏差值要求:现浇墙、柱、梁结构尺寸允许偏差为:+8m m 、-5m m 。 超过该允许偏差记为不合格。 测量工具:5 米钢卷尺 测量方法和数据记录 (1) 以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。 (2) 同一墙/柱面作为 1 个实测区,累计实测实量5 个实测区。每个实测区从地面向上 300m m 和 1500m m 各测量截面尺寸 1 次,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的 1 个计算点。 2 、表面平整度 指标说明:反映层高范围内剪力墙、砼柱表面平整程度。 允许偏差值要求:表面平整度允许偏差为:8m m 。超过该允许偏差记为不合格。 测量工具:2 米靠尺、楔形塞尺 测量方法和数据记录: (1)剪力墙/暗柱:选取长边墙,任选长边墙两面中的一面作为 1 个实测区。累计实测实量5 个实测区。 (2)当所选墙长度小于 3 米时,同一面墙 4 个角(顶部及根部)中任取 2 个角。按 45 度角斜放靠尺,累计测2 次表面平整度。这 2 个实测值分别作为该指标合 2 格率的2 个计算点。 (3)当所选墙长度大于3 米时,除按45 度角斜放靠尺测量两次表面平整度外,还需在墙长度中间水平放靠尺测量1 次表面平整度。这3 个实测值分别作为判断该指标合格率的3 个计算点。 3 、垂直度 指标说明:反映层高范围内剪力墙、砼柱表面垂直的程度。 允许偏差值要求:垂直度允许偏差为:8m m(层高≦5m )、10m m(层高﹥5m )。 超过该允许偏差记为不合格。 测量工具:2 米靠尺 测量方法和数据记录: (1)剪力墙:任取长边墙的一面作为1 个实测区。累计实测实量5 个实测区。 (2)当墙长度小于3 米时,同一面墙距两端头竖向阴阳角30cm 位置,分别按以下原则实测2 次:一是靠尺顶端接触到上部砼顶板位置时测1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度,这2 个实测值分别作为判断该实测指标合格率的2 个计算点。 (3)当墙长度大于3 米时,同一面墙距两端头竖向阴阳角30CM 和墙中间位置,分别按以下原则实测3 次:一是靠尺顶端接触到上部砼顶板位置时测1 次垂直度,二是靠尺底端接触到下部地面位置时测1 次垂直度,三是在墙长度中间位置靠尺基本在高度方向居中时测1 次垂直度。这3 个实测值分别作为...
