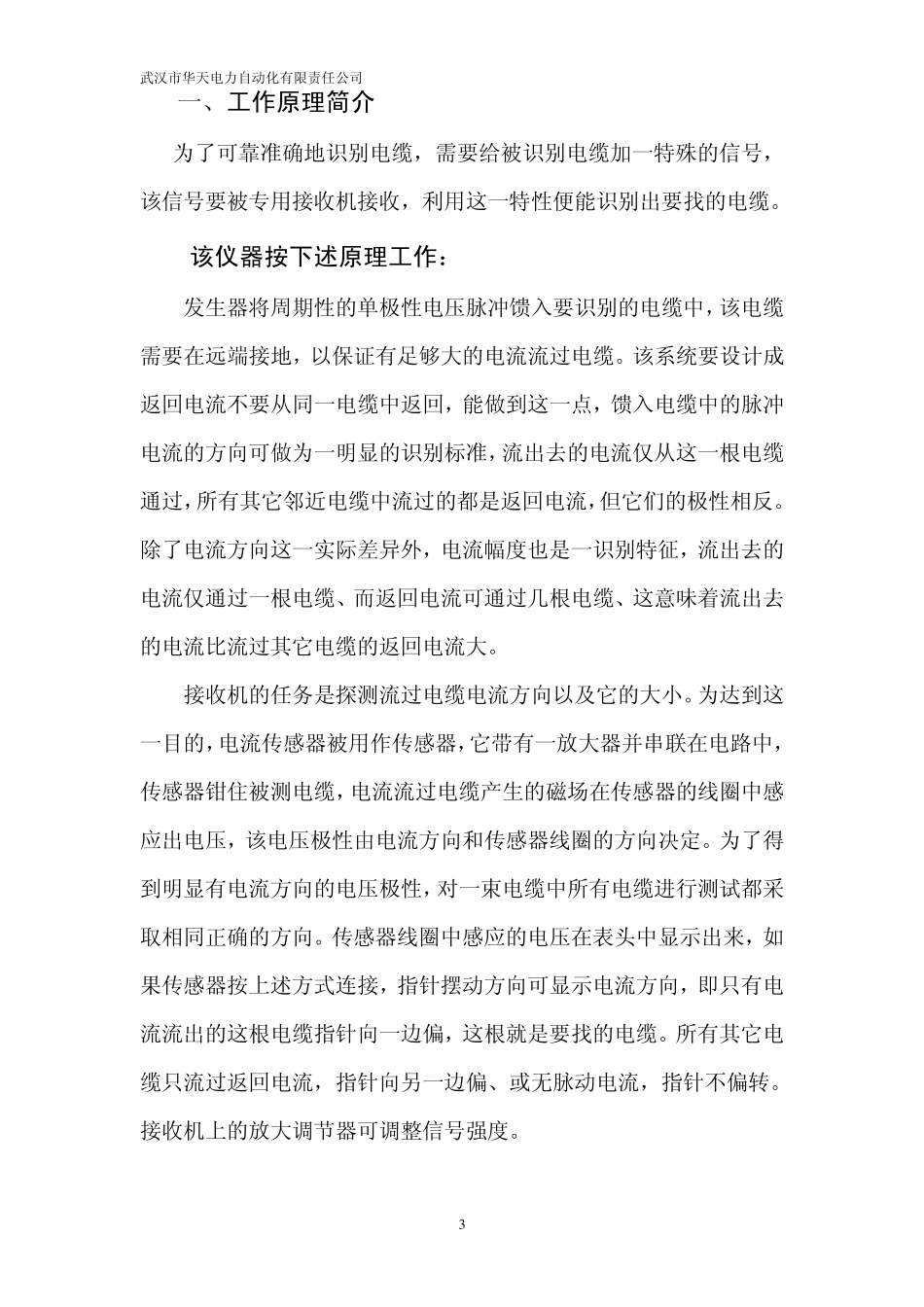

武汉市华天电力自动化有限责任公司 1 带电电缆检测仪说明书 由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全! 安全要求 请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时,请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险,请注意所有额定值和标记。在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时,请勿触摸裸露的接点和部位。 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 武汉市华天电力自动化有限责任公司 2 -安全术语 警告:警告字句指出可能造成人身伤亡的状况或做法。 目 录 一、工作原理简介„„„„„„„„„„„„„„„5 二、仪器外型及功能介绍„„„„„„„„„„„„6 三、工作方法„„„„„„„„„„„„„„„„„7 四、准备测试„„„„„„„„„„„„„„„„„8 五、测试„„„„„„„„„„„„„„„„„„„9 HTDS-H 电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它是一小型化手提式,紧凑型仪器,装在铝合金箱内,由一个信号发生器,一个带传感器的接收机及连线构成。 武汉市华天电力自动化有限责任公司 3 一、工作原理简介 为了可靠准确地识别电缆,需要给被识别电缆加一特殊的信号,该信号要被专用接收机接收,利用这一特性便能识别出要找的电缆。 该仪器按下述原理工作: 发生器将周期性的单极性电压脉冲馈入要识别的电缆中,该电缆需要在远端接地,以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回,能做到这一点,馈入电缆中的脉冲电流的方向可做为一明显的识别标准,流出去的电流仅从这一根电缆通过,所有其它邻近电缆中流过的都是返回电流,但它们的极性相反。除了电流方向这一实际差异外,电流幅度也是一识别特征,流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。 接收机的任务是探测流过电缆电流方向以及它的大小...
