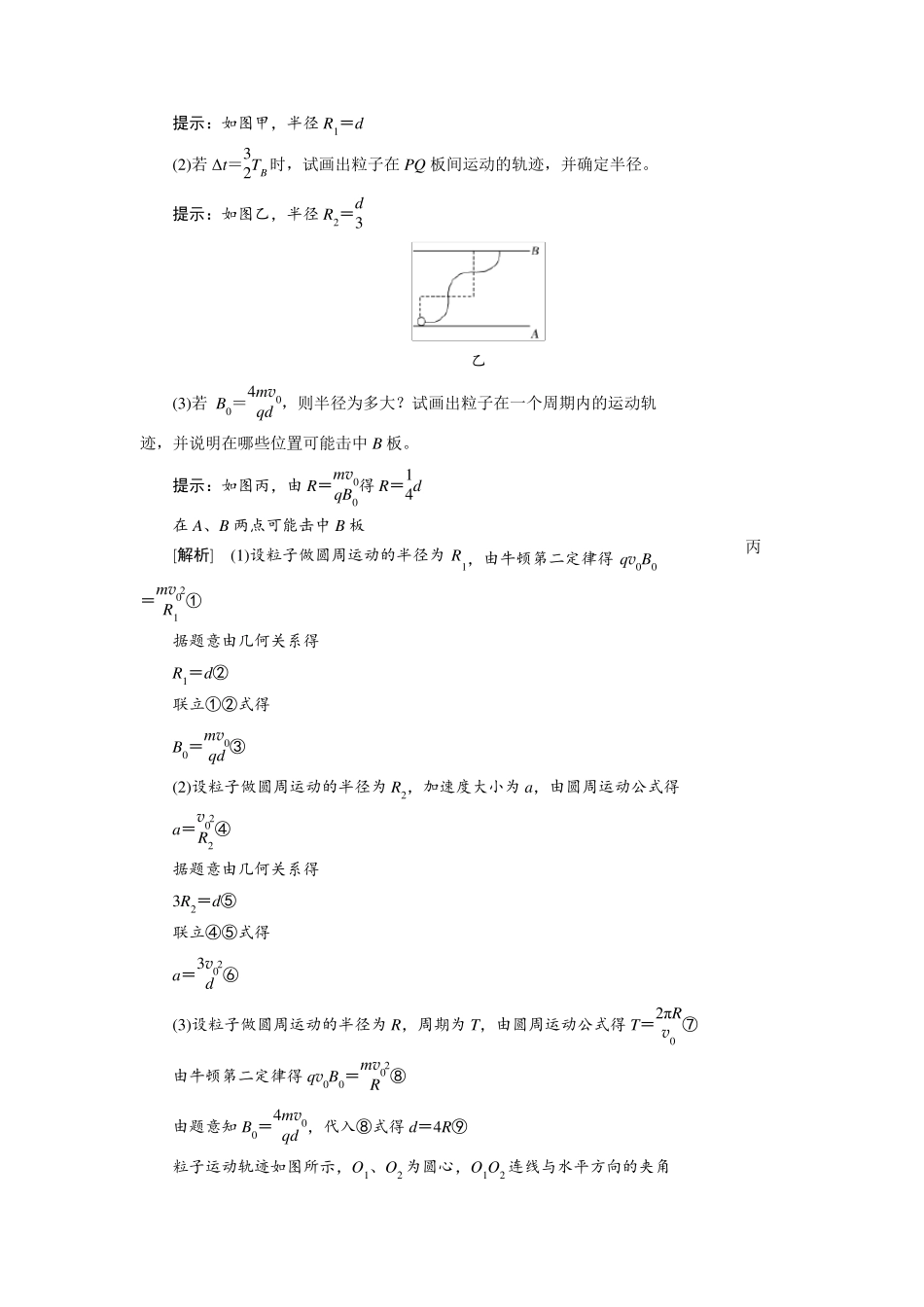

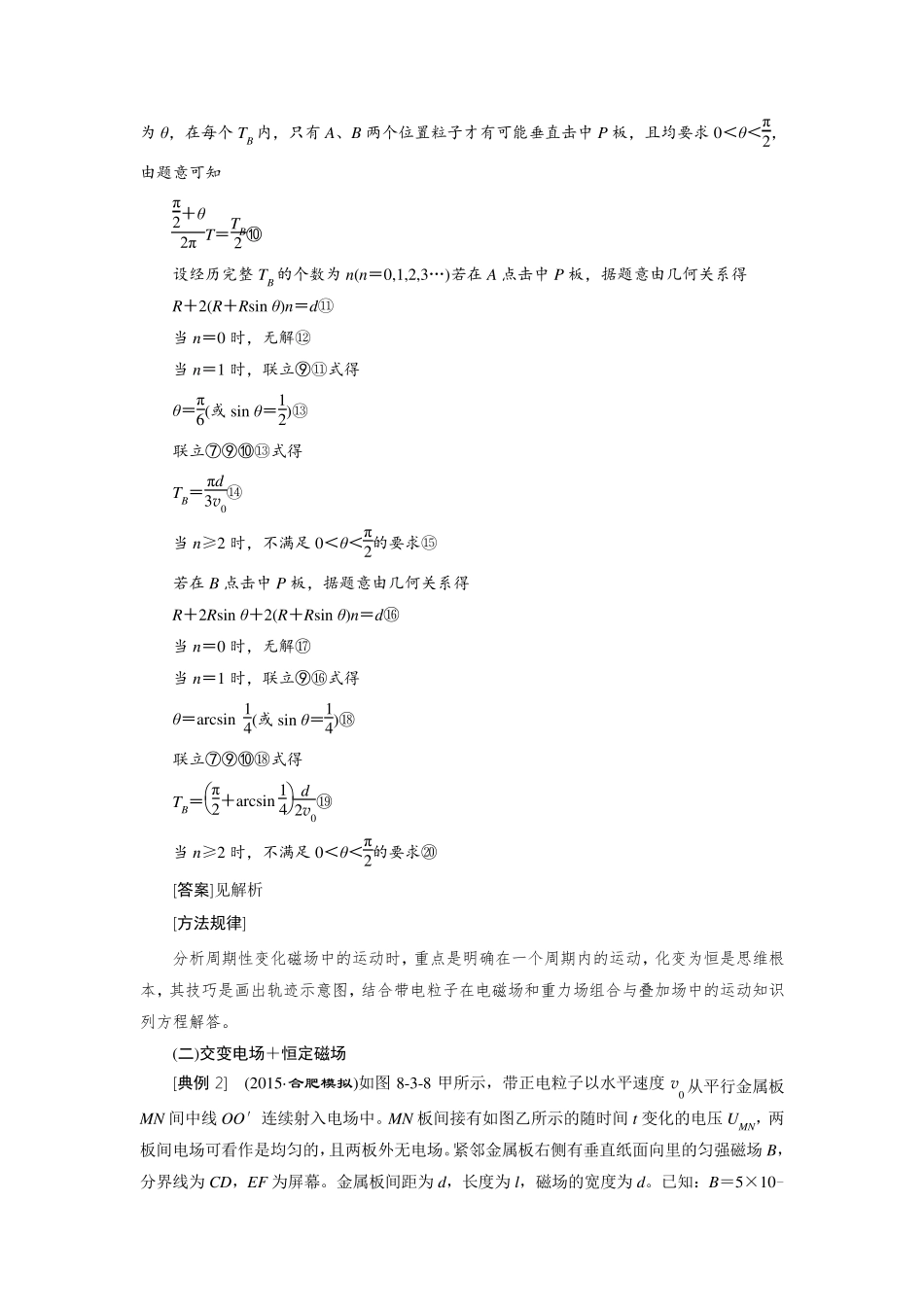

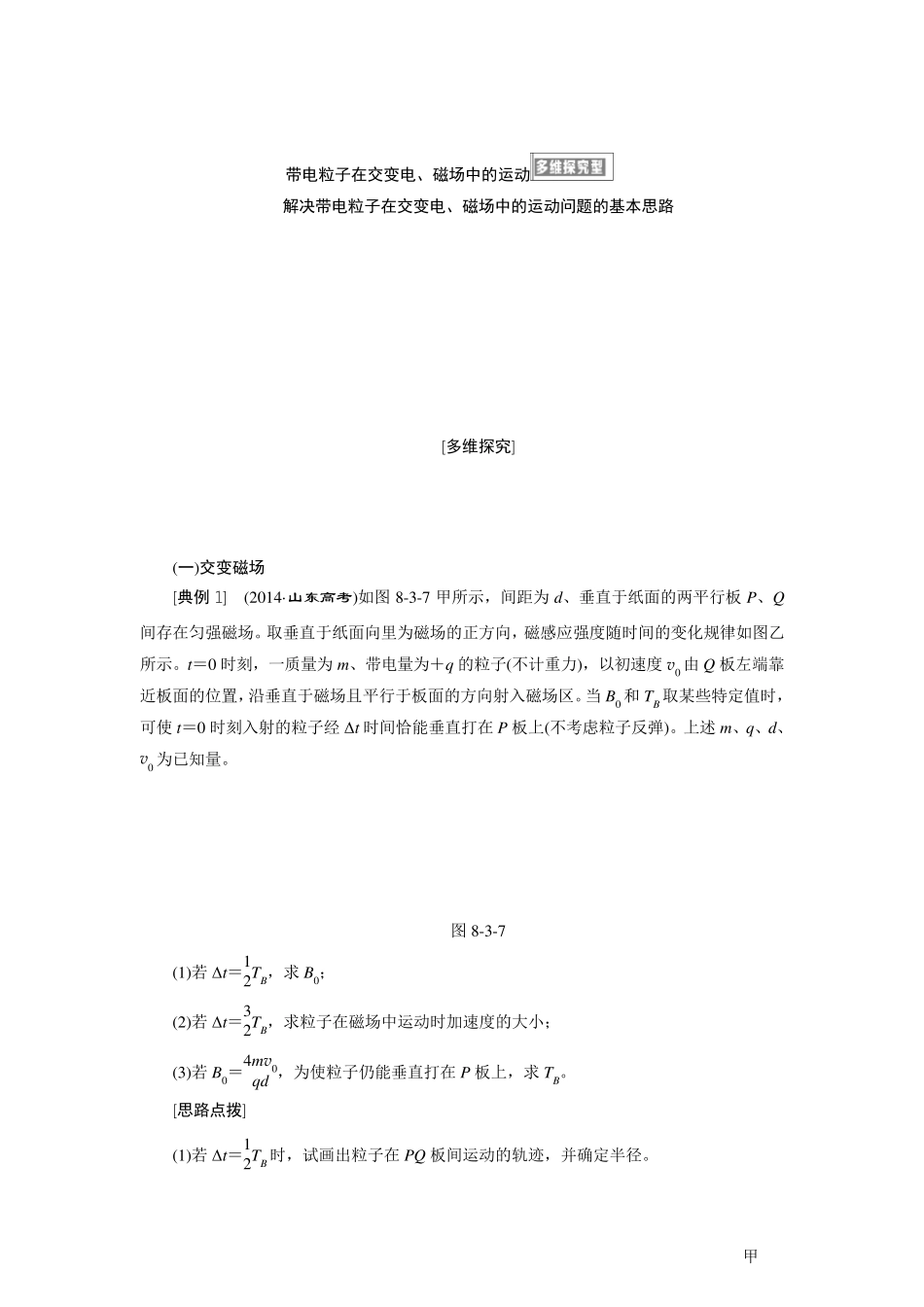

带电粒子在交变电、磁场中的运动 解决带电粒子在交变电、磁场中的运动问题的基本思路 [多维探究] (一)交变磁场 [典例 1] (2014·山东高考)如图8-3-7 甲所示,间距为d、垂直于纸面的两平行板 P、Q间存在匀强磁场。取垂直于纸面向里为磁场的正方向,磁感应强度随时间的变化规律如图乙所示。t=0 时刻,一质量为m、带电量为+q 的粒子(不计重力),以初速度 v0 由 Q 板左端靠近板面的位置,沿垂直于磁场且平行于板面的方向射入磁场区。当 B0 和 TB 取某些特定值时,可使 t=0 时刻入射的粒子经 Δt时间恰能垂直打在 P 板上(不考虑粒子反弹)。上述 m、q、d、v0 为已知量。 图8-3-7 (1)若 Δt=12TB,求 B0; (2)若 Δt=32TB,求粒子在磁场中运动时加速度的大小; (3)若 B0=4mv0qd ,为使粒子仍能垂直打在 P 板上,求 TB。 [思路点拨] (1)若 Δt=12TB 时,试画出粒子在 PQ 板间运动的轨迹,并确定半径。 甲 提示:如图甲,半径R1=d (2 )若Δt=32 TB 时,试画出粒子在PQ 板间运动的轨迹,并确定半径。 提示:如图乙,半径R2=d3 乙 (3 )若B0=4 mv0qd ,则半径为多大?试画出粒子在一个周期内的运动轨迹,并说明在哪些位置可能击中 B 板。 提示:如图丙,由R=mv0qB0得R=14 d 在A、B 两点可能击中B 板 [解析] (1 )设粒子做圆周运动的半径为R1,由牛顿第二定律得qv0B0=mv0 2R1① 据题意由几何关系得 R1=d② 联立①②式得 B0=mv0qd ③ (2 )设粒子做圆周运动的半径为R2,加速度大小为a,由圆周运动公式得 a=v0 2R2④ 据题意由几何关系得 3 R2=d⑤ 联立④⑤式得 a=3 v0 2d ⑥ (3 )设粒子做圆周运动的半径为R,周期为T,由圆周运动公式得T=2πRv0⑦ 由牛顿第二定律得qv0B0=mv0 2R ⑧ 由题意知 B0=4 mv0qd ,代入⑧式得d=4 R⑨ 粒子运动轨迹如图所示,O1、O2 为圆心,O1O2 连线与水平方向的夹角 丙 为θ,在每个TB 内,只有A、B 两个位置粒子才有可能垂直击中P 板,且均要求0<θ<π2,由题意可知 π2+θ2π T=TB2 ⑩ 设经历完整TB 的个数为n(n=0,1,2,3…)若在A 点击中P 板,据题意由几何关系得 R+2(R+Rsin θ)n=d⑪ 当n=0 时,无解⑫ 当n=1 时,联立⑨⑪式得 θ=π6(或sin θ=12)⑬ 联立⑦⑨⑩⑬式得 TB=πd3v0⑭ 当n≥2 时,不满足 0<θ<π2的要求⑮ 若在B 点击中P 板,据题意由几何关系得 R...
