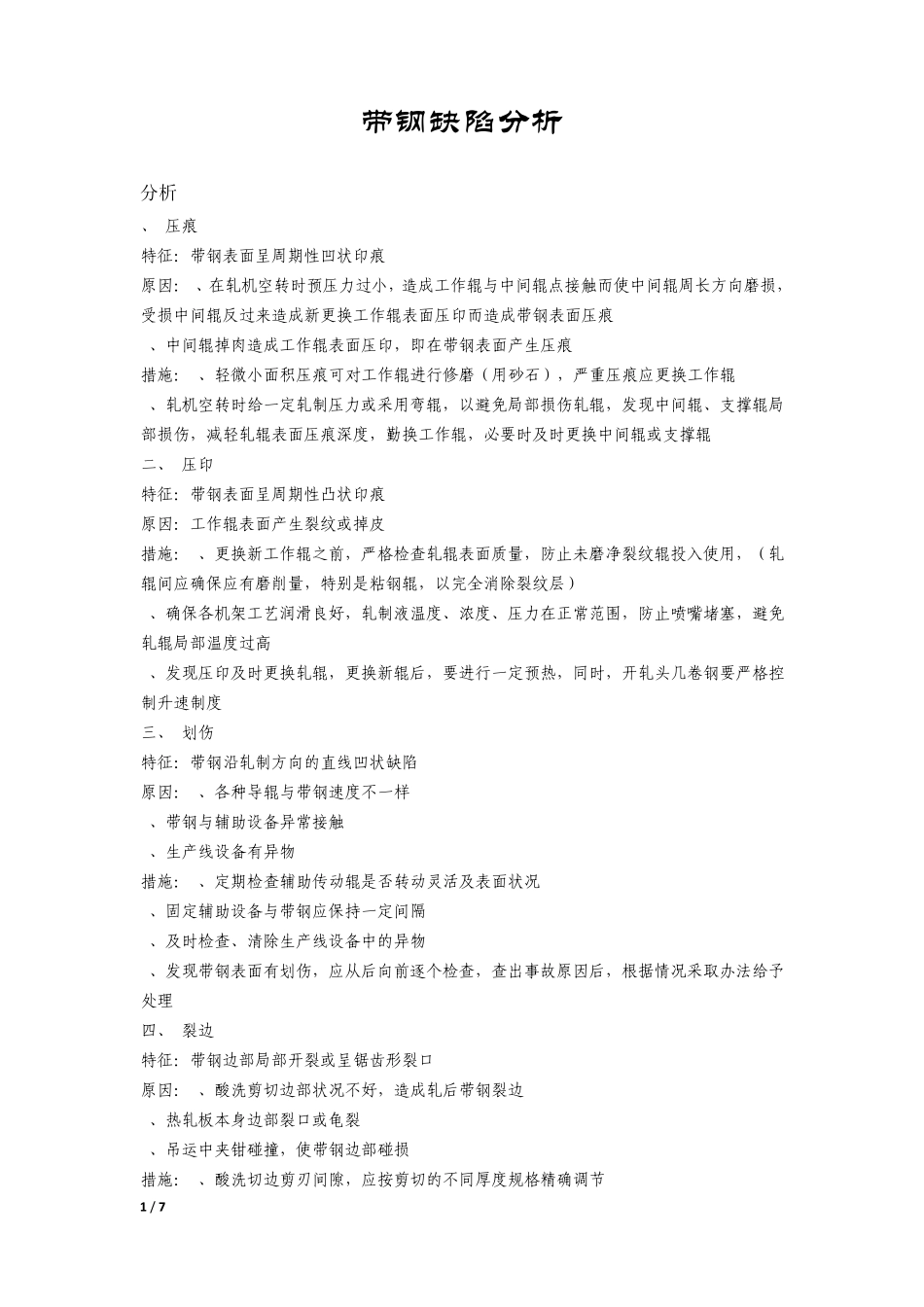

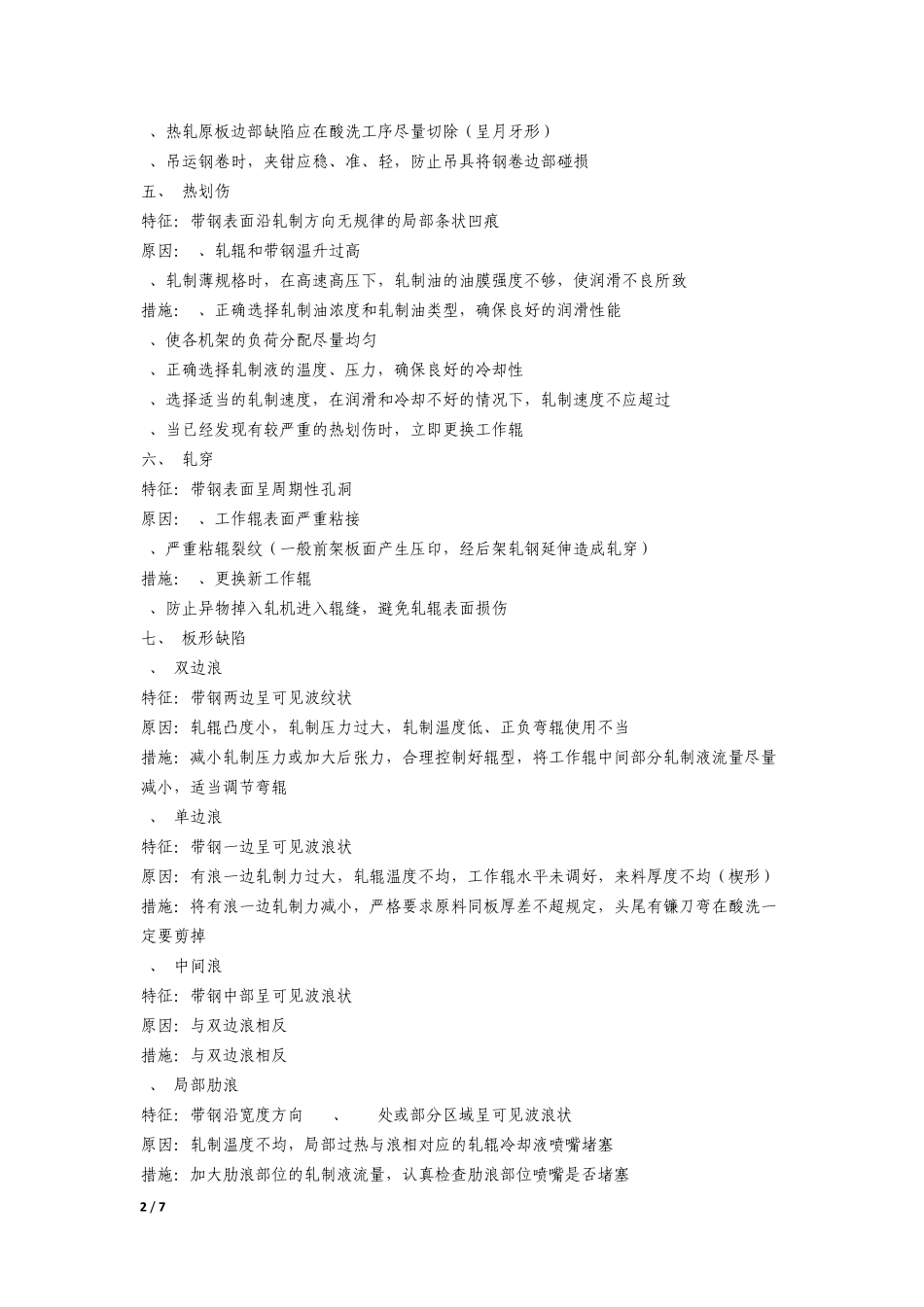

1 / 7 带钢缺陷分析 分析 、 压痕 特征：带钢表面呈周期性凹状印痕 原因：1、在轧机空转时预压力过小，造成工作辊与中间辊点接触而使中间辊周长方向磨损，受损中间辊反过来造成新更换工作辊表面压印而造成带钢表面压痕 2、中间辊掉肉造成工作辊表面压印，即在带钢表面产生压痕 措施：1、轻微小面积压痕可对工作辊进行修磨（用砂石），严重压痕应更换工作辊 2、轧机空转时给一定轧制压力或采用弯辊，以避免局部损伤轧辊，发现中间辊、支撑辊局部损伤，减轻轧辊表面压痕深度，勤换工作辊，必要时及时更换中间辊或支撑辊 二、 压印 特征：带钢表面呈周期性凸状印痕 原因：工作辊表面产生裂纹或掉皮 措施：1、更换新工作辊之前，严格检查轧辊表面质量，防止未磨净裂纹辊投入使用，（轧辊间应确保应有磨削量，特别是粘钢辊，以完全消除裂纹层） 2、确保各机架工艺润滑良好，轧制液温度、浓度、压力在正常范围，防止喷嘴堵塞，避免轧辊局部温度过高 3、发现压印及时更换轧辊，更换新辊后，要进行一定预热，同时，开轧头几卷钢要严格控制升速制度 三、 划伤 特征：带钢沿轧制方向的直线凹状缺陷 原因：1、各种导辊与带钢速度不一样 2、带钢与辅助设备异常接触 3、生产线设备有异物 措施：1、定期检查辅助传动辊是否转动灵活及表面状况 2、固定辅助设备与带钢应保持一定间隔 3、及时检查、清除生产线设备中的异物 4、发现带钢表面有划伤，应从后向前逐个检查，查出事故原因后，根据情况采取办法给予处理 四、 裂边 特征：带钢边部局部开裂或呈锯齿形裂口 原因：1、酸洗剪切边部状况不好，造成轧后带钢裂边 2、热轧板本身边部裂口或龟裂 3、吊运中夹钳碰撞，使带钢边部碰损 措施：1、酸洗切边剪刃间隙，应按剪切的不同厚度规格精确调节 2 / 7 2、热轧原板边部缺陷应在酸洗工序尽量切除（呈月牙形） 3、吊运钢卷时，夹钳应稳、准、轻，防止吊具将钢卷边部碰损 五、 热划伤 特征：带钢表面沿轧制方向无规律的局部条状凹痕 原因：1、轧辊和带钢温升过高 2、轧制薄规格时，在高速高压下，轧制油的油膜强度不够，使润滑不良所致 措施：1、正确选择轧制油浓度和轧制油类型，确保良好的润滑性能 2、使各机架的负荷分配尽量均匀 3、正确选择轧制液的温度、压力，确保良好的冷却性 4、选择适当的轧制速度，在润滑和冷却不好的情况下，轧制速度不应超过 1000mpm 5、当已经发现有较严重的热划伤时，立即更换工作辊...
