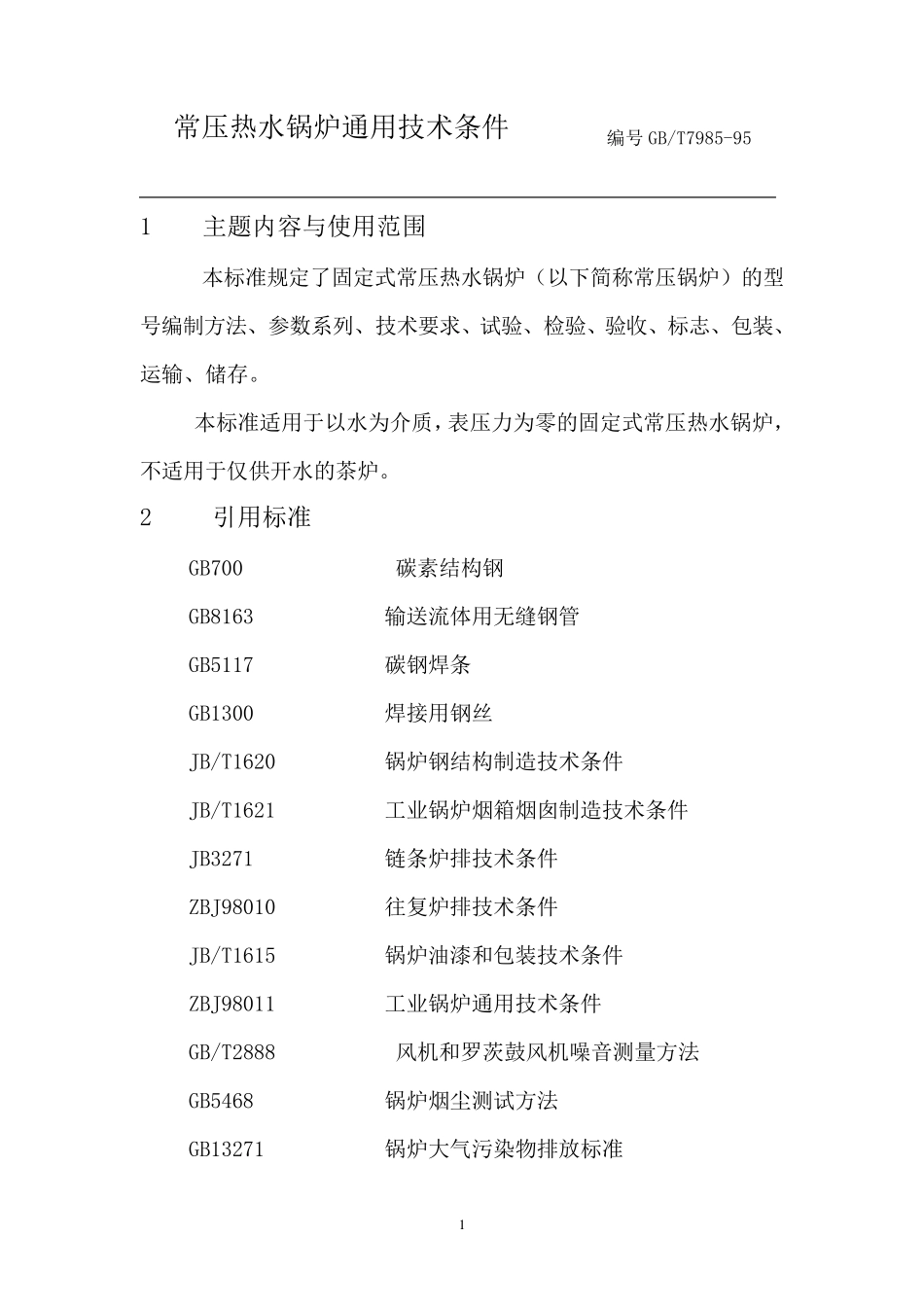

常压热水锅炉通用技术条件_第1页
1/14

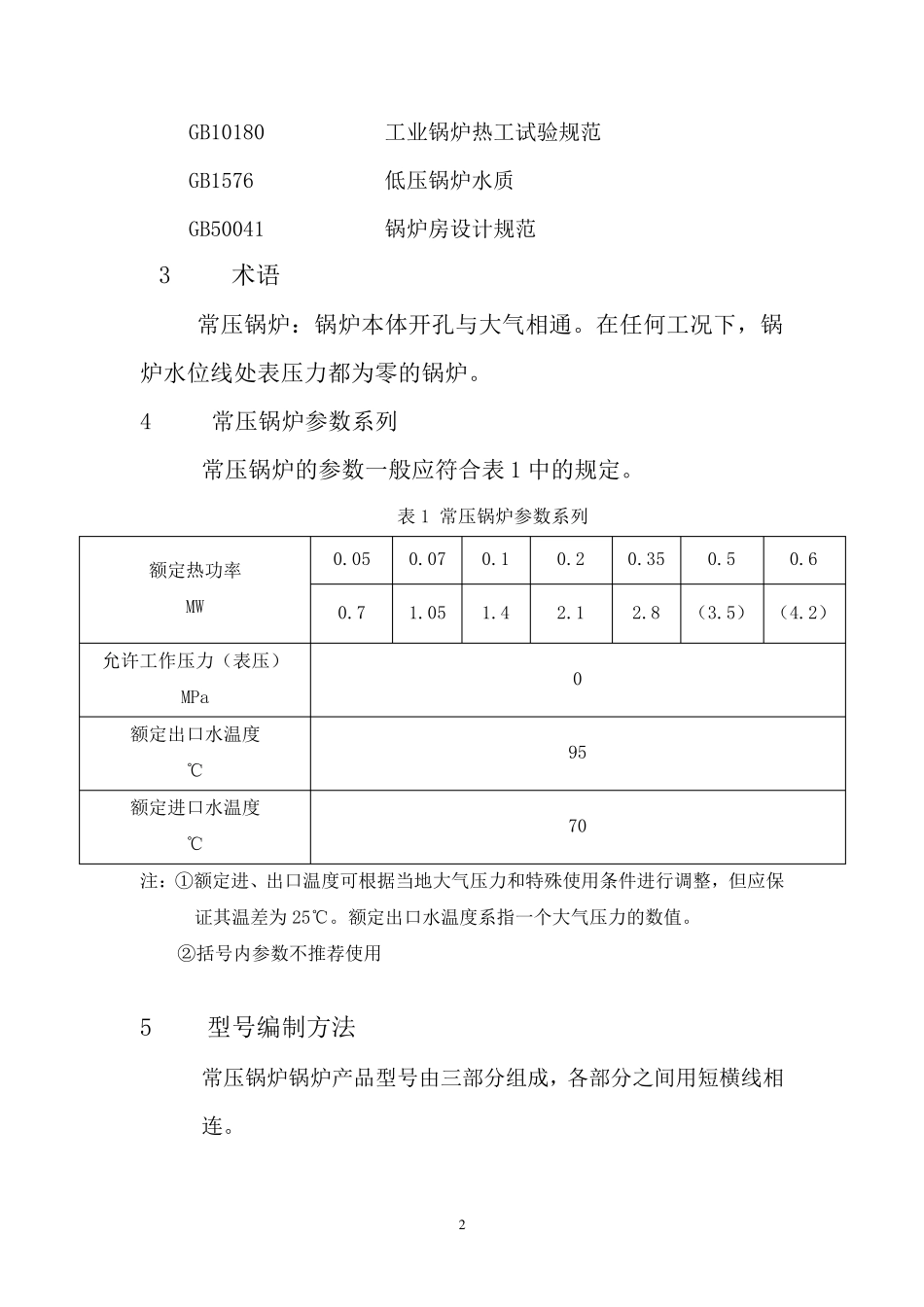

常压热水锅炉通用技术条件_第2页
2/14

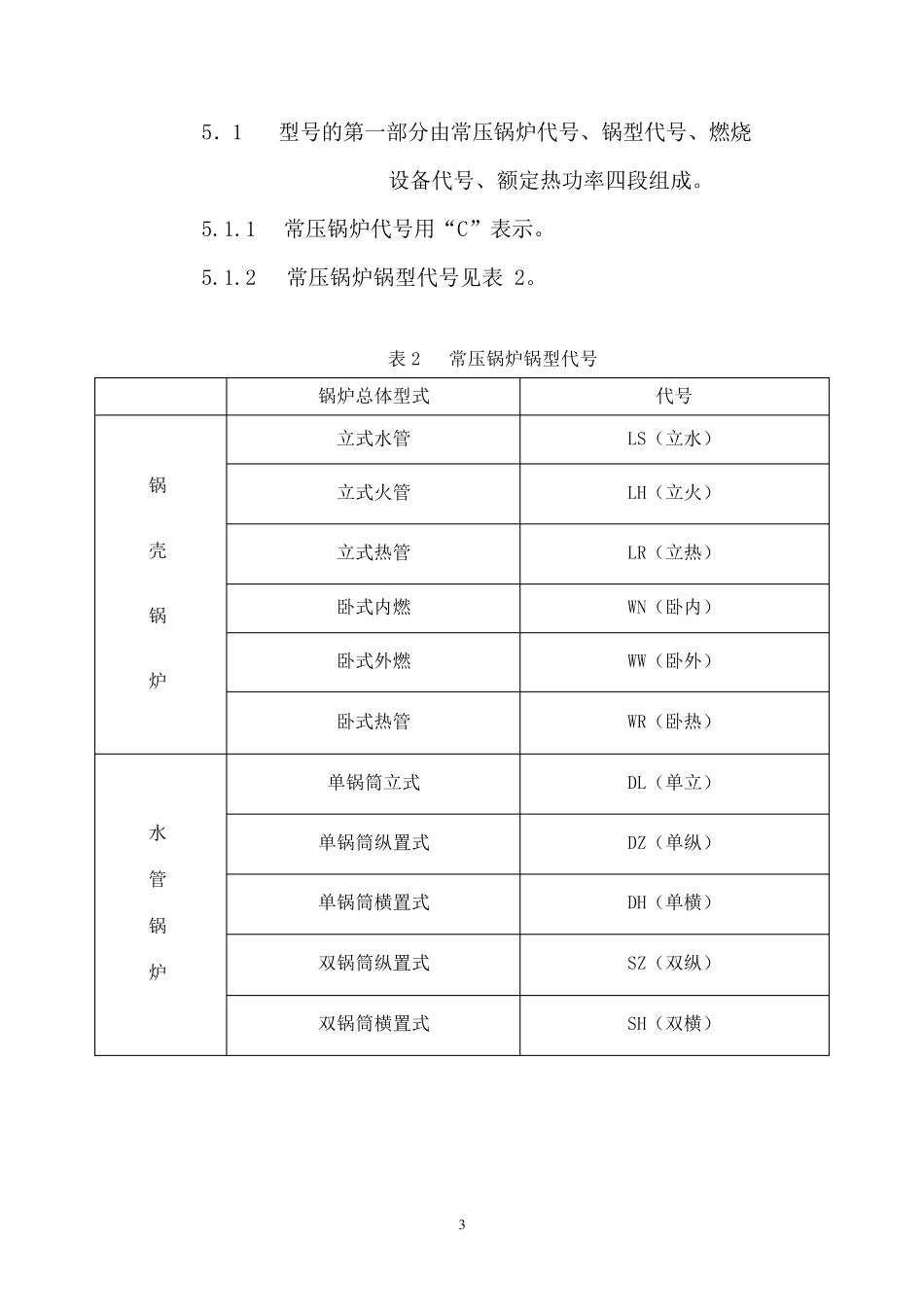

常压热水锅炉通用技术条件_第3页
3/14
1 常压热水锅炉通用技术条件 编号GB/T7985-95 1 主题内容与使用范围 本标准规定了固定式常压热水锅炉(以下简称常压锅炉)的型号编制方法、参数系列、技术要求、试验、检验、验收、标志、包装、运输、储存。 本标准适用于以水为介质,表压力为零的固定式常压热水锅炉,不适用于仅供开水的茶炉。 2 引用标准 GB700 碳素结构钢 GB8163 输送流体用无缝钢管 GB5117 碳钢焊条 GB1300 焊接用钢丝 JB/T1620 锅炉钢结构制造技术条件 JB/T1621 工业锅炉烟箱烟囱制造技术条件 JB3271 链条炉排技术条件 ZBJ98010 往复炉排技术条件 JB/T1615 锅炉油漆和包装技术条件 ZBJ98011 工业锅炉通用技术条件 GB/T2888 风机和罗茨鼓风机噪音测量方法 GB5468 锅炉烟尘测试方法 GB13271 锅炉大气污染物排放标准 2 GB10180 工业锅炉热工试验规范 GB1576 低压锅炉水质 GB50041 锅炉房设计规范 3 术语 常压锅炉:锅炉本体开孔与大气相通。在任何工况下,锅炉水位线处表压力都为零的锅炉。 4 常压锅炉参数系列 常压锅炉的参数一般应符合表1 中的规定。 表1 常压锅炉参数系列 额定热功率 MW 0.05 0.07 0.1 0.2 0.35 0.5 0.6 0.7 1.05 1.4 2.1 2.8 (3.5) (4.2) 允许工作压力(表压) MPa 0 额定出口水温度 ℃ 95 额定进口水温度 ℃ 70 注:①额定进、出口温度可根据当地大气压力和特殊使用条件进行调整,但应保证其温差为25℃。额定出口水温度系指一个大气压力的数值。 ②括号内参数不推荐使用 5 型号编制方法 常压锅炉锅炉产品型号由三部分组成,各部分之间用短横线相连。 3 5.1 型号的第一部分由常压锅炉代号、锅型代号、燃烧 设备代号、额定热功率四段组成。 5.1.1 常压锅炉代号用“C”表示。 5.1.2 常压锅炉锅型代号见表 2。 表 2 常压锅炉锅型代号 锅炉总体型式 代号 锅 壳 锅 炉 立式水管 LS(立水) 立式火管 LH(立火) 立式热管 LR(立热) 卧式内燃 WN(卧内) 卧式外燃 WW(卧外) 卧式热管 WR(卧热) 水 管 锅 炉 单锅筒立式 DL(单立) 单锅筒纵置式 DZ(单纵) 单锅筒横置式 DH(单横) 双锅筒纵置式 SZ(双纵) 双锅筒横置式 SH(双横) 4 5.1.3 常压锅炉燃烧设备代号见表3。 燃烧设备 代 号 固定炉排 G(固) 活动手摇炉排 H(活) 链条炉排 L(链) 往复炉排 W(往) 下饲炉排 A(下) 抽板顶升炉 C(抽...
