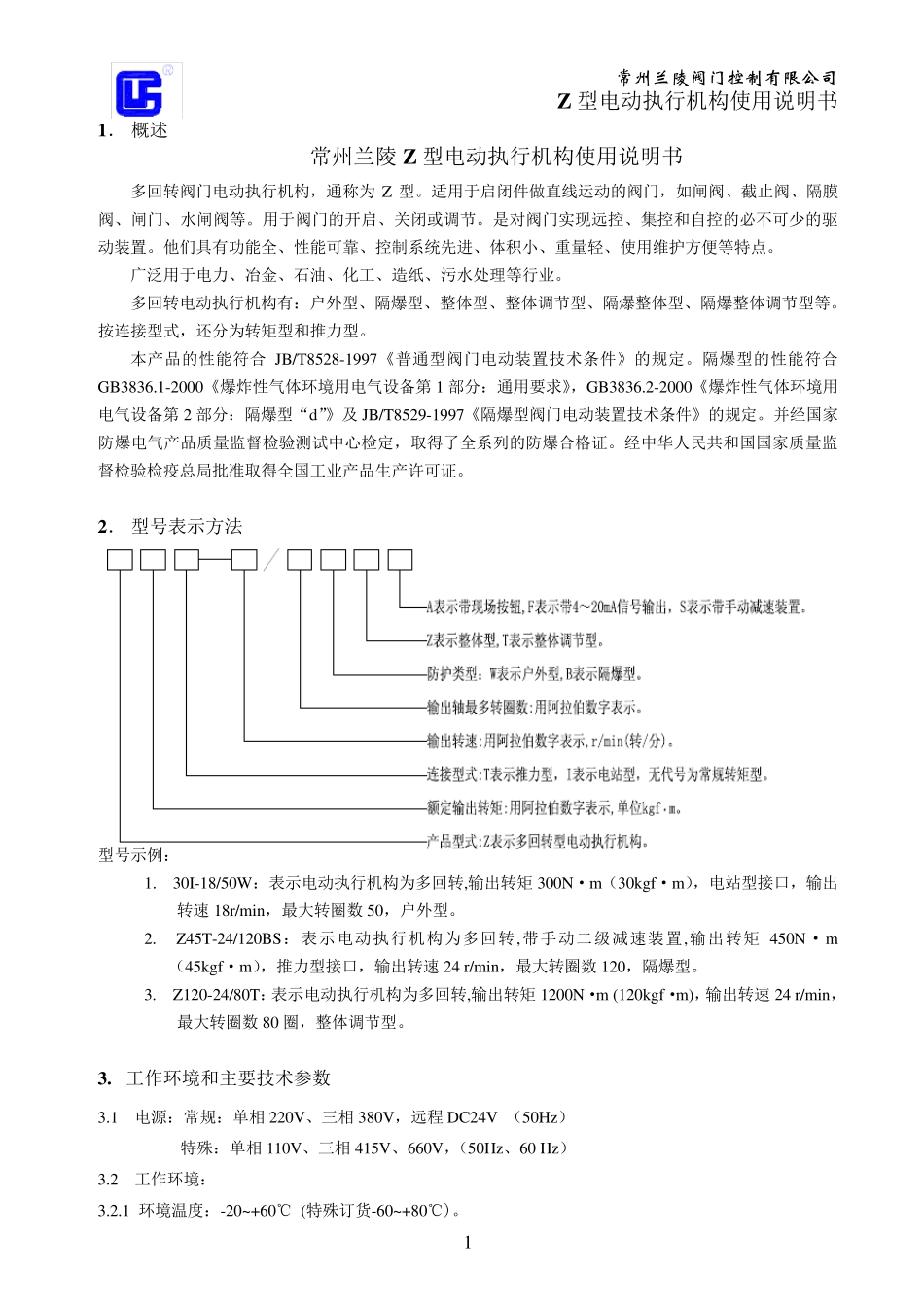

常州兰陵阀门控制有限公司 Z 型 电 动 执 行 机 构 使 用 说 明 书 1 1． 概 述 常 州 兰 陵 Z 型 电 动 执 行 机 构 使 用 说 明 书多 回 转 阀 门 电 动 执 行 机 构 ， 通 称 为Z 型 。 适 用 于 启 闭 件 做 直 线 运 动 的 阀 门 ， 如 闸 阀 、 截 止 阀 、 隔 膜阀 、 闸 门 、 水 闸 阀 等 。 用 于 阀 门 的 开 启 、 关 闭 或 调 节 。 是 对 阀 门 实 现 远 控 、 集 控 和 自 控 的 必 不 可 少 的 驱动 装 置 。 他 们 具 有 功 能 全 、 性 能 可 靠 、 控 制 系 统 先 进 、 体 积 小 、 重 量 轻 、 使 用 维 护 方 便 等 特 点 。 广 泛 用 于 电 力 、 冶 金 、 石 油 、 化 工 、 造 纸 、 污 水 处 理 等 行 业 。 多 回 转 电 动 执 行 机 构 有 ： 户 外 型 、 隔 爆 型 、 整 体 型 、 整 体 调 节 型 、 隔 爆 整 体 型 、 隔 爆 整 体 调 节 型 等 。按 连 接 型 式 ， 还 分 为 转 矩 型 和 推 力 型 。 本 产 品 的 性 能 符 合JB/T8528-1997《普通 型 阀 门 电 动 装 置 技术条件 》的 规定。 隔 爆 型 的 性 能 符 合GB3836.1-2000《爆 炸性 气体 环境用 电 气设备第1 部分 ： 通 用 要求》， GB3836.2-2000《爆 炸性 气体 环境用电 气设备第2 部分 ： 隔 爆 型 “d”》及JB/T8529-1997《隔 爆 型 阀 门 电 动 装 置 技术条件 》的 规定。 并经国家防爆 电 气产 品 质量 监督检验测试中心检定， 取得了全 系 列的 防爆 合 格证。 经中华人民共和 国国家质量 监督检验检疫总局批准取得全 国工 业 产 品 生产 许可 证。 2． 型 号表示方 法 型 号示例： 1. 30I-18/50W： 表示电 动 执 行 机 构 为 多 回 转 ,输出转 矩 300N·m（30kgf·m）， 电 站型 接 口， 输出转 速 18r/min， 最大转 圈数 50， 户 外 型 。 2. Z45T-24/120BS： 表示电 动 执 行 机 构 为 多 回 转 ,带手动 二级减速装 置 ,输出转 矩450N·m（45kgf·m）， 推 力 型 接 口， 输出转 速 24 r/min， 最大转 圈数 120， 隔 爆 ...
