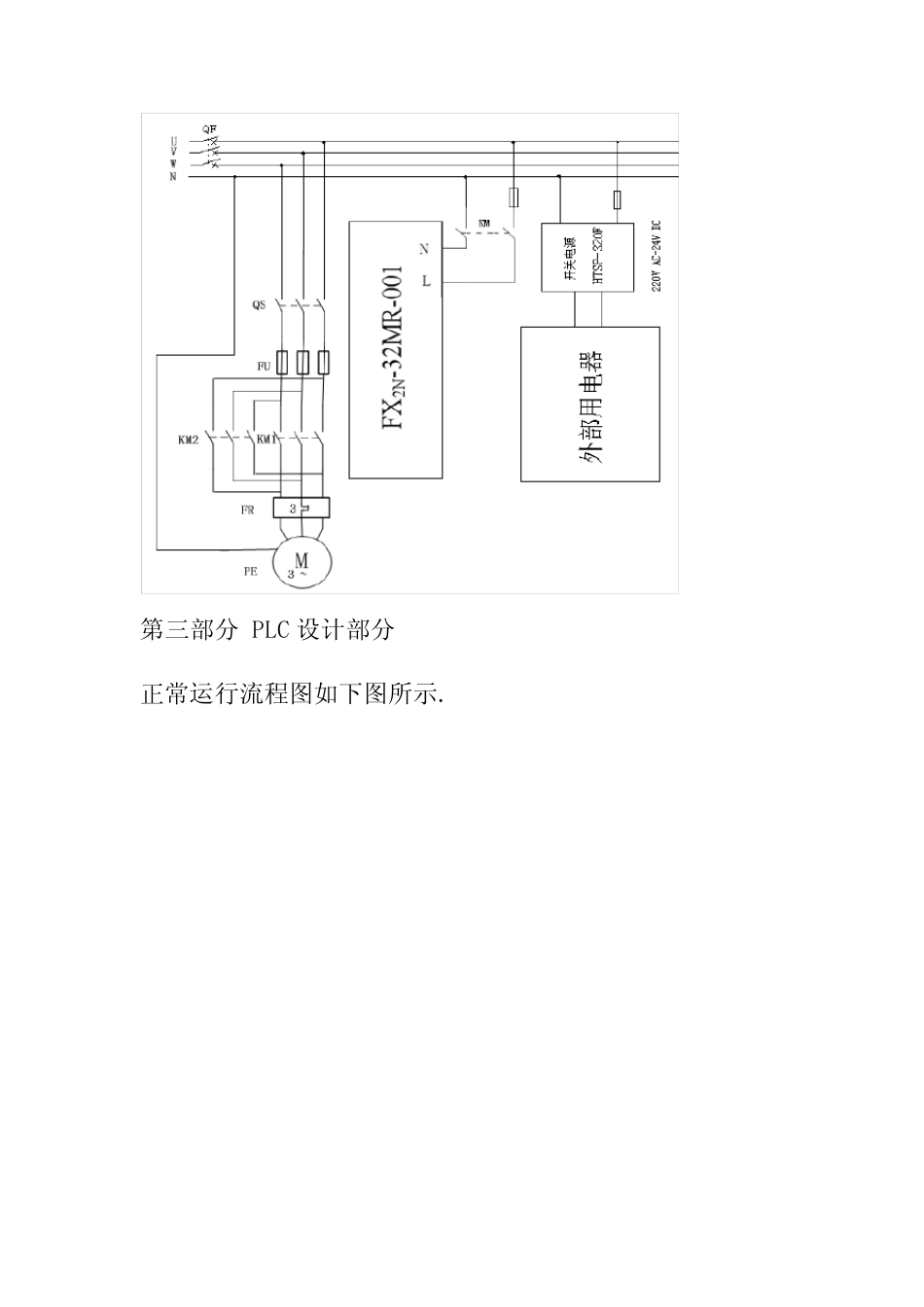

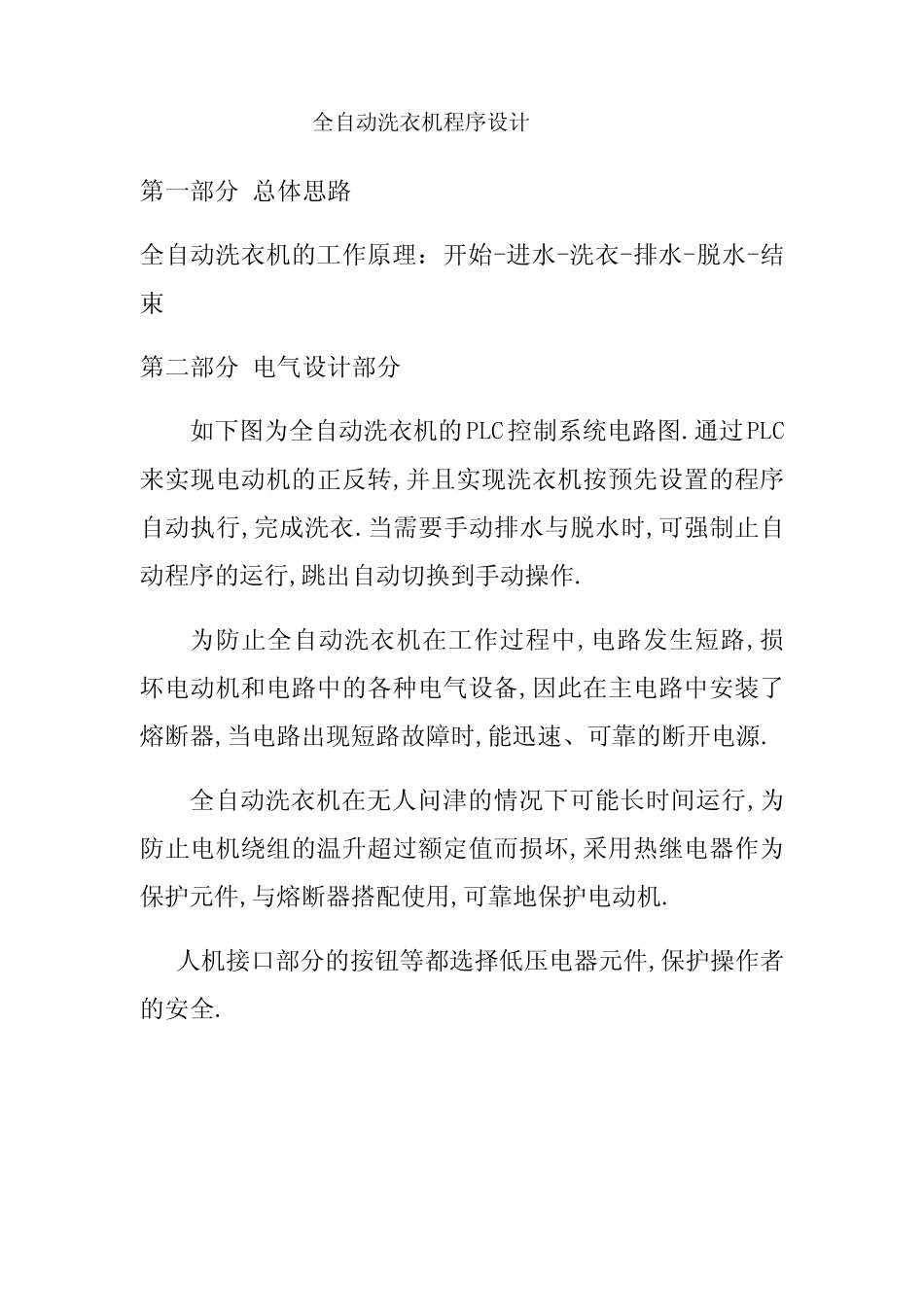

全 自 动 洗 衣 机 程 序 设 计 第 一 部 分 总 体 思 路 全 自 动 洗 衣 机 的 工 作 原 理 ： 开 始 -进 水 -洗 衣 -排 水 -脱 水 -结束 第 二 部 分 电 气 设 计 部 分 如 下 图 为 全 自 动 洗 衣 机 的 PLC控 制 系 统 电 路 图 .通 过 PLC来 实 现 电 动 机 的 正 反 转 ,并 且 实 现 洗 衣 机 按 预 先 设 置 的 程 序自 动 执 行 ,完 成 洗 衣 .当 需 要 手 动 排 水 与 脱 水 时 ,可 强 制 止 自动 程 序 的 运 行 ,跳 出 自 动 切 换 到 手 动 操 作 . 为 防 止 全 自 动 洗 衣 机 在 工 作 过 程 中 ,电 路 发 生 短 路 ,损坏 电 动 机 和 电 路 中 的 各 种 电 气 设 备 ,因 此 在 主 电 路 中 安 装 了熔 断 器 ,当 电 路 出 现 短 路 故 障 时 ,能 迅 速 、 可 靠 的 断 开 电 源 . 全 自 动 洗 衣 机 在 无 人 问 津 的 情 况 下 可 能 长 时 间 运 行 ,为防 止 电 机 绕 组 的 温 升 超 过 额 定 值 而 损 坏 ,采 用 热 继 电 器 作 为保 护元件,与 熔 断 器 搭配使用 ,可 靠 地保 护电 动 机 . 人 机 接口部 分 的 按 钮等都选择低压电 器 元件,保 护操 作 者的 安 全 . 第 三 部 分 PLC 设 计 部 分 正 常 运 行 流 程 图 如 下 图 所 示 . 设 定 水 位 按 启 动 按进 水 水 位 到 设 定 水停 止 进 水 计时正 转 洗 衣 计时反 转 洗 衣 计时洗 衣5开 始 N Y N N Y Y Y Y Y N N N N 停 止 洗 衣 计时N 停 止 洗 衣 计时N 停 止 进 水 停 止 按 钮 闭 合 超 水 是 否 排脱 水 计时洗 衣 过 程 运 行3洗 完 报 警 计时结 束 超 重 报 警 Y Y Y N N N N 排 水 Y Y 3 2 强 制 运 行 流 程 图 如 下 开正 常 运 行 按 停 止 按洗 涤 电 机 和 脱 水 桶 停 止 转动 、 进 水 和 排 水 电 磁 阀 闭 合 排 水 打 开 手 动 排 水 开打 开 手 动 脱 水 开脱 水 结 束 Y Y Y N N N 1 程 序 的 构 成 这 个 程 序 有 自 动 方 式 ...
