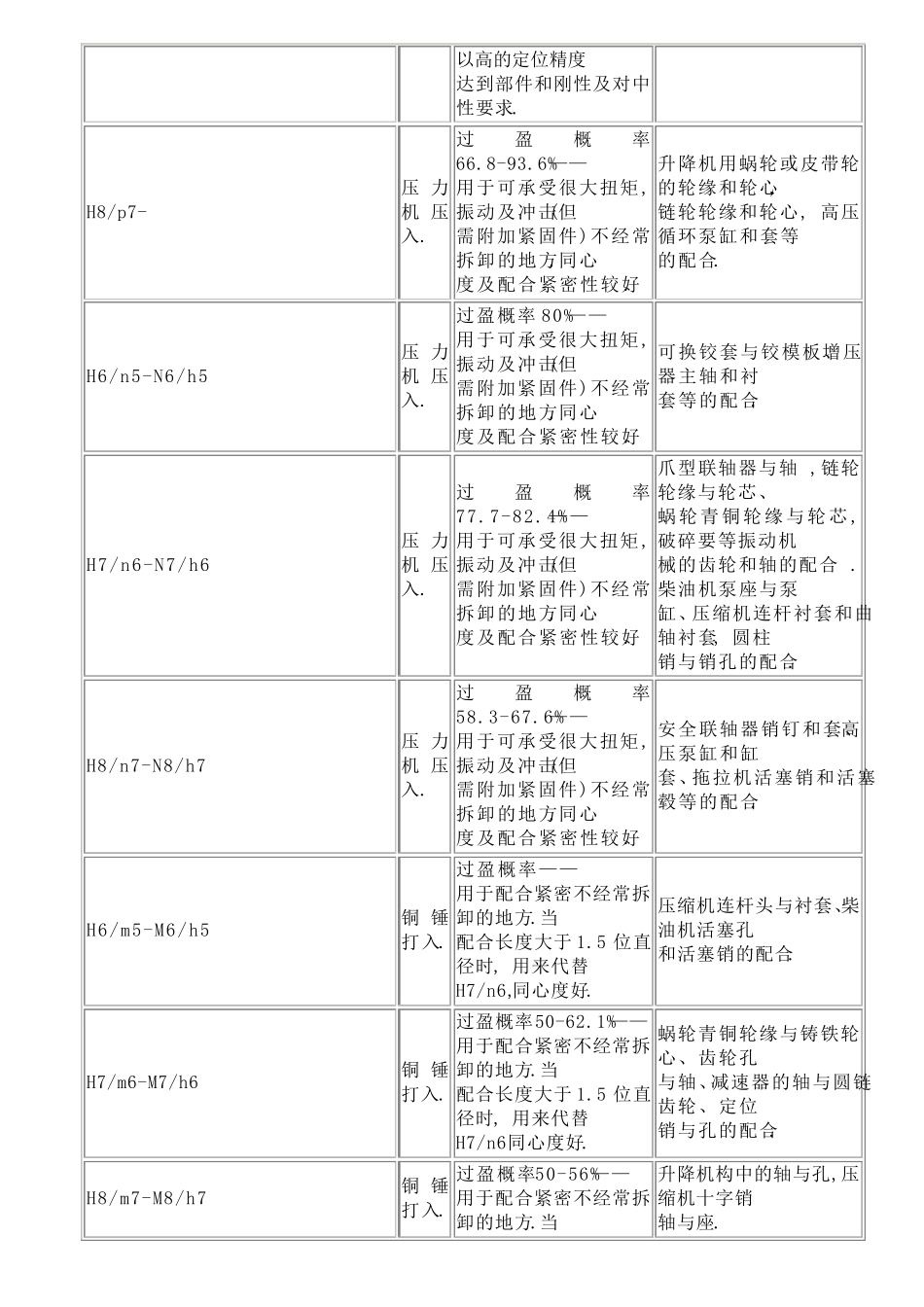

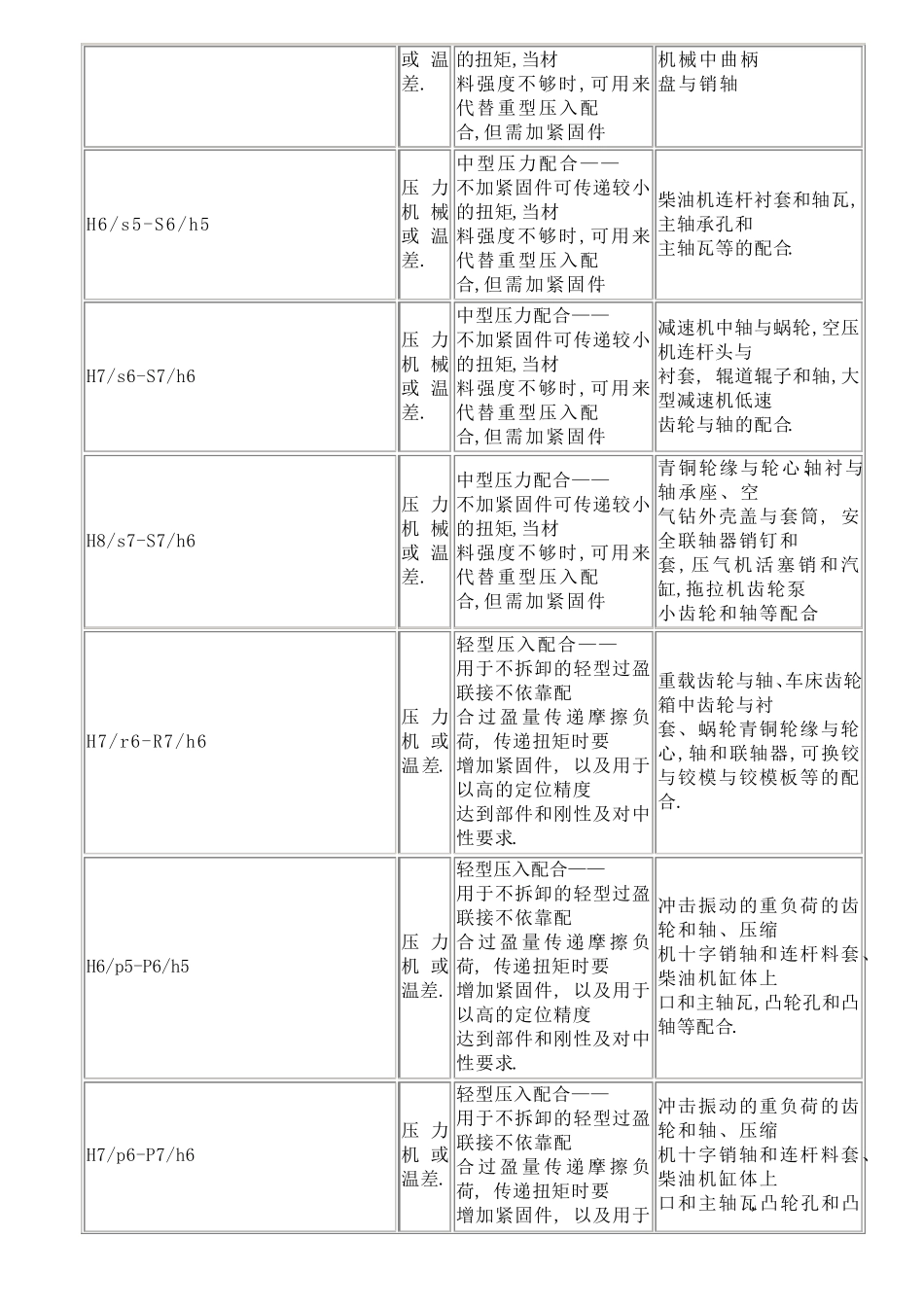

常用优先配合特性及选用举例 基孔-基轴 装配方法 配合特性及使用条件 应用举例 H7/z6- 温差法 特重型压入配合—— 用于承受很大的扭矩或变载、冲击、 振动负荷处,配合处不加紧固件,材料的 许用应力要求很大. 中小型交流电机轴壳上绝缘体和接触 环,柴油机传动轴壳体和分电器衬套. H7/y6- 温差法 用于承受很大的扭矩或变载、冲击、 振动负荷处,配合处不加紧固件,材料的 许用应力要求很大. 小轴肩和环. 温差法. 温差法 特重型压入配合—— 用于承受很大的扭矩或变载、冲击、 振动负荷处,配合处不加紧固件,材料的 许用应力要求很大. 钢和轻合金或塑料等不同材料的配合, 如柴油机销轴与壳体、气缸盖与进气门 座等的配合. H7/v6-U7/h6 压力机 械或 温差. 重型压入配合—— 用于传递较大扭矩, 配合处不加紧固 件即可得到十分牢固的连接. 材料的许 用应力要求较大. 车轮轮箍与轮芯、联轴器与轴, 轧钢 设 备中 的 辊 子 与心 轴, 拖拉机活塞销和 活塞壳、船舵尾轴和衬套等的配合. H7/u6-U7/h6 压力机 械或 温差. 重型压入配合—— 用于传递较大扭矩, 配合处不加紧固 件即可得到十分牢固的连接. 材料的许 用应力要求较大. 车轮轮箍与轮芯、联轴器与轴, 轧钢 设 备中 的 辊 子 与心 轴, 拖拉机活塞销和 活塞壳、船舵尾轴和衬套等的配合. H8/u7-U7/h6 压力机 械或 温差. 重型压入配合—— 用于传递较大扭矩, 配合处不加紧固 件即可得到十分牢固的连接. 材料的许 用应力要求较大. 蜗轮青铜轮缘与钢轮心, 安全联轴器 销轴与套、螺纹车蜗杆轴衬与箱体孔等 的配合. H6/t5-T6/h5 压力机 械或 温差. 中型压力配合—— 不加紧固件可传递较小的扭矩,当材 料强度不够时,可用来代替重型压入配 合,但需加紧固件. 齿轮孔和轴的配合. H7/t6(H8/t7)-T7/h6 压力机 械中型压力配合—— 不加紧固件可传递较小联轴器与轴. 含油轴承和轴承座、农业或温差. 的扭矩,当材 料强度不够时,可用来代替重型压入配 合,但需加紧固件. 机械中曲柄 盘与销轴 H6/s5-S6/h5 压力机械或温差. 中型压力配合—— 不加紧固件可传递较小的扭矩,当材 料强度不够时,可用来代替重型压入配 合,但需加紧固件. 柴油机连杆衬套和轴瓦,主轴承孔和 主轴瓦等的配合. H7/s6-S7/h6 压力机械或温差. 中型压力配合—— 不加紧固件可传递较小的扭矩,当材 料强度不够时,可用来代替重型压入配 合,...
