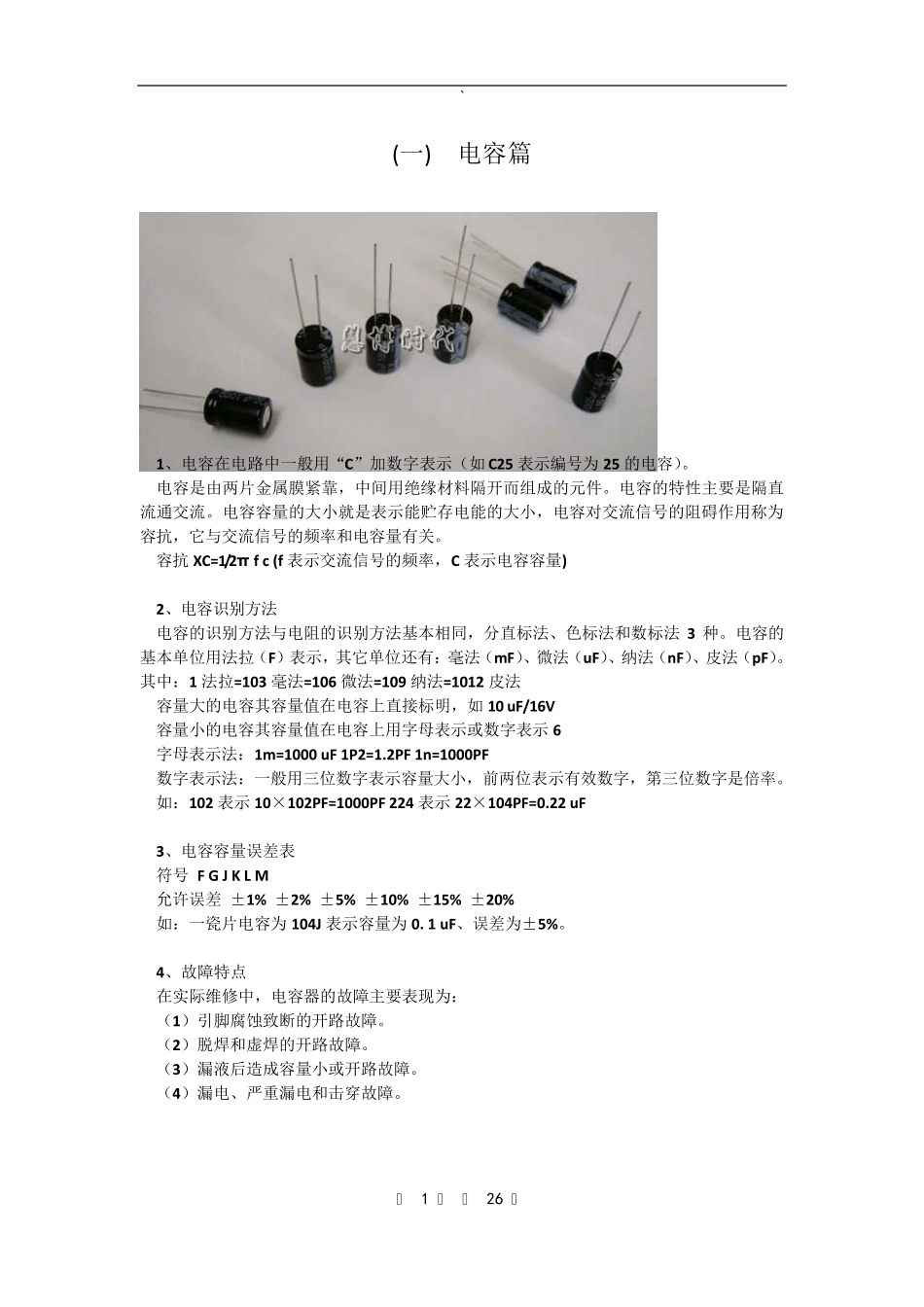

常用元器件及PCB知识_第1页
1/26

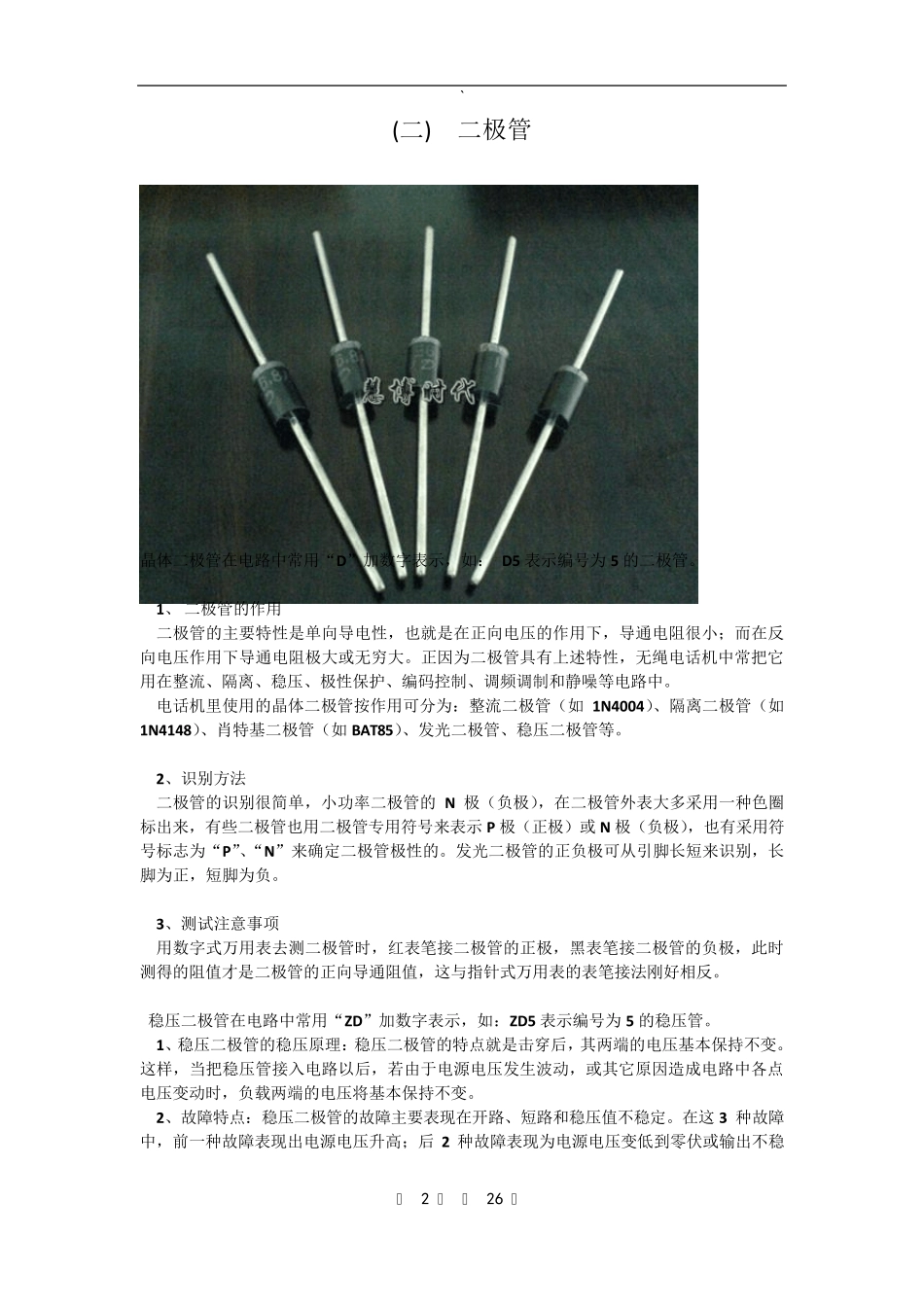

常用元器件及PCB知识_第2页
2/26

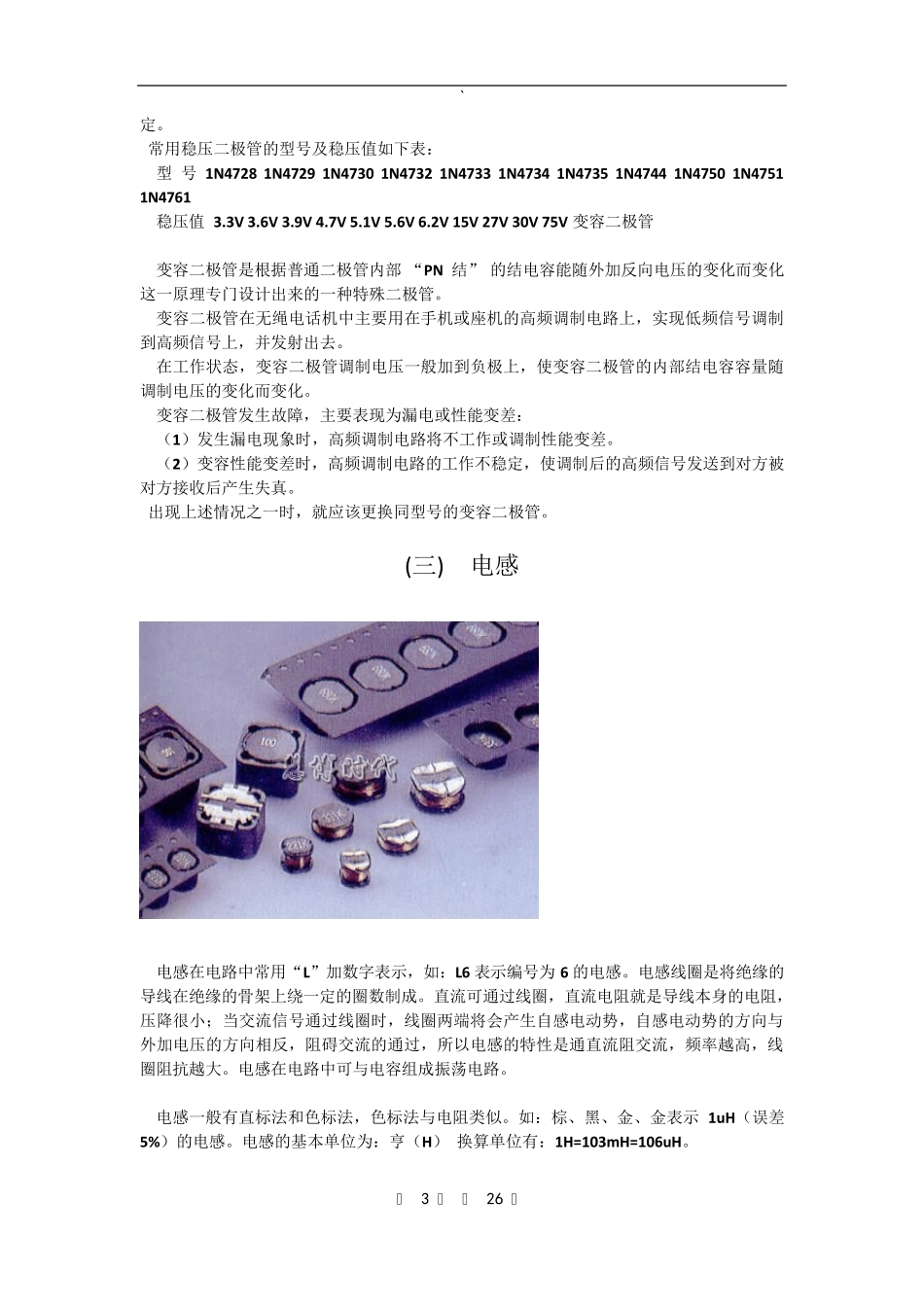

常用元器件及PCB知识_第3页
3/26
` 第 1 页 共 26 页 (一) 电容篇 1、电容在电路中一般用“C”加数字表示(如C25 表示编号为25 的电容)。 电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。 容抗XC=1/2π f c (f 表示交流信号的频率,C 表示电容容量) 2、电容识别方法 电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3 种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1 法拉=103 毫法=106 微法=109 纳法=1012 皮法 容量大的电容其容量值在电容上直接标明,如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示6 字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。 如:102 表示10×102PF=1000PF 224 表示22×104PF=0.22 uF 3、电容容量误差表 符号 F G J K L M 允许误差 ±1% ±2% ±5% ±10% ±15% ±20% 如:一瓷片电容为104J 表示容量为0. 1 uF、误差为±5%。 4、故障特点 在实际维修中,电容器的故障主要表现为: (1)引脚腐蚀致断的开路故障。 (2)脱焊和虚焊的开路故障。 (3)漏液后造成容量小或开路故障。 (4)漏电、严重漏电和击穿故障。 ` 第 2 页 共 26 页 (二) 二极管 晶体二极管在电路中常用“D”加数字表示,如: D5 表示编号为 5 的二极管。 1、 二极管的作用 二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为:整流二极管(如 1N4004)、隔离二极管(如1N4148)、肖特基二极管(如 BAT85)、发光二极管、稳压二极管等。 2、识别方法 二极管的识别很简单,小功率二极管的 N 极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示 P 极(正极)或 N 极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为...
