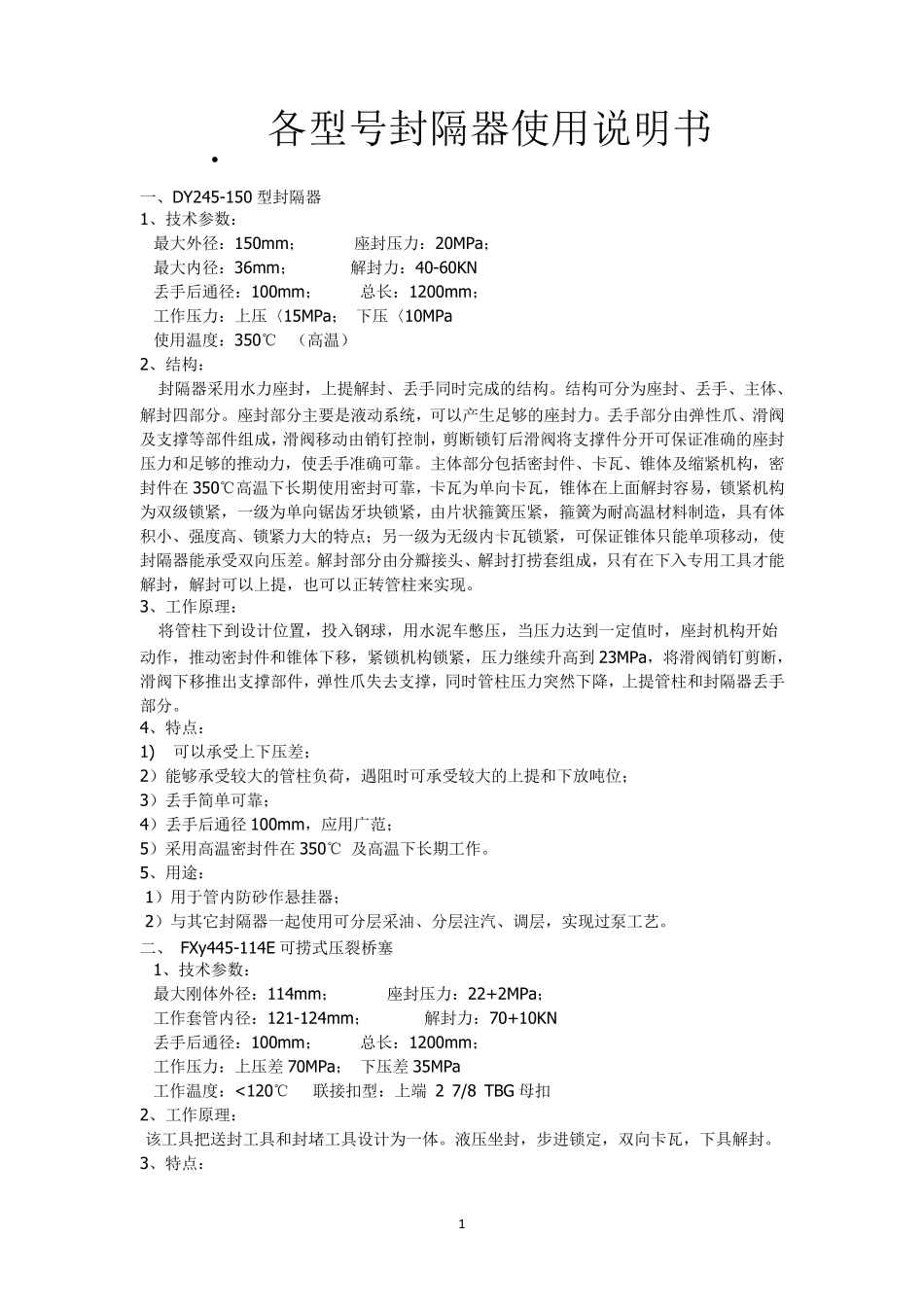

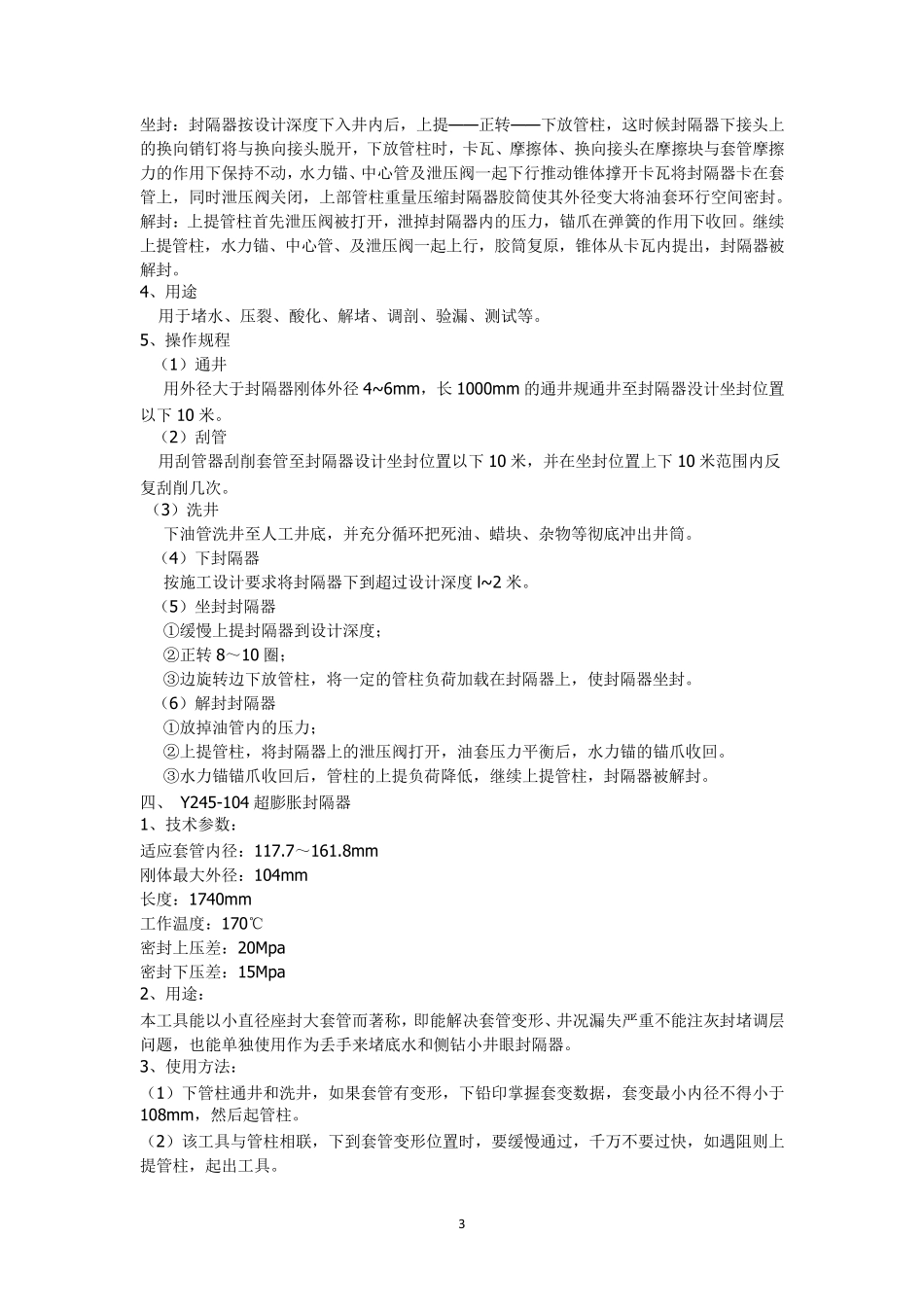

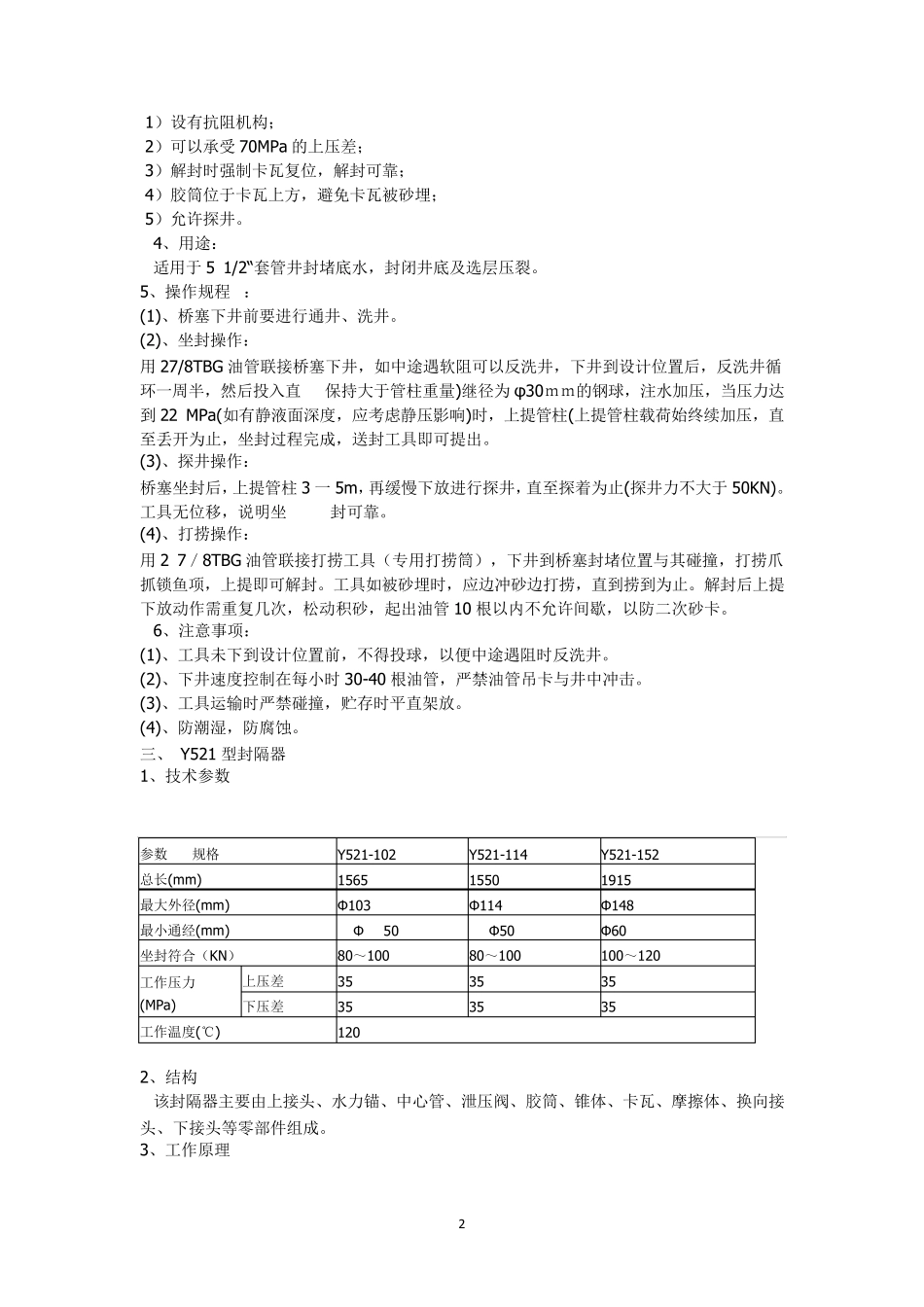

1 • 各型号封隔器使用说明书 一、DY245-150 型封隔器 1、技术参数： 最大外径：150mm； 座封压力：20MPa； 最大内径：36mm； 解封力：40-60KN 丢手后通径：100mm； 总长：1200mm； 工作压力：上压〈15MPa； 下压〈10MPa 使用温度：350℃ （高温） 2、结构： 封隔器采用水力座封，上提解封、丢手同时完成的结构。结构可分为座封、丢手、主体、解封四部分。座封部分主要是液动系统，可以产生足够的座封力。丢手部分由弹性爪、滑阀及支撑等部件组成，滑阀移动由销钉控制，剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力，使丢手准确可靠。主体部分包括密封件、卡瓦、锥体及缩紧机构，密封件在 350℃高温下长期使用密封可靠，卡瓦为单向卡瓦，锥体在上面解封容易，锁紧机构为双级锁紧，一级为单向锯齿牙块锁紧，由片状箍簧压紧，箍簧为耐高温材料制造，具有体积小、强度高、锁紧力大的特点；另一级为无级内卡瓦锁紧，可保证锥体只能单项移动，使封隔器能承受双向压差。解封部分由分瓣接头、解封打捞套组成，只有在下入专用工具才能解封，解封可以上提，也可以正转管柱来实现。 3、工作原理： 将管柱下到设计位置，投入钢球，用水泥车憋压，当压力达到一定值时，座封机构开始动作，推动密封件和锥体下移，紧锁机构锁紧，压力继续升高到 23MPa，将滑阀销钉剪断，滑阀下移推出支撑部件，弹性爪失去支撑，同时管柱压力突然下降，上提管柱和封隔器丢手部分。 4、特点： 1) 可以承受上下压差； 2）能够承受较大的管柱负荷，遇阻时可承受较大的上提和下放吨位； 3）丢手简单可靠； 4）丢手后通径100mm，应用广范； 5）采用高温密封件在 350℃ 及高温下长期工作。 5、用途： 1）用于管内防砂作悬挂器； 2）与其它封隔器一起使用可分层采油、分层注汽、调层，实现过泵工艺。 二、 FXy445-114E 可捞式压裂桥塞 1、技术参数： 最大刚体外径：114mm； 座封压力：22+2MPa； 工作套管内径：121-124mm； 解封力：70+10KN 丢手后通径：100mm； 总长：1200mm； 工作压力：上压差 70MPa； 下压差 35MPa 工作温度：<120℃ 联接扣型：上端 2 7/8 TBG 母扣 2、工作原理： 该工具把送封工具和封堵工具设计为一体。液压坐封，步进锁定，双向卡瓦，下具解封。 3、特点： 2 1）设有抗阻机构； 2）可以承受 70MPa 的上压差； 3）解封时强制卡瓦复位，解封可靠； 4）胶筒位于卡瓦上方，避免卡瓦...
