常用工程塑料手册VIP免费

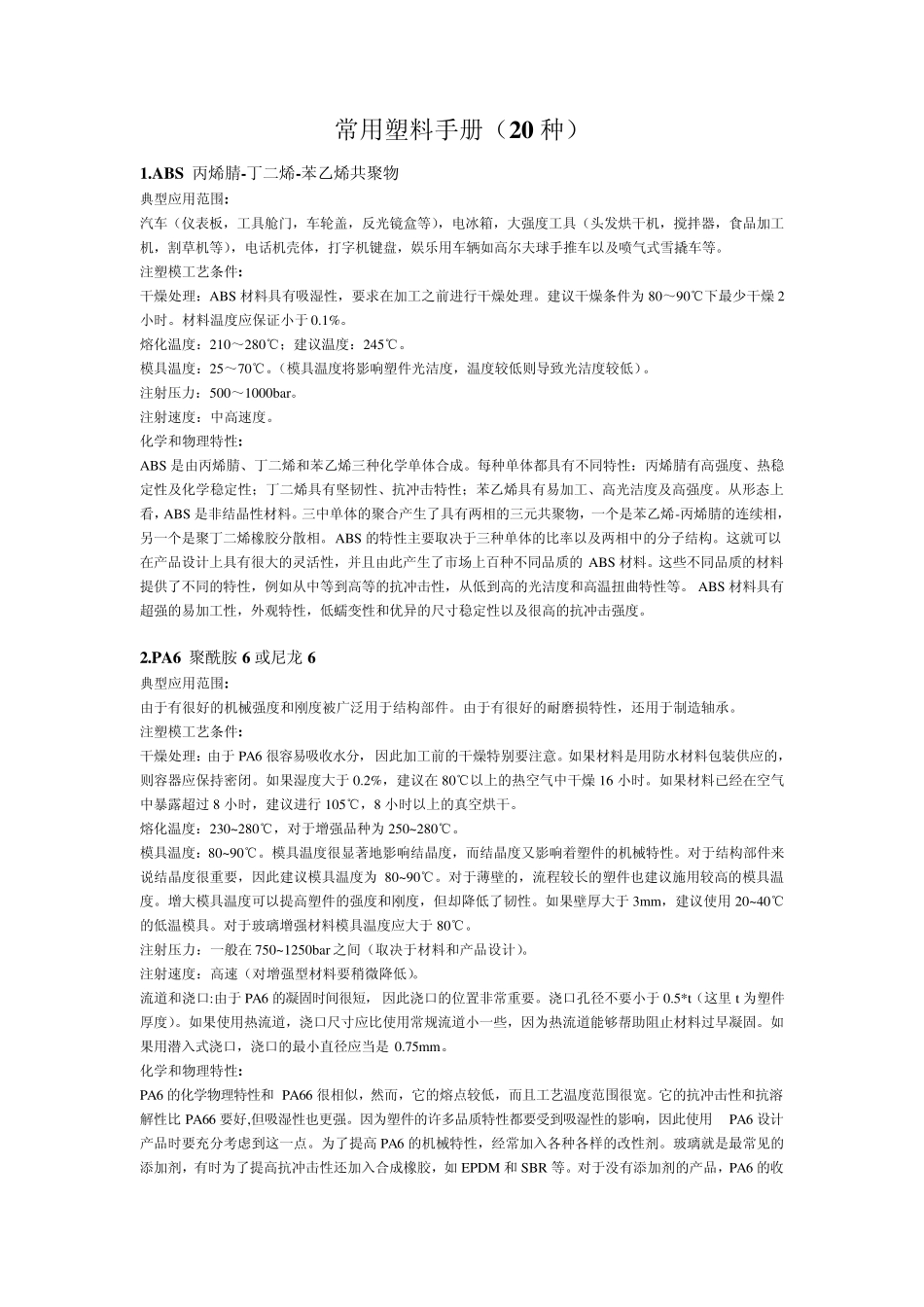

常用塑料手册（20 种） 1.ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围: 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理：ABS 材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80～90℃下最少干燥2小时。材料温度应保证小于 0.1%。 熔化温度：210～280℃；建议温度：245℃。 模具温度：25～70℃。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500～1000bar。 注射速度：中高速度。 化学和物理特性: ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS 是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的 ABS 材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS 材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。 2.PA6 聚酰胺 6 或尼龙 6 典型应用范围: 由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。 注塑模工艺条件: 干燥处理：由于 PA6 很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于 0.2%，建议在80℃以上的热空气中干燥16 小时。如果材料已经在空气中暴露超过 8 小时，建议进行105℃，8 小时以上的真空烘干。 熔化温度：230~ 280℃，对于增强品种为250~ 280℃。 模具温度：80~ 90℃。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~ 90℃。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于 3mm，建议使用20~ 40℃的低温模具。对于玻璃增强材料模具温度应大...
