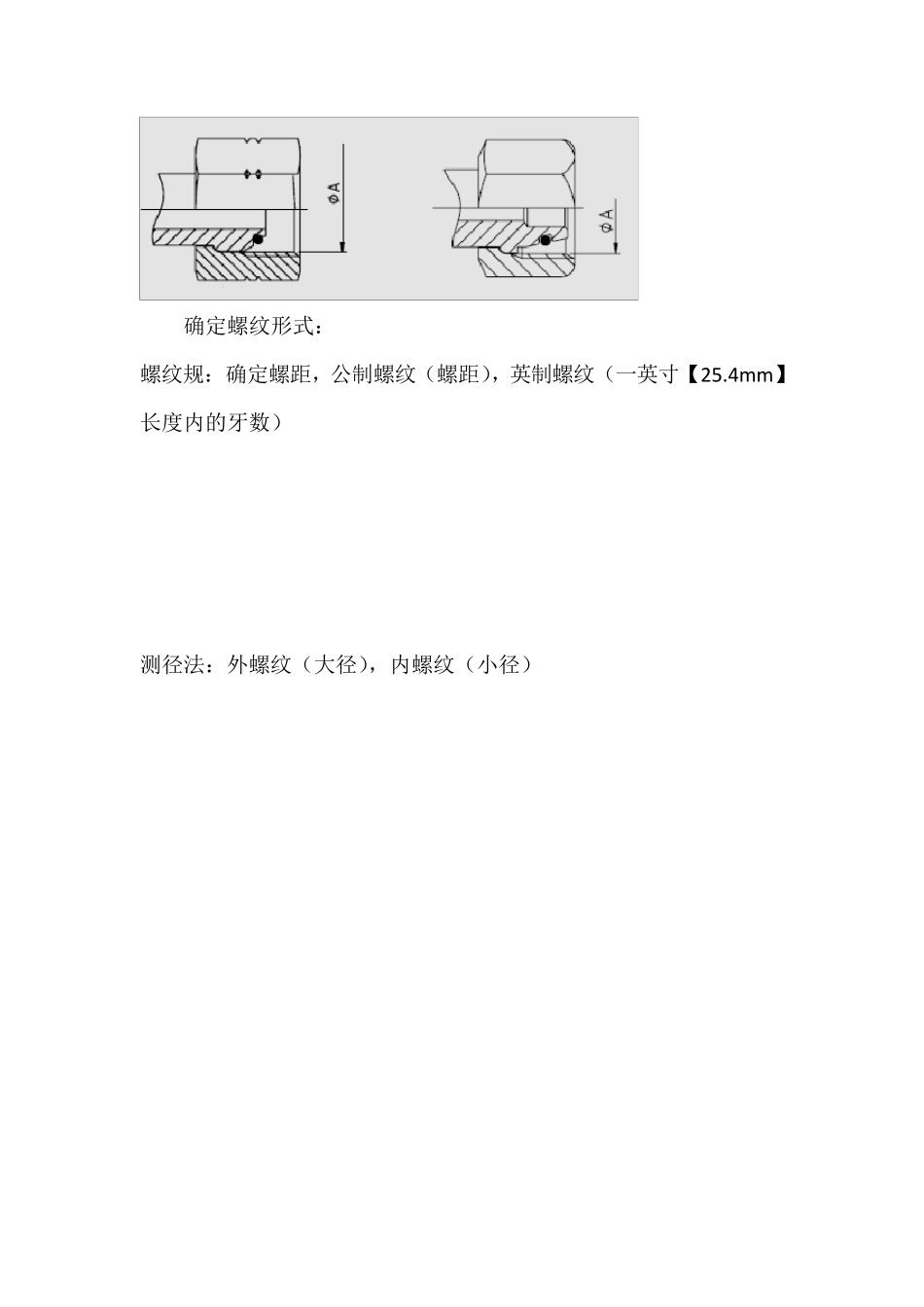

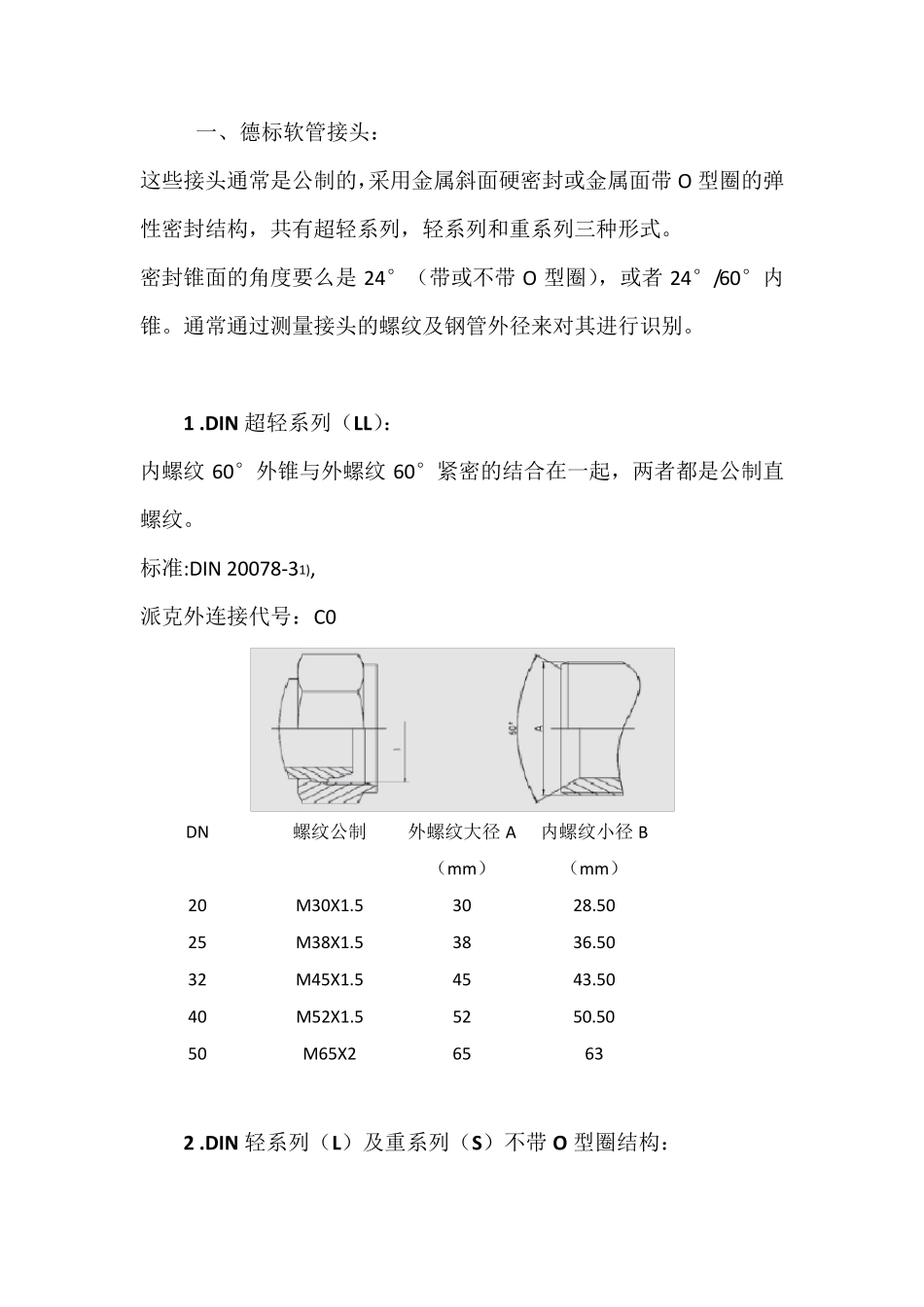

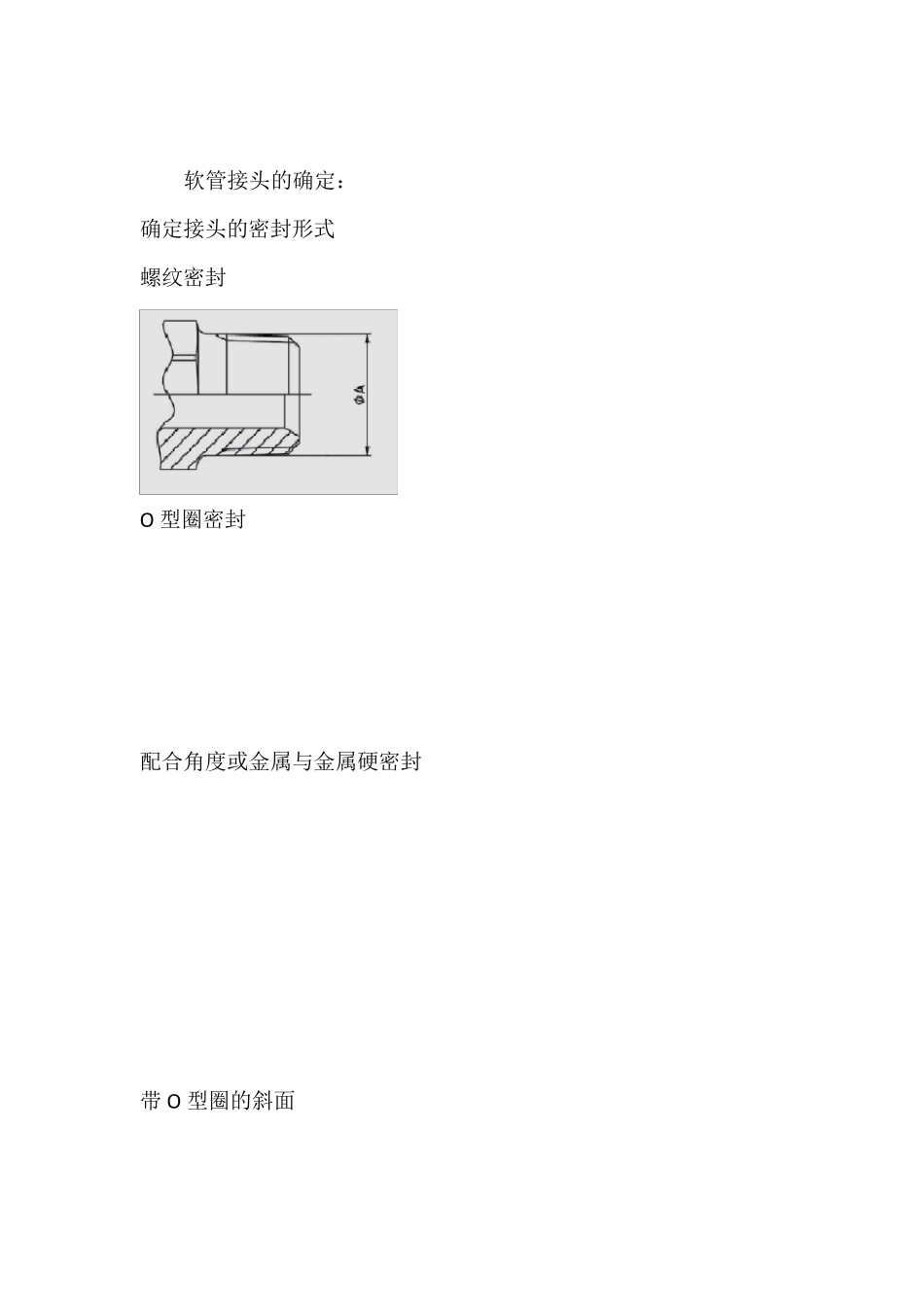

软管接头的确定: 确定接头的密封形式 螺纹密封 O 型圈密封 配合角度或金属与金属硬密封 带 O 型圈的斜面 确定螺纹形式: 螺纹规:确定螺距,公制螺纹(螺距),英制螺纹(一英寸【25.4m m 】长度内的牙数) 测径法:外螺纹(大径),内螺纹(小径) 一、德标软管接头: 这些接头通常是公制的,采用金属斜面硬密封或金属面带O 型圈的弹性密封结构,共有超轻系列,轻系列和重系列三种形式。 密封锥面的角度要么是24°(带或不带O 型圈),或者 24°/60°内锥。通常通过测量接头的螺纹及钢管外径来对其进行识别。 1 .DIN 超轻系列(LL): 内螺纹 60°外锥与外螺纹 60°紧密的结合在一起,两者都是公制直螺纹。 标准:DIN 20078-31), 派克外连接代号:C0 DN 螺纹公制 外螺纹大径 A(m m ) 内螺纹小径 B (m m ) 20 M30X1.5 30 28.50 25 M38X1.5 38 36.50 32 M45X1.5 45 43.50 40 M52X1.5 52 50.50 50 M65X2 65 63 2 .DIN 轻系列(L)及重系列(S)不带O 型圈结构: 此类60°外锥接头可与 24°或 60°内锥相配合,三者均为公制直螺纹。 标准:DIN20078-21)已作废,尚无替代标准 轻系列外连接端的派克代号:C3,C4,C5,C6 3 .DIN24°轻系列(L)和重系列(S)带 O 型圈结构 外螺纹接头为公制直螺纹带 24°内锥接头,内螺纹接头为公制直螺纹配 24°外锥带 O 型圈结构 标准:ISO 12151-2/ISO 8434-1&ISO 8434-4(原 DIN20078-4,5,8,9) 派克轻系列外连接型号:CA,CE,CF,D0 派克重系列外连接型号:C9,0C,1C,D2 钢管外径 规格 公制螺纹 内螺纹小径(m m ) 外螺纹大径(m m ) 钢管深入高度 6 6L M12X1.5 10.5 12 7 6 6S M14X1.5 12.5 14 7 8 8L M14X1.5 12.5 14 7 8 8S M16X1.5 14.5 16 7 10 10L M16X1.5 14.5 16 7 10 10S M18X1.5 16.5 18 7.5 12 12L M18X1.5 16.5 18 7 12 12S M20X1.5 18.5 20 7.5 14 14S M22X1.5 20.5 22 8 15 15L M22X1.5 20.5 22 7 16 16S M24X1.5 22.5 24 8.5 18 18L M26X1.5 24.5 26 7.5 20 20S M30X2 27.9 30 10.5 22 22L M30X2 27.9 30 7.5 25 25S M36X2 33.9 36 12 28 28L M36X2 33.9 36 7.5 30 30S M42X2 39.9 42 13.5 35 35L M45X2 42.9 45 10.5 38 38S M52X2 49.9 52 16 42 42L M52X2 49.9 52...
