我们常用的万用表基本都是用７１０６为核心做的，例如８３０，９２０５，９２０８等等这些表． 很多厂家在设计电路时会考虑对7106 做适当的保护措施,例如在图中的IN+与地之间接一个三极管,将电压限制在1V 以内
如果出现误操作导致高压进入,这个三极管被击穿短路,使得 7106 不会损坏
如果发现万用表在电压档一直显示 0V的话,就检查这部分电路
芯片损坏的几率还是比较小的,大部分都是外围元件坏了

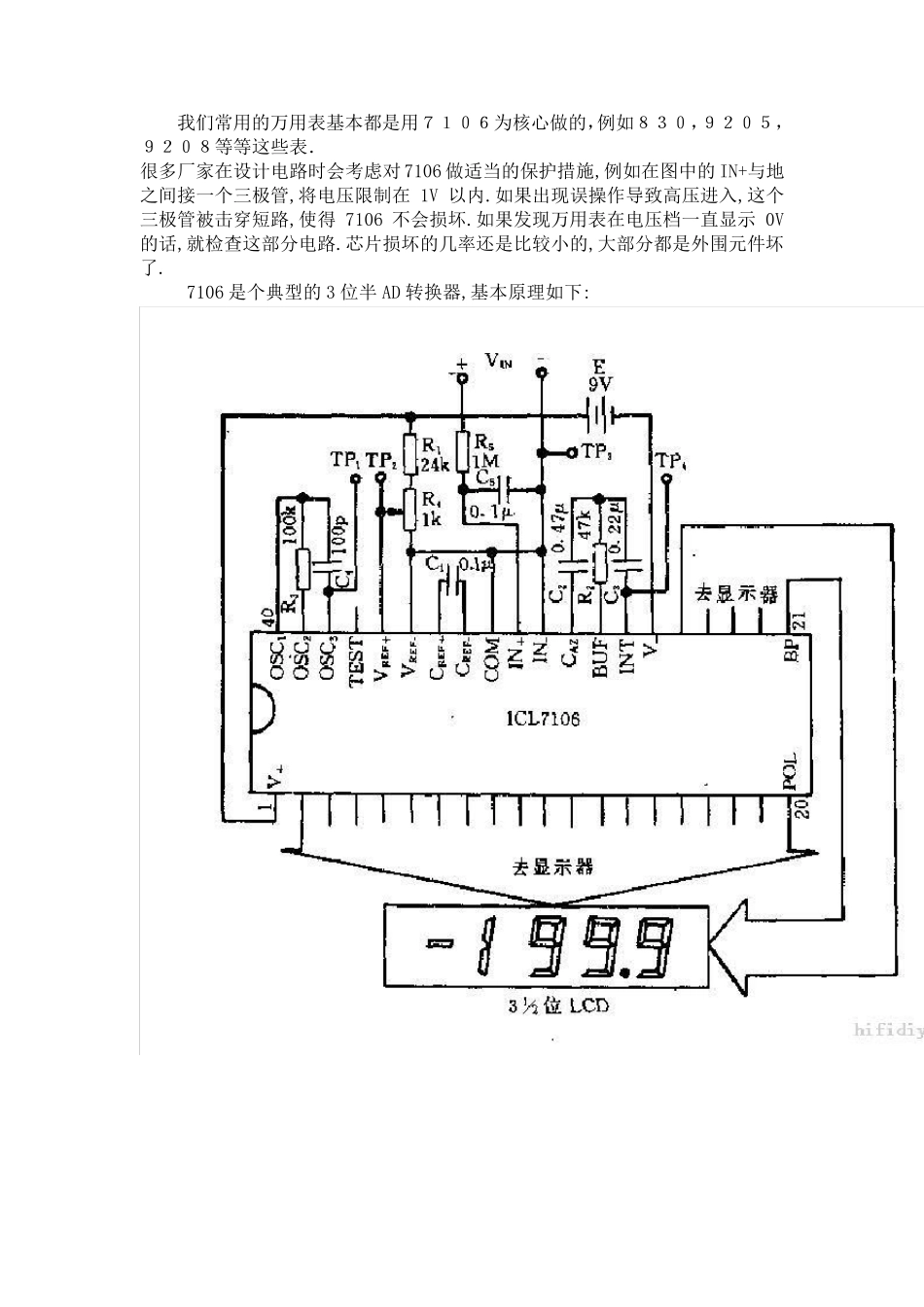

7106 是个典型的3 位半 AD 转换器,基本原理如下: 7106 的基本量程是200mV,所以相应的测量范围就是2V,20V,200V
(很多表交流电压上限是750V,是因为元器件耐压的问题,而且通常也不需要太大的量程)

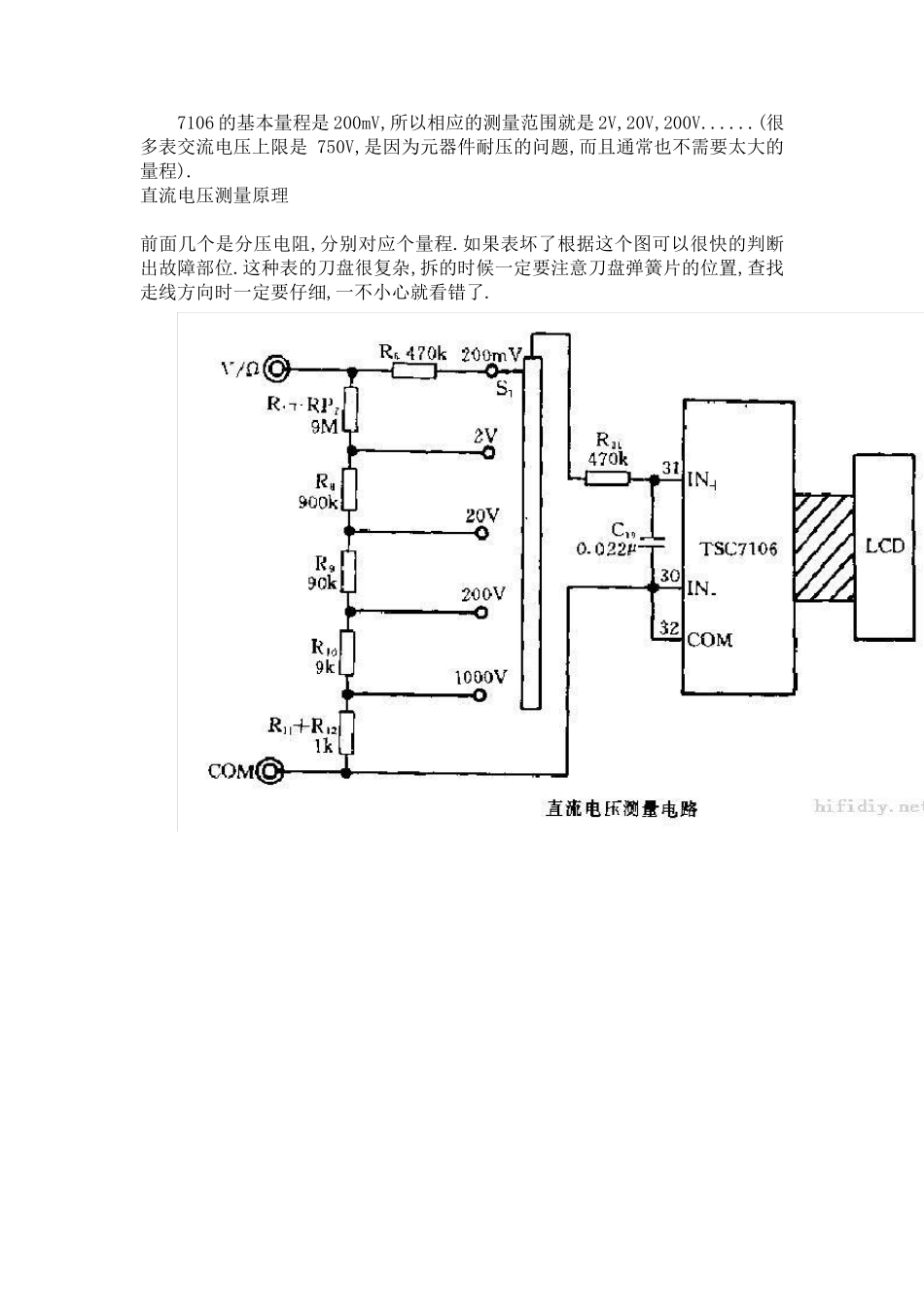

直流电压测量原理 前面几个是分压电阻,分别对应个量程
如果表坏了根据这个图可以很快的判断出故障部位
这种表的刀盘很复杂,拆的时候一定要注意刀盘弹簧片的位置,查找走线方向时一定要仔细,一不小心就看错了
交流电压测量:前端电路与支流电压完全相同,只是多了个整流电路
与普通指针表二极管整流不同,数字表都用运放整流,精度会高很多
如果你的表在直流电压和电流档都正常,就是在交流电压和交流电流档有问题的话,不用怀疑,肯定是这部分出了问题
这里的整流一般都用TL062 和2 个1N4148,在电路板上很好找

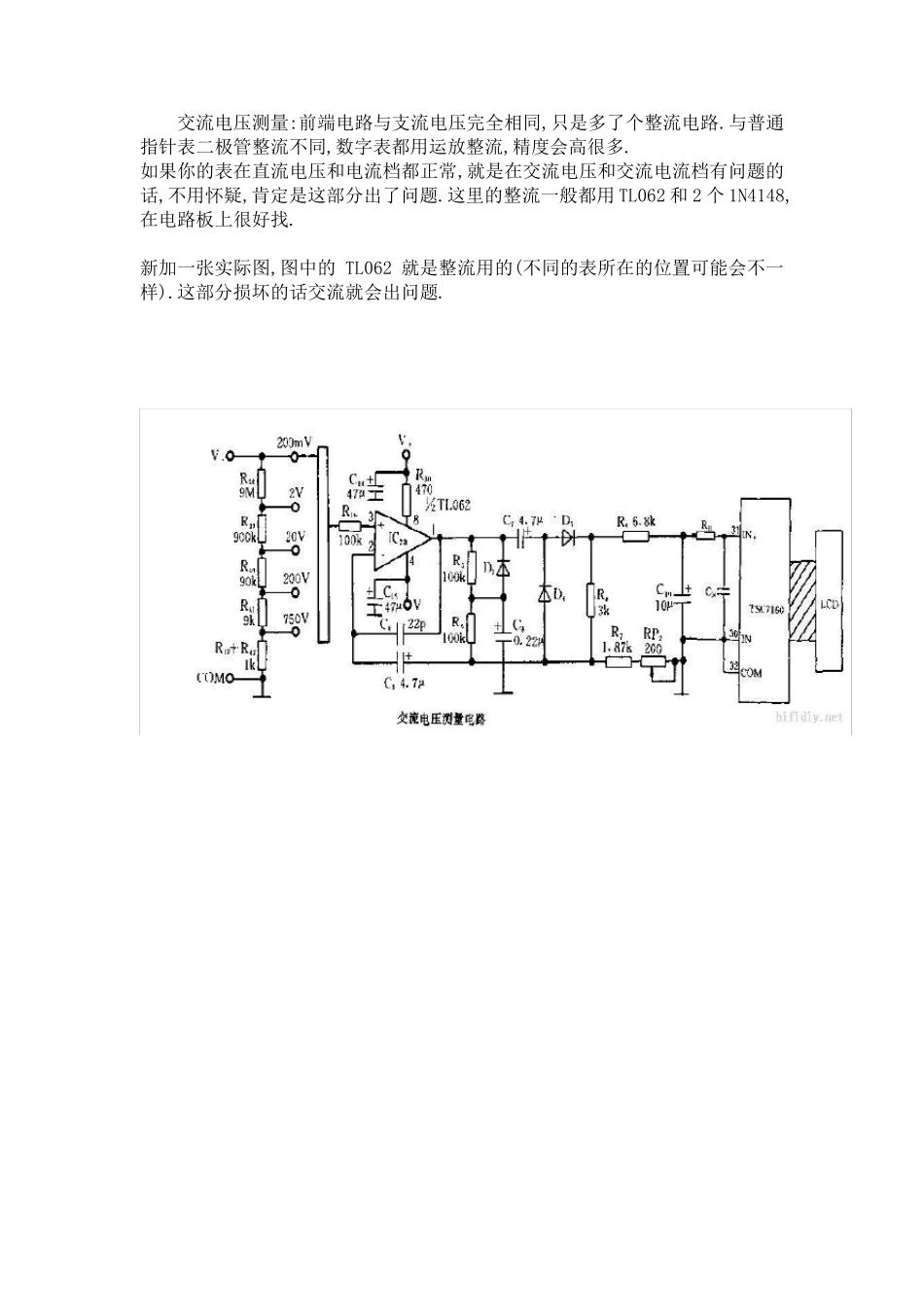

新加一张实际图,图中的TL062 就是整流用的(不同的表所在的位置可能会不一样)
这部分损坏的话交流就会出问题
直流电流和交流电流档
电路都相同,前面的电阻是电流采样电阻,区别也仅限于交流多了整流电路
电流档一般也就是误测电压烧掉保险(通常是500mA),再厉害点的有可能把采样电阻烧坏,有些表有图中的2 个保护二极管,也有可能击穿短路,根据具体情况自己判断吧 通常最容易出现的是在电阻档测量电压损坏
稍微负责任一点的厂家都会加上图中的PTC,这对
