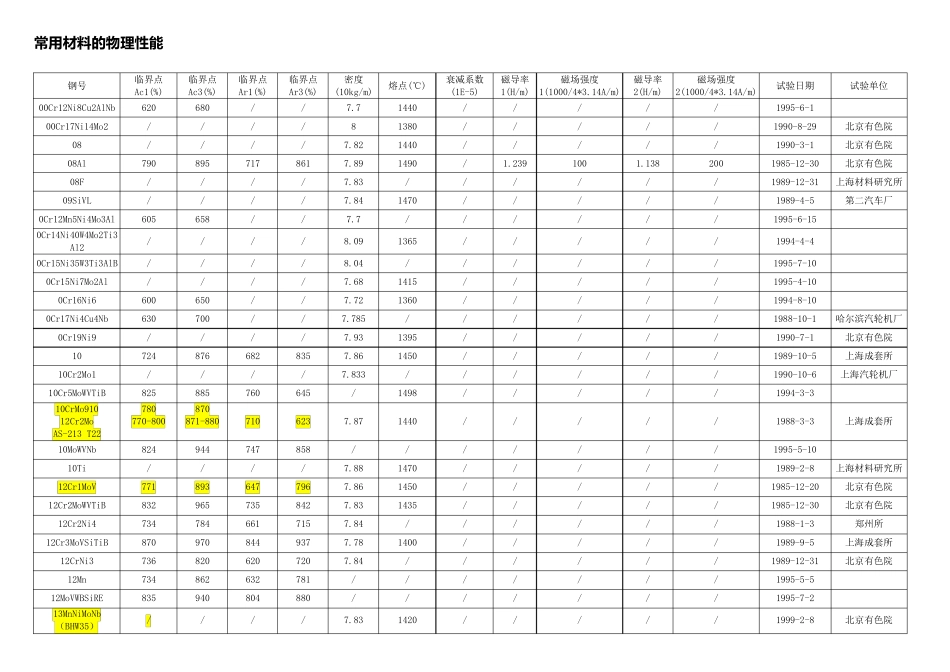

常用材料的物理性能 钢号 临界点Ac1(%) 临界点Ac3(%) 临界点Ar1(%) 临界点Ar3(%) 密度(10kg/m) 熔点(℃) 衰减系数(1E-5) 磁导率1(H/m) 磁场强度1(1000/4*3.14A/m) 磁导率2(H/m) 磁场强度2(1000/4*3.14A/m) 试验日期 试验单位 00Cr12Ni8Cu2AlNb 620 680 / / 7.7 1440 / / / / / 1995-6-1 00Cr17Ni14Mo2 / / / / 8 1380 / / / / / 1990-8-29 北京有色院 08 / / / / 7.82 1440 / / / / / 1990-3-1 北京有色院 08Al 790 895 717 861 7.89 1490 / 1.239 100 1.138 200 1985-12-30 北京有色院 08F / / / / 7.83 / / / / / / 1989-12-31 上海材料研究所 09SiVL / / / / 7.84 1470 / / / / / 1989-4-5 第二汽车厂 0Cr12Mn5Ni4Mo3Al 605 658 / / 7.7 / / / / / / 1995-6-15 0Cr14Ni40W4Mo2Ti3Al2 / / / / 8.09 1365 / / / / / 1994-4-4 0Cr15Ni35W3Ti3AlB / / / / 8.04 / / / / / / 1995-7-10 0Cr15Ni7Mo2Al / / / / 7.68 1415 / / / / / 1995-4-10 0Cr16Ni6 600 650 / / 7.72 1360 / / / / / 1994-8-10 0Cr17Ni4Cu4Nb 630 700 / / 7.785 / / / / / / 1988-10-1 哈尔滨汽轮机厂 0Cr19Ni9 / / / / 7.93 1395 / / / / / 1990-7-1 北京有色院 10 724 876 682 835 7.86 1450 / / / / / 1989-10-5 上海成套所 10Cr2Mo1 / / / / 7.833 / / / / / / 1990-10-6 上海汽轮机厂 10Cr5MoWVTiB 825 885 760 645 / 1498 / / / / / 1994-3-3 10CrMo910 12Cr2Mo AS-213 T22 780 770-800 870 871-880 710 623 7.87 1440 / / / / / 1988-3-3 上海成套所 10MoWVNb 824 944 747 858 / / / / / / / 1995-5-10 10Ti / / / / 7.88 1470 / / / / / 1989-2-8 上海材料研究所 12Cr1MoV 771 893 647 796 7.86 1450 / / / / / 1985-12-20 北京有色院 12Cr2MoWVTiB 832 965 735 842 7.83 1435 / / / / / 1985-12-30 北京有色院 12Cr2Ni4 734 784 661 715 7.84 / / / / / / 1988-1-3 郑州所 12Cr3MoVSiTiB 870 970 844 937 7.78 1400 / / / / / 1989-9-5 上海成套所 12CrNi3 736 820 620 720 7.84 / / / / / / 1989-12...
