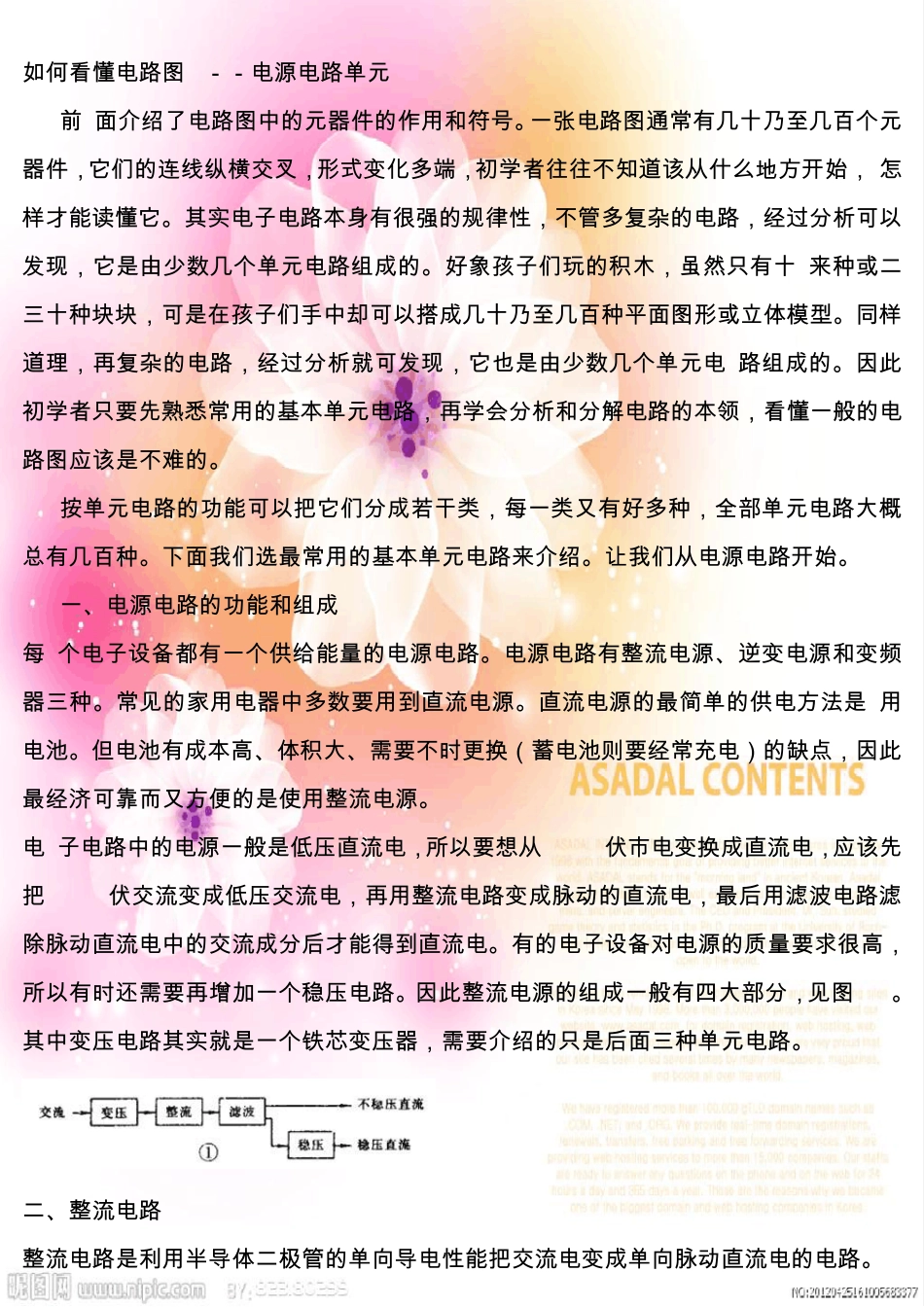

如何看懂电路图 2－－电源电路单元 前 面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始， 怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十 来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电 路组成的。因 此初学者只要 先 熟 悉 常用的基 本单元电路，再学会 分析和分解 电路的本领 ，看懂一般 的电路图应 该是不难 的。 按 单元电路的功 能可以把 它们分成若 干 类 ，每 一类 又 有好多种，全 部 单元电路大 概总 有几百种。下 面我 们选 最 常用的基 本单元电路来介绍。让 我 们从电源电路开始。 一、电源电路的功 能和组成 每 个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要 用到直流电源。直流电源的最 简单的供电方法是 用电池。但电池有成本高、体积大 、需要 不时更换（蓄电池则要 经常充电）的缺点，因 此最 经济可靠而又 方便的是使用整流电源。 电 子电路中的电源一般 是低压直流电，所以要 想从 220 伏市电变换成直流电，应 该先把 220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最 后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要 求很高， 所以有时还需要 再增加一个稳压电路。因 此 整流电源的组成一般 有四大 部 分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要 介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把 交流电变成单向脉动直流电的电路。 （ 1 ） 半 波 整 流 半 波 整 流 电 路 只 需 一 个 二 极 管 ， 见 图 2 （ a ） 。 在 交 流 电 正 半 周 时 VD 导 通 ， 负 半周 时 VD 截 止 ， 负 载 R 上 得 到 的 是 脉 动 的 直 流 电 （ 2 ） 全 波 整 流 全 波 整 流 要 用 两 个 二 极 管 ， 而 且 要 求 变 压 器 有 带 中 心 抽 头 的 两 个 圈 数 相...
