常用测井曲线特征VIP免费

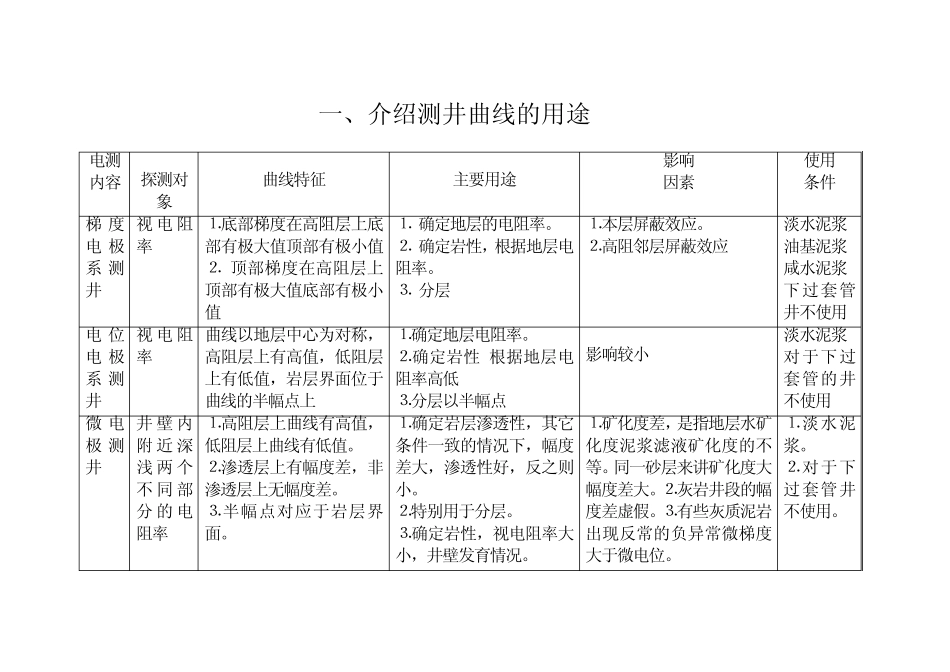

一、介绍测井曲线的用途 电测内容 探测对象 曲线特征 主要用途 影响 因素 使用 条件 梯度电极系测井 视电阻率 ⒈底部梯度在高阻层上底部有极大值顶部有极小值⒉ 顶部梯度在高阻层上顶部有极大值底部有极小值 ⒈ 确定地层的电阻率。 ⒉ 确定岩性，根据地层电阻率。 ⒊ 分层 ⒈本层屏蔽效应。 ⒉高阻邻层屏蔽效应 淡水泥浆 油基泥浆 咸水泥浆 下过套管井不使用 电位电极系测井 视电阻率 曲线以地层中心为对称，高阻层上有高值，低阻层上有低值，岩层界面位于曲线的半幅点上 ⒈确定地层电阻率。 ⒉确定岩性 根据地层电阻率高低 ⒊分层以半幅点 影响较小 淡水泥浆 对于下过套管的井不使用 微 电极测井 井壁 内附 近 深浅 两 个不 同 部分 的电阻率 ⒈高阻层上曲线有高值，低阻层上曲线有低值。 ⒉渗透层上有幅度差，非渗透层上无幅度差。 ⒊半幅点对应于岩层界面。 ⒈确定岩层渗透性，其它条件一致的情况下，幅度差大，渗透性好，反之则小。 ⒉特别用于分层。 ⒊确定岩性，视电阻率大小，井壁发育情况。 ⒈矿化度差，是指地层水矿化度泥浆滤液矿化度的不等。同一砂层来讲矿化度大幅度差大。⒉灰岩井段的幅度差虚假。⒊有些灰质泥岩出现反常的负异常微梯度大于微电位。 ⒈淡水泥浆。 ⒉对于下过套管井不使用。 电测内容 探测对象 曲线特征 主要用途 影响因素 使用条件 自然 电位 直接测量地层水和钻井液中离子浓度的差异及各种岩性的泥质含量。 ⒈ 地层水矿 化 度大 于泥浆 滤 液矿 化 度时 ，渗透层上负异常。 ⒉ 地层水矿 化 度小 于泥浆 滤 液矿 化 度时 ，渗透层上正异常。 ⒊ 在 非 渗 透 层上 无 异常。 ⒋ 地层中心 为 对称 曲线的半 幅 点 对于 岩层的界面。 ⒈ 用于 划 分 渗 透 层凡是 有 自然电位异常 的通常都是渗透层。 ⒉ 判 断 地层矿 化 度高低。 ⒊ 分 层（ 半 幅 点 ） 大于 4 倍井径时半幅点小于 4 倍井径向曲线峰部移动。 ⒈ 地层水矿 化 度与 泥浆滤液矿化度有差时，渗透层上才有异常，地层水矿 化 度随 井的不断加深而变化。⒉含泥量对同一砂层来讲，随泥质含量的增 加 其 异常幅度变小。⒊工业迷散电流的影响。 ⒈ 淡 咸水泥浆都可以。 ⒉ 下 过套 管 的井不 使用。 感 应测井 地层的电导 率或 地层的电阻率 ⒈ 以 地层的中心 为 对称。 ⒉ 高 阻 层上 ...
