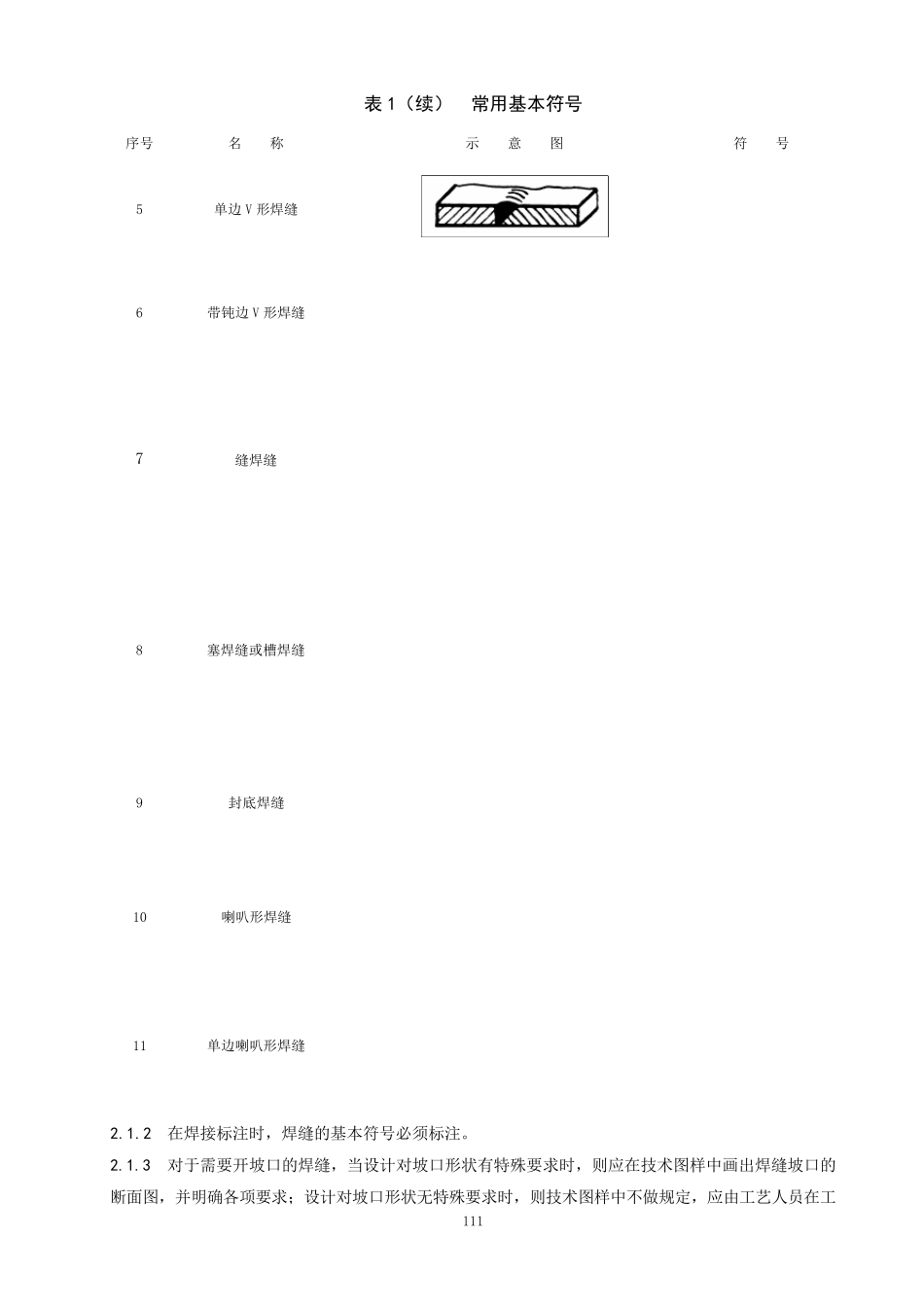

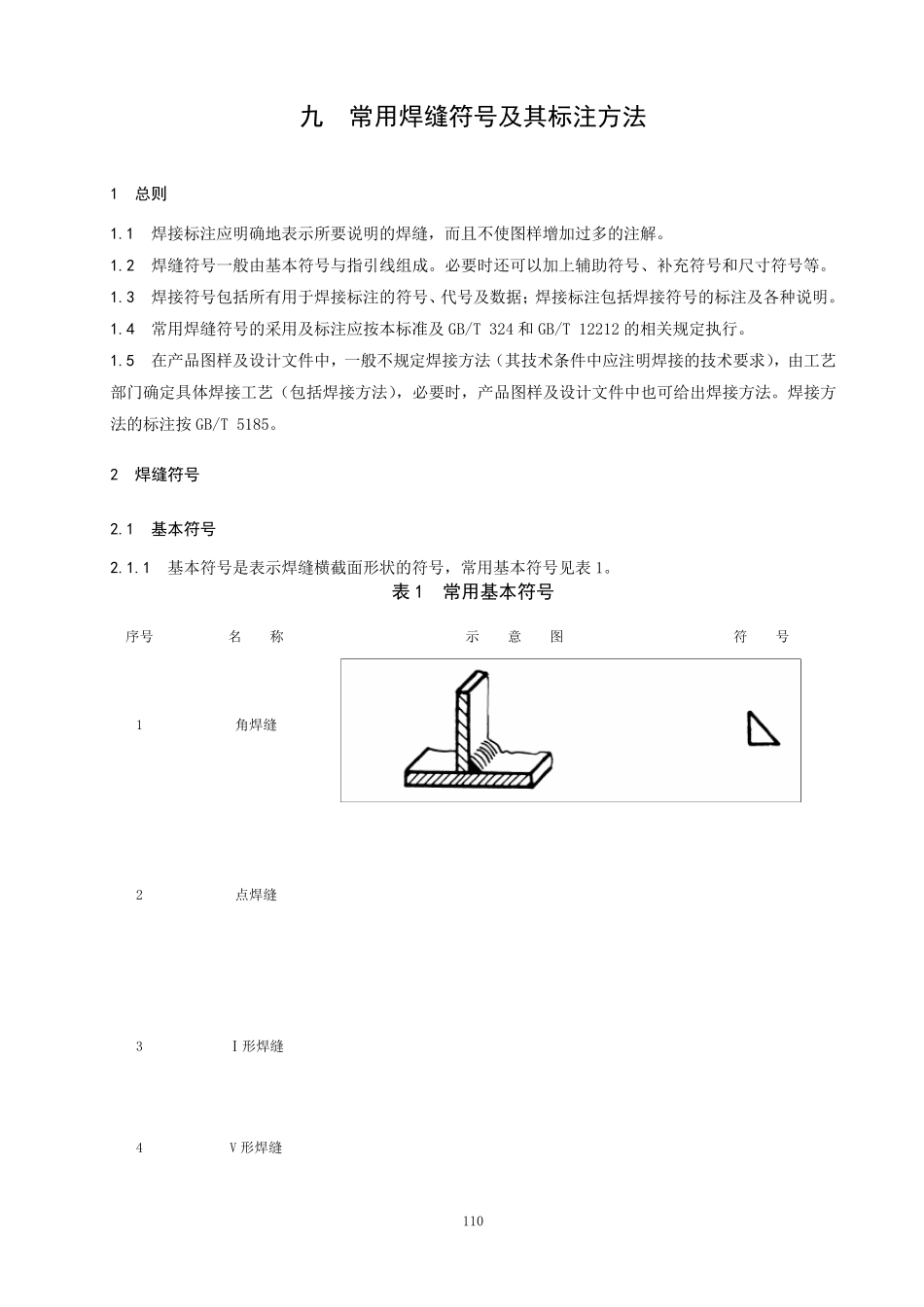

110 九 常用焊缝符号及其标注方法 1 总则 1.1 焊接标注应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。 1.2 焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和尺寸符号等。 1.3 焊接符号包括所有用于焊接标注的符号、代号及数据；焊接标注包括焊接符号的标注及各种说明。 1.4 常用焊缝符号的采用及标注应按本标准及GB/T 324 和GB/T 12212 的相关规定执行。 1.5 在产品图样及设计文件中，一般不规定焊接方法（其技术条件中应注明焊接的技术要求），由工艺部门确定具体焊接工艺（包括焊接方法），必要时，产品图样及设计文件中也可给出焊接方法。焊接方法的标注按GB/T 5185。 2 焊缝符号 2.1 基本符号 2.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。 表 1 常用基本符号 序号 名 称 示 意 图 符 号 1 角焊缝 2 点焊缝 3 Ⅰ形焊缝 4 V 形焊缝 111 表1（续） 常用基本符号 序号 名 称 示 意 图 符 号 5 单边V 形焊缝 6 带钝边V 形焊缝 7 缝焊缝 8 塞焊缝或槽焊缝 9 封底焊缝 10 喇叭形焊缝 11 单边喇叭形焊缝 2.1.2 在焊接标注时，焊缝的基本符号必须标注。 2.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工 112 艺文件中予以明确。 2.2 辅助符号 2.2.1 辅助符号是表示焊缝表面形状特征的符号，见表 2。 表2 辅助符号 序号 名 称 示 意 图 符号 标 注 示 例 说 明 1 平面符号 平面 V 形对接焊缝 一般通过加工保证 2 凹面符号 凹面角焊缝 3 凸面符号 凸面 V 形对接焊缝 2.2.2 对焊缝的表面无要求时，则不标注辅助符号。 2.3 补充符号 2.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表 3。 2.3.2 当焊缝具有表 3 所列特征时，则必须标注相应的补充符号。 表3 补充符号 序号 名 称 示 意 图 符号 标 注 示 例 说 明 1 带垫板符号 V 形对接焊缝，底面有垫板 2 三面焊缝符号 工件三面施角焊缝，焊接方法为手工电弧焊 3 周围焊缝符号 沿工件周围施角焊缝 4 尾部符号 （同上述三面焊缝符号） 标注焊接方法及处数 N 等说明 2.4 尺寸符号 2.4.1 常用尺寸符号见表 4，表中各尺寸...
