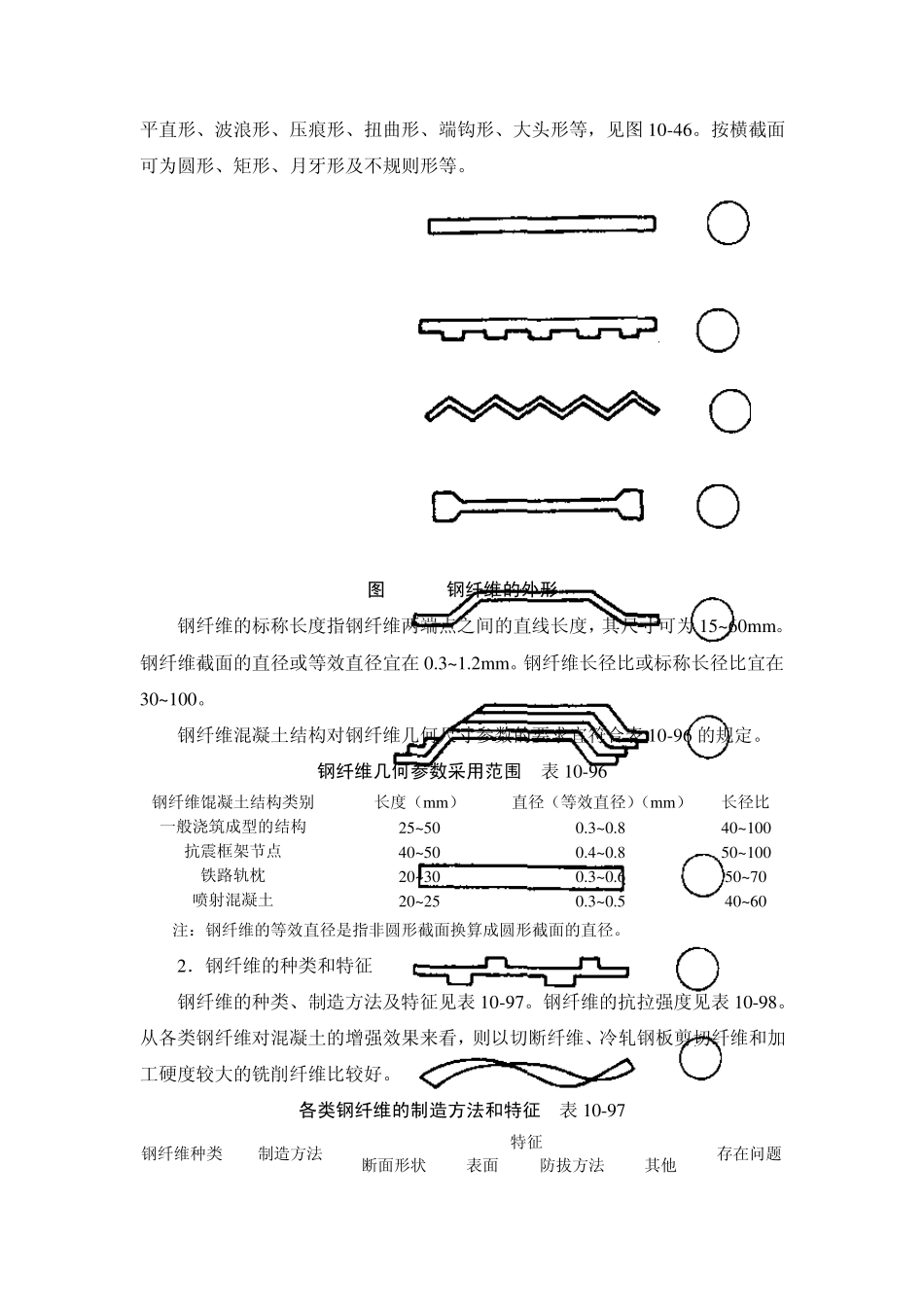

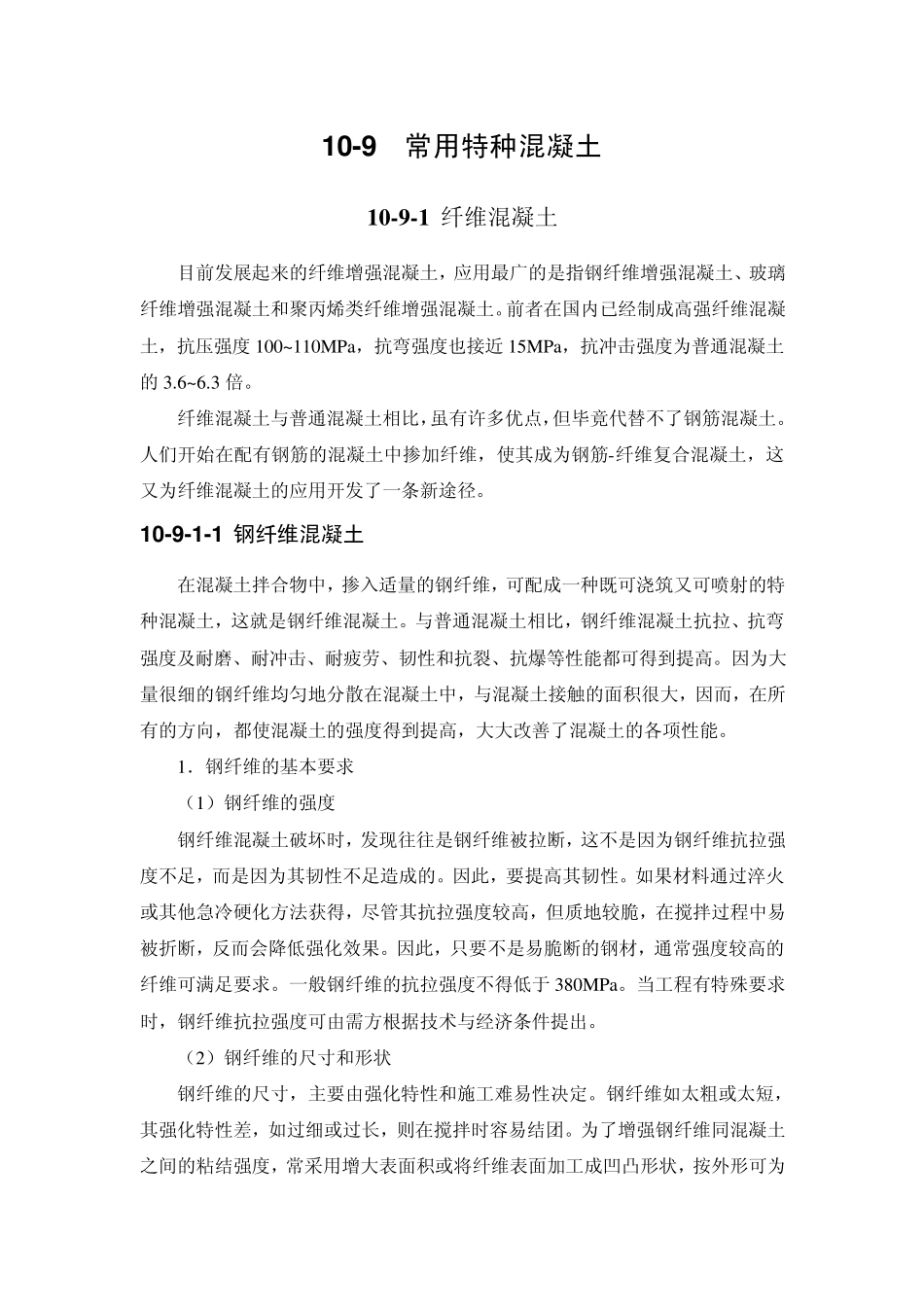

1 0 -9 常用特种混凝土 1 0 -9 -1 纤维混凝土 目前发展起来的纤维增强混凝土，应用最广的是指钢纤维增强混凝土、玻璃纤维增强混凝土和聚丙烯类纤维增强混凝土。前者在国内已经制成高强纤维混凝土，抗压强度 100~110MPa，抗弯强度也接近 15MPa，抗冲击强度为普通混凝土的3.6~6.3 倍。 纤维混凝土与普通混凝土相比，虽有许多优点，但毕竟代替不了钢筋混凝土。人们开始在配有钢筋的混凝土中掺加纤维，使其成为钢筋-纤维复合混凝土，这又为纤维混凝土的应用开发了一条新途径。 1 0 -9 -1 -1 钢纤维混凝土 在混凝土拌合物中，掺入适量的钢纤维，可配成一种既可浇筑又可喷射的特种混凝土，这就是钢纤维混凝土。与普通混凝土相比，钢纤维混凝土抗拉、抗弯强度及耐磨、耐冲击、耐疲劳、韧性和抗裂、抗爆等性能都可得到提高。因为大量很细的钢纤维均匀地分散在混凝土中，与混凝土接触的面积很大，因而，在所有的方向，都使混凝土的强度得到提高，大大改善了混凝土的各项性能。 1．钢纤维的基本要求 （1）钢纤维的强度 钢纤维混凝土破坏时，发现往往是钢纤维被拉断，这不是因为钢纤维抗拉强度不足，而是因为其韧性不足造成的。因此，要提高其韧性。如果材料通过淬火或其他急冷硬化方法获得，尽管其抗拉强度较高，但质地较脆，在搅拌过程中易被折断，反而会降低强化效果。因此，只要不是易脆断的钢材，通常强度较高的纤维可满足要求。一般钢纤维的抗拉强度不得低于 380MPa。当工程有特殊要求时，钢纤维抗拉强度可由需方根据技术与经济条件提出。 （2）钢纤维的尺寸和形状 钢纤维的尺寸，主要由强化特性和施工难易性决定。钢纤维如太粗或太短，其强化特性差，如过细或过长，则在搅拌时容易结团。为了增强钢纤维同混凝土之间的粘结强度，常采用增大表面积或将纤维表面加工成凹凸形状，按外形可为平直形、波浪形、压痕形、扭曲形、端钩形、大头形等，见图 10-46。按横截面可为圆形、矩形、月牙形及不规则形等。 图10-46 钢纤维的外形 钢纤维的标称长度指钢纤维两端点之间的直线长度，其尺寸可为 15~60mm。钢纤维截面的直径或等效直径宜在 0.3~1.2mm。钢纤维长径比或标称长径比宜在30~100。 钢纤维混凝土结构对钢纤维几何尺寸参数的要求宜符合表 10-96 的规定。 钢纤维几何参数采用范围 表 10-96 钢纤维馄凝土结构类别 长度（mm） 直径（等效直径）（mm） 长径比 一般浇筑成型的结构 25~50 0.3~0.8 40~100 抗震框...
