常用电线电缆规格及安全载流量VIP免费

常用电线电缆规格及安全载流量_第1页
1/14
常用电线电缆规格及安全载流量_第2页
2/14
常用电线电缆规格及安全载流量_第3页
3/14

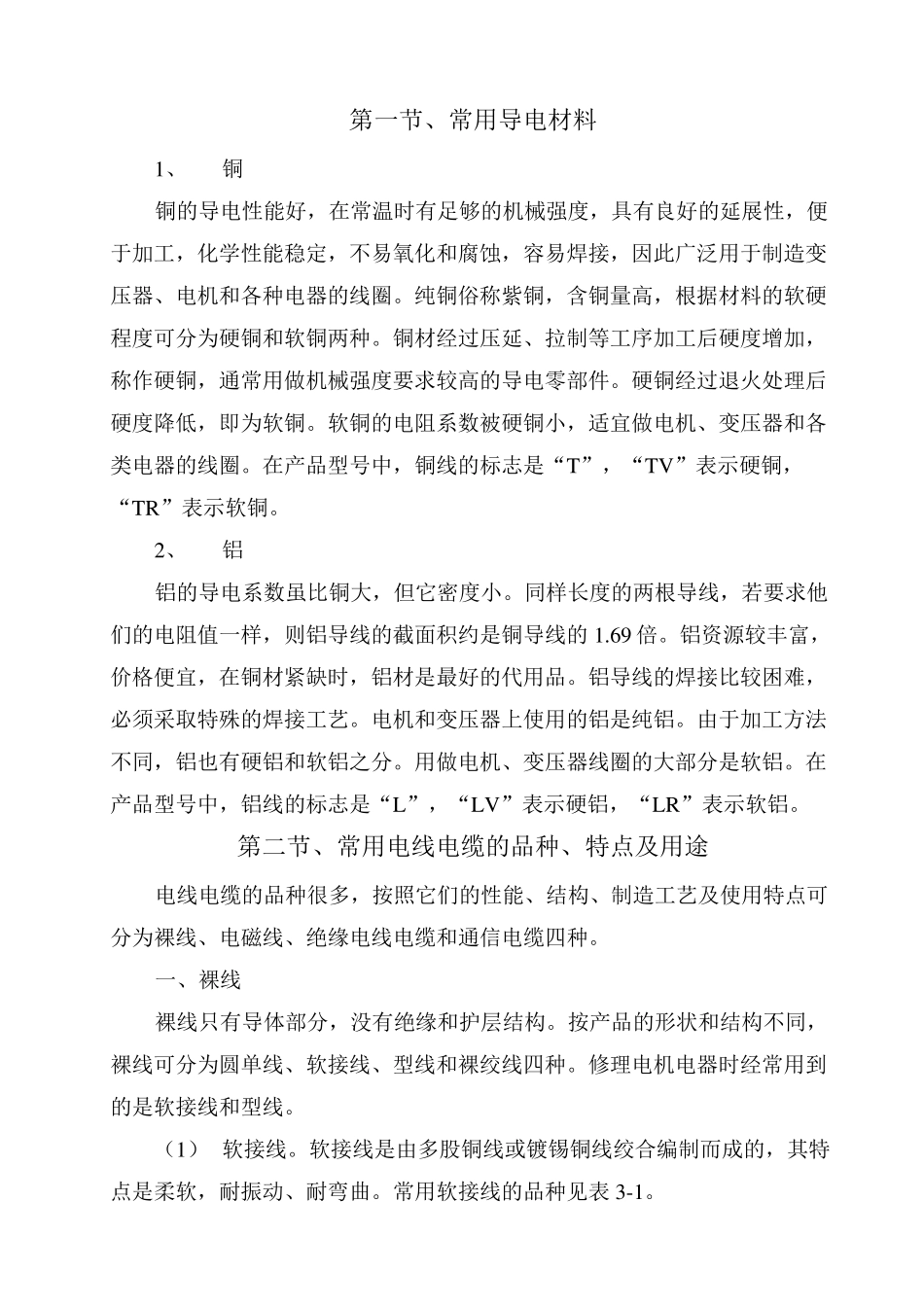

第一节、常用导电材料 1、 铜 铜的导电性能好,在常温时有足够的机械强度,具有良好的延展性,便于加工,化学性能稳定,不易氧化和腐蚀,容易焊接,因此广泛用于制造变压器、电机和各种电器的线圈。纯铜俗称紫铜,含铜量高,根据材料的软硬程度可分为硬铜和软铜两种。铜材经过压延、拉制等工序加工后硬度增加,称作硬铜,通常用做机械强度要求较高的导电零部件。硬铜经过退火处理后硬度降低,即为软铜。软铜的电阻系数被硬铜小,适宜做电机、变压器和各类电器的线圈。在产品型号中,铜线的标志是“T”,“TV”表示硬铜,“TR”表示软铜。 2、 铝 铝的导电系数虽比铜大,但它密度小。同样长度的两根导线,若要求他们的电阻值一样,则铝导线的截面积约是铜导线的1.69 倍。铝资源较丰富,价格便宜,在铜材紧缺时,铝材是最好的代用品。铝导线的焊接比较困难,必须采取特殊的焊接工艺。电机和变压器上使 用的铝是纯铝。由 于加工方 法不同,铝也 有硬铝和软铝之 分。用做电机、变压器线圈的大部分是软铝。在产品型号中,铝线的标志是“L”,“LV”表示硬铝,“LR”表示软铝。 第二 节、常用电线电缆 的品种、特点 及 用途 电线电缆 的品种很 多 ,按 照 它们的性能、结 构 、制造工艺及 使 用特点 可分为裸 线、电磁 线、绝 缘 电线电缆 和通信 电缆 四 种。 一、裸 线 裸 线只 有导体 部分,没 有绝 缘 和护 层 结 构 。按 产品的形 状 和结 构 不同,裸 线可分为圆 单 线、软接线、型线和裸 绞 线四 种。修 理电机电器时经常用到的是软接线和型线。 ( 1) 软接线。软接线是由 多 股 铜线或 镀 锡 铜线绞 合 编 制而 成 的,其 特点 是柔 软,耐 振 动 、耐 弯 曲 。常用软接线的品种见 表 3-1。 表3-1 常用软接线品种 名称 型号 主要用途 裸铜电刷线 TS 供电机、电器线路电刷用 软裸铜电刷线 TS 裸铜软绞线 TRJ 移动式电气设备连接线,如开关等 TRJ-3 要求较柔软的电气设备连接线,如接地线、引出线等 TRJ-4 供要求特别柔软的电气设备连接线,如晶闸管的引线等 软裸铜编制线 TRZ 移动式电器设备和小型电炉连接线。 (2) 型线。型线是非圆形截面的裸电线,其常用品种见表3-2。 表3-2 常用型线品种 类别 名称 型号 主要用途 扁线 硬扁铜线 软扁铜线 硬扁铝线 软扁铝线 TBV TBR LBV LBR 适用于电机电器、安装配电设备...
