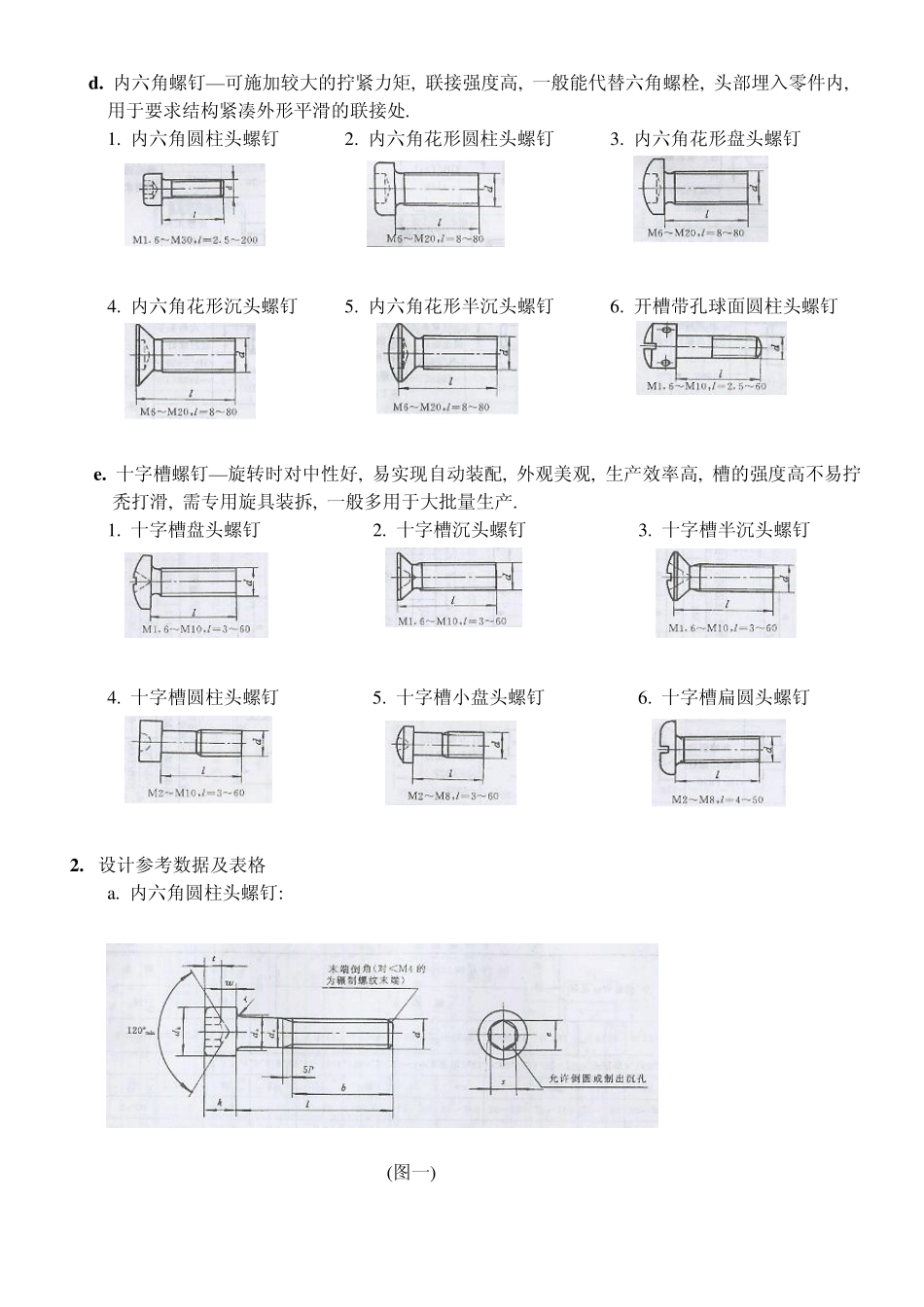

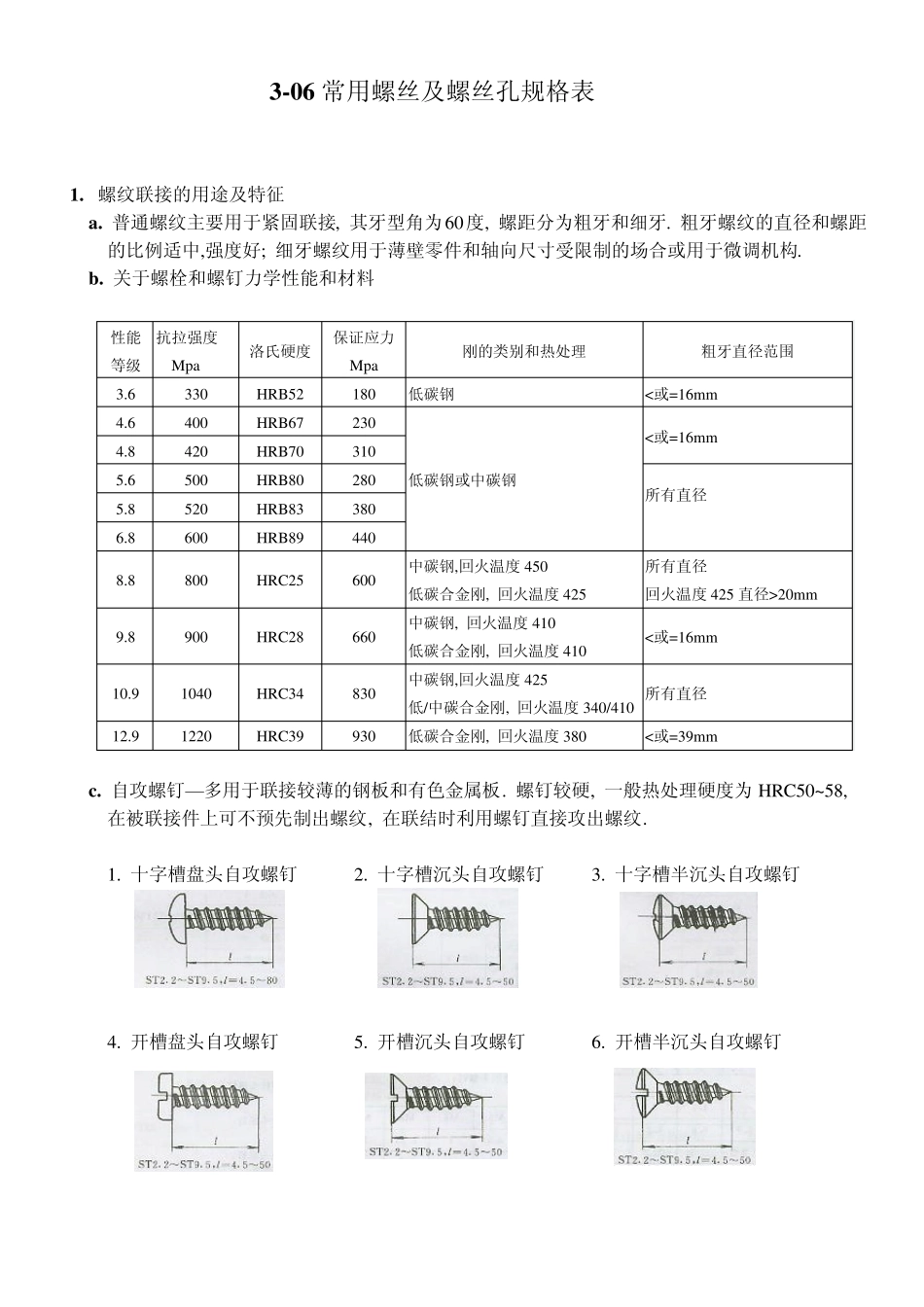

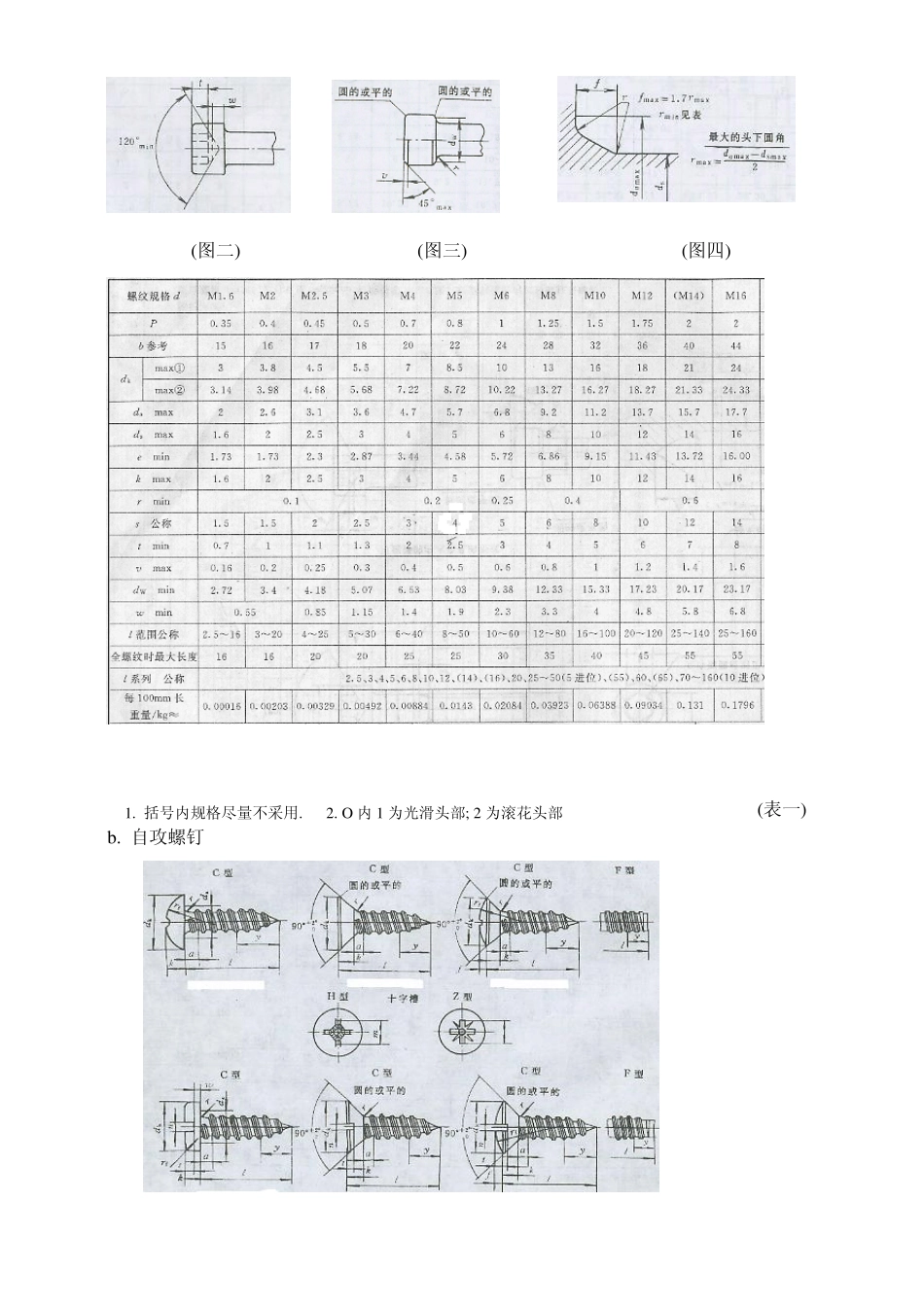

3-06 常用螺丝及螺丝孔规格表 1. 螺纹联接的用途及特征 a. 普通螺纹主要用于紧固联接, 其牙型角为60度, 螺距分为粗牙和细牙. 粗牙螺纹的直径和螺距的比例适中,强度好; 细牙螺纹用于薄壁零件和轴向尺寸受限制的场合或用于微调机构. b. 关于螺栓和螺钉力学性能和材料 性能 等级 抗拉强度 Mpa 洛氏硬度 保证应力 Mpa 刚的类别和热处理 粗牙直径范围 3.6 330 HRB52 180 低碳钢 <或=16mm 4.6 400 HRB67 230 低碳钢或中碳钢 <或=16mm 4.8 420 HRB70 310 5.6 500 HRB80 280 所有直径 5.8 520 HRB83 380 6.8 600 HRB89 440 8.8 800 HRC25 600 中碳钢,回火温度450 低碳合金刚, 回火温度425 所有直径 回火温度425 直径>20mm 9.8 900 HRC28 660 中碳钢, 回火温度410 低碳合金刚, 回火温度410 <或=16mm 10.9 1040 HRC34 830 中碳钢,回火温度425 低/中碳合金刚, 回火温度340/410 所有直径 12.9 1220 HRC39 930 低碳合金刚, 回火温度380 <或=39mm c. 自攻螺钉—多用于联接较薄的钢板和有色金属板. 螺钉较硬, 一般热处理硬度为HRC50~58, 在被联接件上可不预先制出螺纹, 在联结时利用螺钉直接攻出螺纹. 1. 十字槽盘头自攻螺钉 2. 十字槽沉头自攻螺钉 3. 十字槽半沉头自攻螺钉 4. 开槽盘头自攻螺钉 5. 开槽沉头自攻螺钉 6. 开槽半沉头自攻螺钉 d. 内六角螺钉—可施加较大的拧紧力矩, 联接强度高, 一般能代替六角螺栓, 头部埋入零件内, 用于要求结构紧凑外形平滑的联接处. 1. 内六角圆柱头螺钉 2. 内六角花形圆柱头螺钉 3. 内六角花形盘头螺钉 4. 内六角花形沉头螺钉 5. 内六角花形半沉头螺钉 6. 开槽带孔球面圆柱头螺钉 e. 十字槽螺钉—旋转时对中性好, 易实现自动装配, 外观美观, 生产效率高, 槽的强度高不易拧秃打滑, 需专用旋具装拆, 一般多用于大批量生产. 1. 十字槽盘头螺钉 2. 十字槽沉头螺钉 3. 十字槽半沉头螺钉 4. 十字槽圆柱头螺钉 5. 十字槽小盘头螺钉 6. 十字槽扁圆头螺钉 2. 设计参考数据及表格 a . 内六角圆柱头螺钉: (图一) (图二) (图三) (图四) 1. 括号内规格尽量不采用. 2. O 内1 为光滑头部; 2 为滚花头部 (表一) b. 自攻螺钉 (表二) c . 攻牙深度及攻螺丝深度 单位:mm 外螺纹 外经d 孔钻 直径d1 钢/铸钢/青铜(深度) 铸 铁(深度) 铝及其它轻铝合金 联接件之光...
