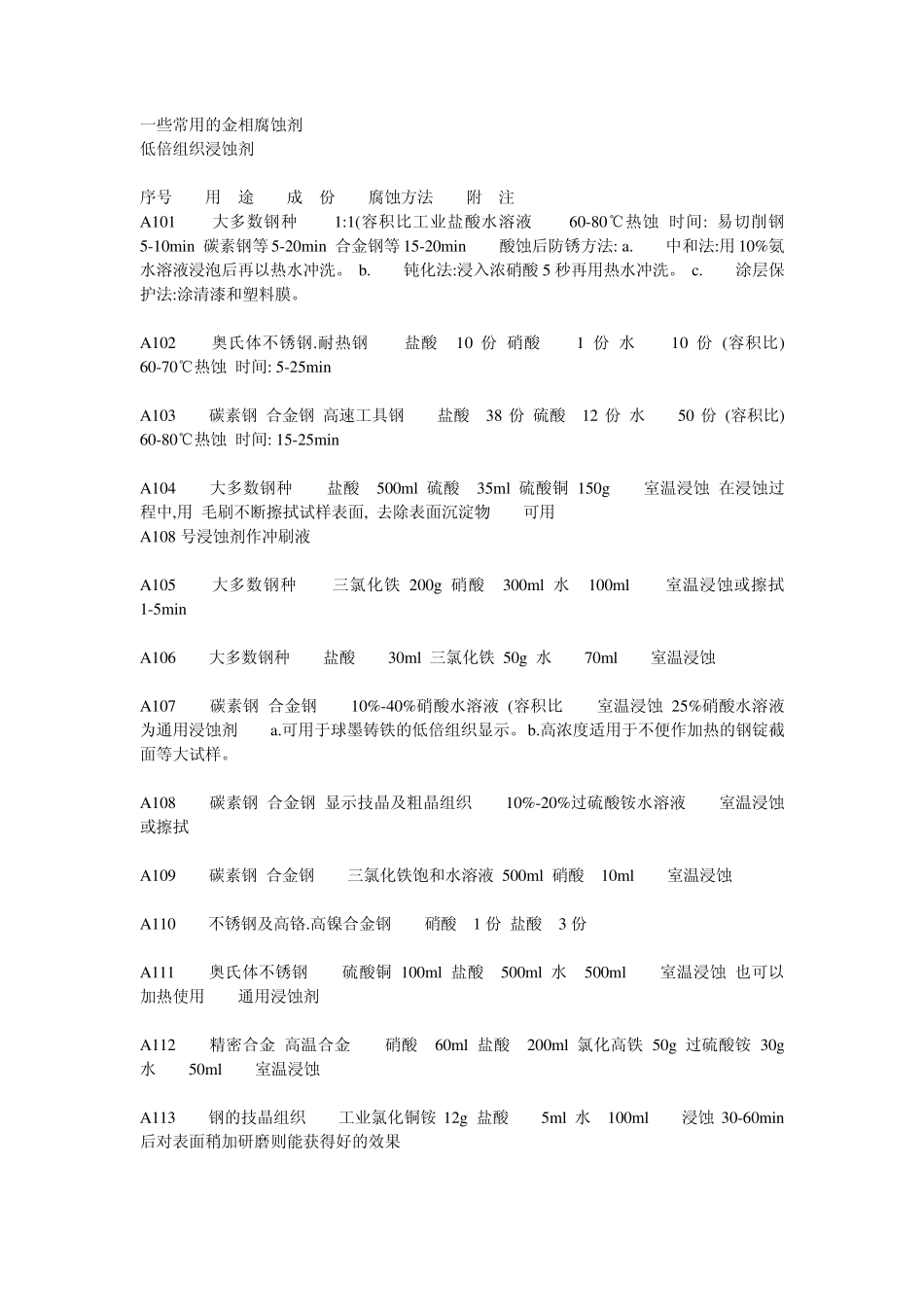

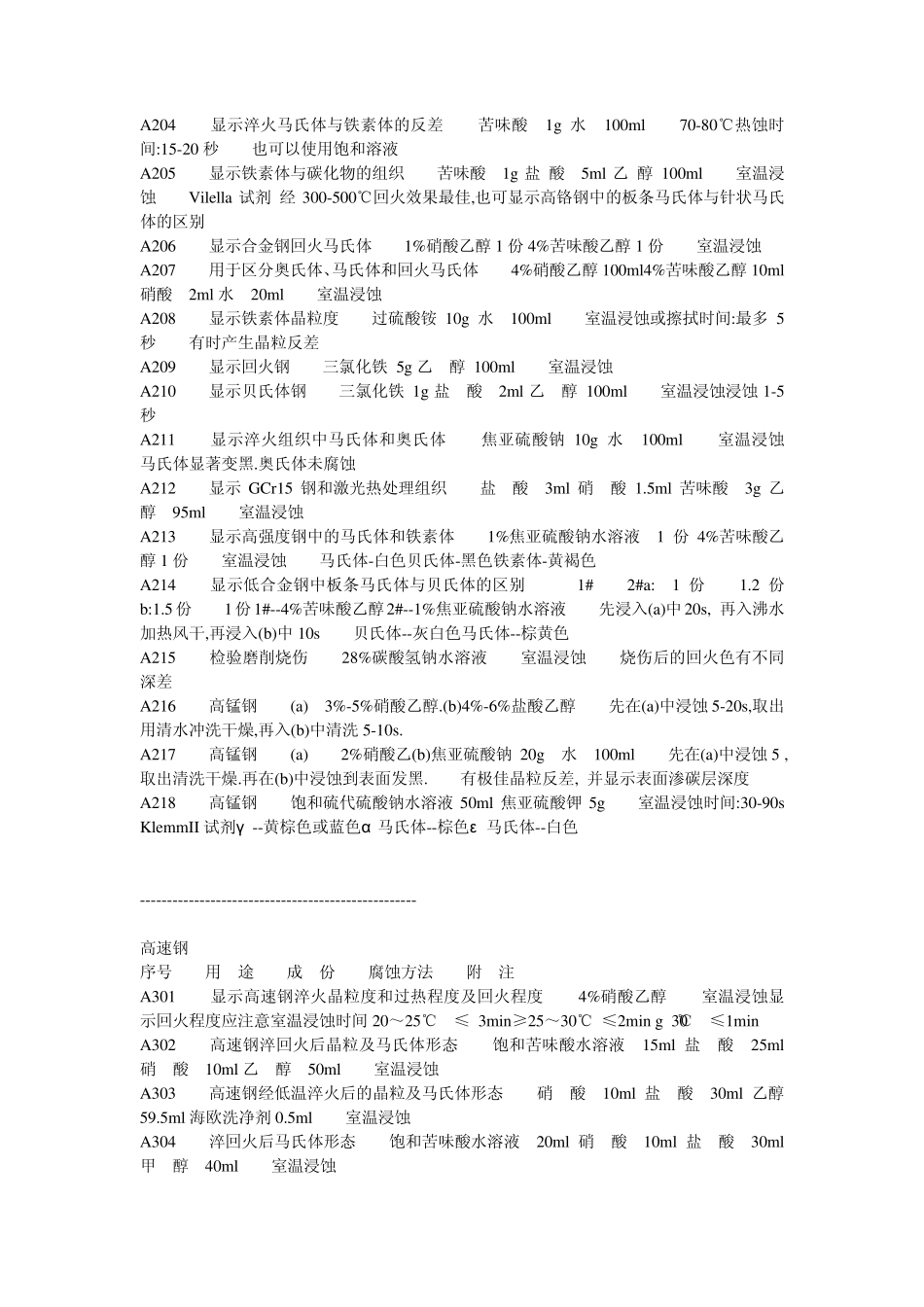

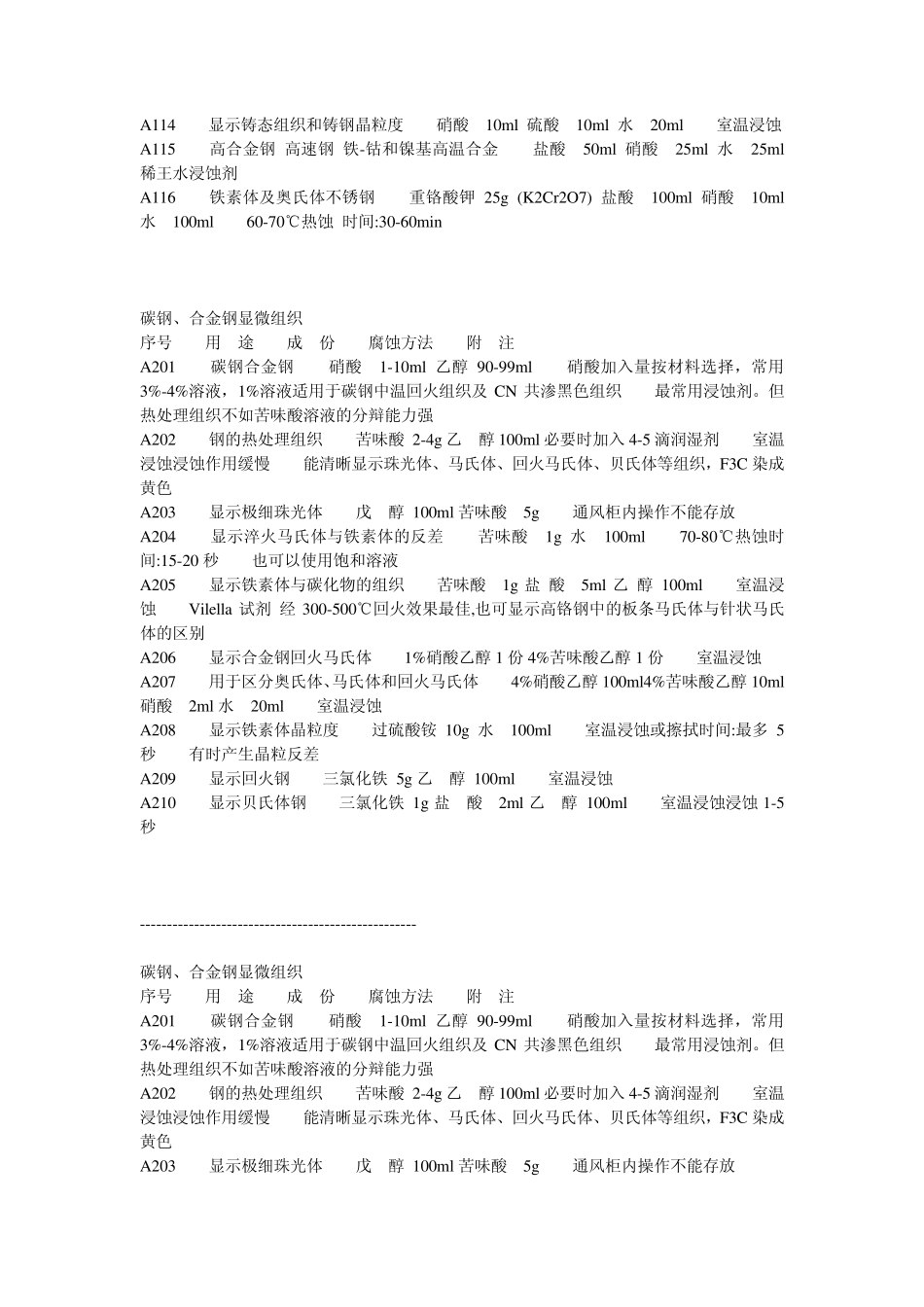

一些常用的金相腐蚀剂 低倍组织浸蚀剂 序号 用 途 成 份 腐蚀方法 附 注 A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀 时间: 易切削钢5-10min 碳素钢等 5-20min 合金钢等 15-20min 酸蚀后防锈方法: a. 中和法:用10%氨水溶液浸泡后再以热水冲洗。 b. 钝化法:浸入浓硝酸5 秒再用热水冲洗。 c. 涂层保护法:涂清漆和塑料膜。 A102 奥氏体不锈钢.耐热钢 盐酸 10 份 硝酸 1 份 水 10 份 (容积比) 60-70℃热蚀 时间: 5-25min A103 碳素钢 合金钢 高速工具钢 盐酸 38 份 硫酸 12 份 水 50 份 (容积比) 60-80℃热蚀 时间: 15-25min A104 大多数钢种 盐酸 500ml 硫酸 35ml 硫酸铜 150g 室温浸蚀 在浸蚀过程中,用 毛刷不断擦拭试样表面, 去除表面沉淀物 可用 A108 号浸蚀剂作冲刷液 A105 大多数钢种 三氯化铁 200g 硝酸 300ml 水 100ml 室温浸蚀或擦拭1-5min A106 大多数钢种 盐酸 30ml 三氯化铁 50g 水 70ml 室温浸蚀 A107 碳素钢 合金钢 10%-40%硝酸水溶液 (容积比 室温浸蚀 25%硝酸水溶液为通用浸蚀剂 a.可用于球墨铸铁的低倍组织显示。 b.高浓度适用于不便作加热的钢锭截面等大试样。 A108 碳素钢 合金钢 显示技晶及粗晶组织 10%-20%过硫酸铵水溶液 室温浸蚀或擦拭 A109 碳素钢 合金钢 三氯化铁饱和水溶液 500ml 硝酸 10ml 室温浸蚀 A110 不锈钢及高铬.高镍合金钢 硝酸 1 份 盐酸 3 份 A111 奥氏体不锈钢 硫酸铜 100ml 盐酸 500ml 水 500ml 室温浸蚀 也可以加热使用 通用浸蚀剂 A112 精密合金 高温合金 硝酸 60ml 盐酸 200ml 氯化高铁 50g 过硫酸铵 30g 水 50ml 室温浸蚀 A113 钢的技晶组织 工业氯化铜铵 12g 盐酸 5ml 水 100ml 浸蚀30-60min后对表面稍加研磨则能获得好的效果 A114 显示铸态组织和铸钢晶粒度 硝酸 10ml 硫酸 10ml 水 20ml 室温浸蚀 A115 高合金钢 高速钢 铁-钴和镍基高温合金 盐酸 50ml 硝酸 25ml 水 25ml 稀王水浸蚀剂 A116 铁素体及奥氏体不锈钢 重铬酸钾 25g (K2Cr2O7) 盐酸 100ml 硝酸 10ml 水 100ml 60-70℃热蚀 时间:30-60min 碳钢、合金钢显微组织 序号 用 途 成 份 腐蚀方法 附 注 A201 碳钢合金钢 硝酸 1-10ml 乙醇 90-99ml 硝酸加入量按材料选择，常用3%-4%溶液，1%溶液适用于碳钢中温回火组织及...
