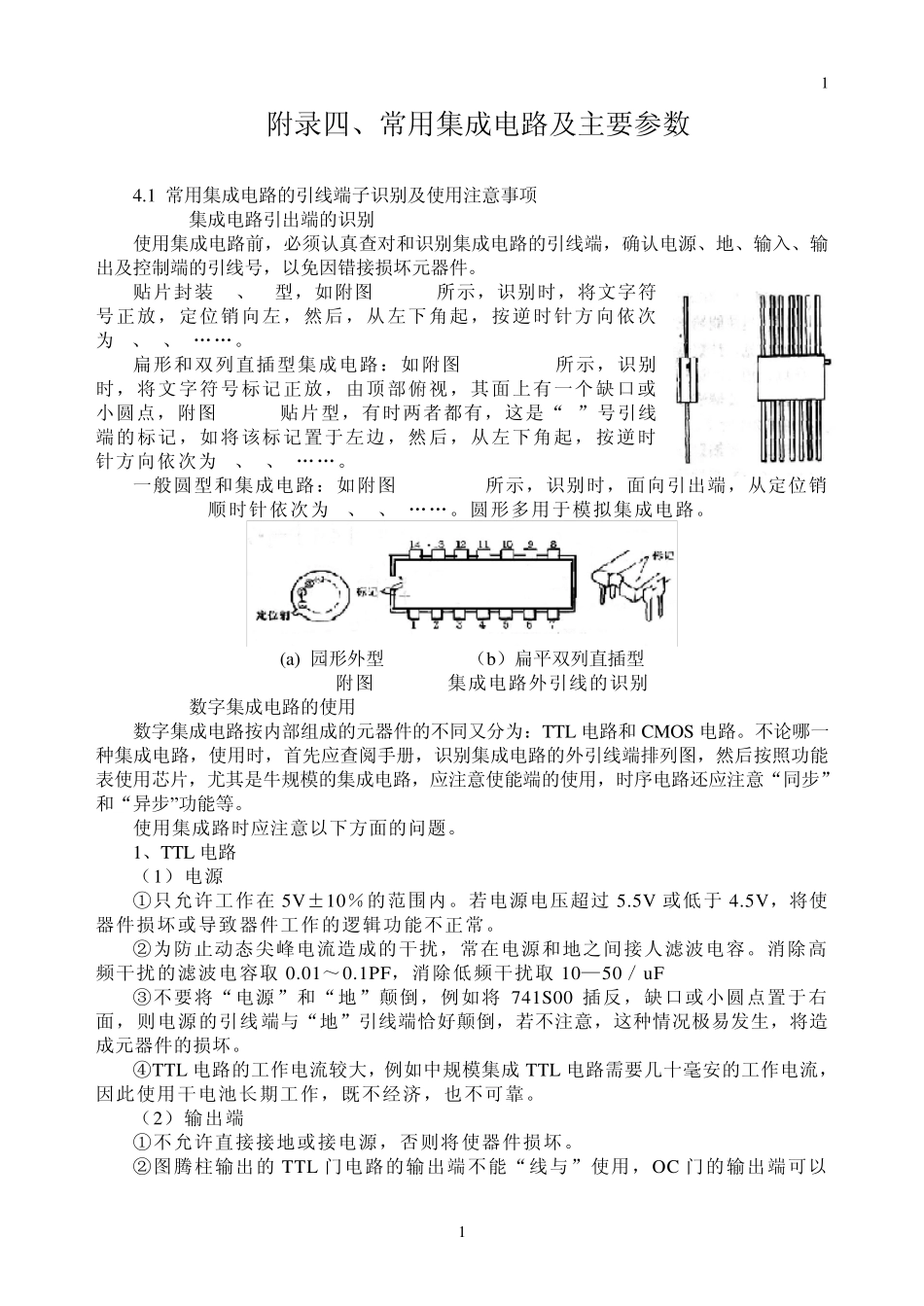

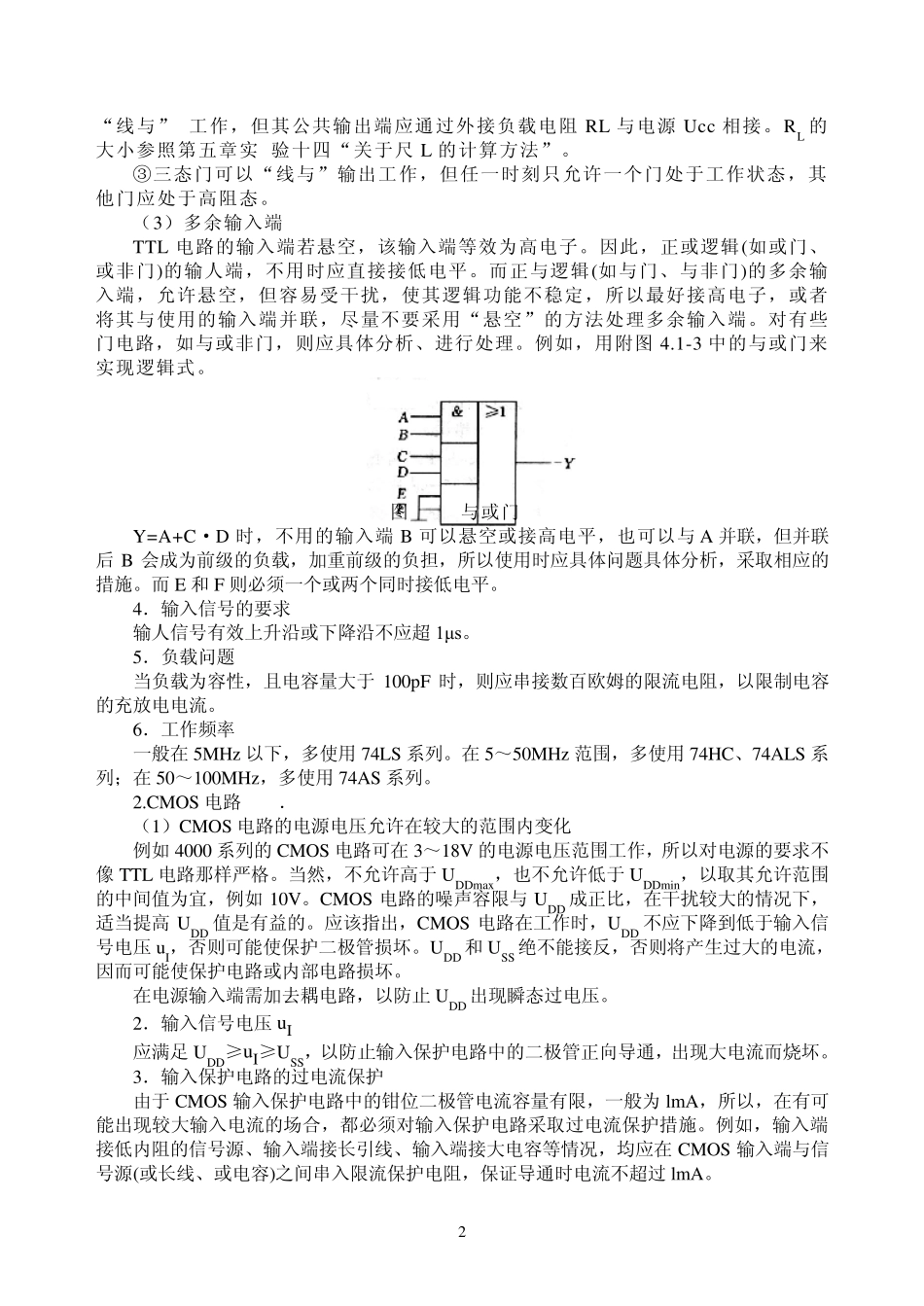

1 1 附录四、常用集成电路及主要参数 4.1 常用集成电路的引线端子识别及使用注意事项 4.1.1 集成电路引出端的识别 使用集成电路前，必须认真查对和识别集成电路的引线端，确认电源、地、输入、输出及控制端的引线号，以免因错接损坏元器件。 贴片封装(A、B)型，如附图 4.1-1所示，识别时，将文字符号正放，定位销向左，然后，从左下角起，按逆时针方向依次为 1、2、3„„。 扁形和双列直插型集成电路：如附图 4.1-2(b)所示，识别时，将文字符号标记正放，由顶部俯视，其面上有一个缺口或小圆点，附图 4.1-1贴片型，有时两者都有，这是“1”号引线端的标记，如将该标记置于左边，然后，从左下角起，按逆时针方向依次为 1、2、3„„。 一般圆型和集成电路：如附图 4.1-2(a)所示，识别时，面向引出端，从定位销顺时针依次为 1、2、3„„。圆形多用于模拟集成电路。 (a) 园形外型 （b）扁平双列直插型 附图4.1-2 集成电路外引线的识别 4.1.2 数字集成电路的使用 数字集成电路按内部组成的元器件的不同又分为：TTL 电路和 CMOS 电路。不论哪一种集成电路，使用时，首先应查阅手册，识别集成电路的外引线端排列图，然后按照功能表使用芯片，尤其是牛规模的集成电路，应注意使能端的使用，时序电路还应注意“同步”和“异步”功能等。 使用集成路时应注意以下方面的问题。 1、TTL 电路 （1）电源 ①只允许工作在5V±10％的范围内。若电源电压超过 5.5V 或低于 4.5V，将使器件损坏或导致器件工作的逻辑功能不正常。 ②为防止动态尖峰电流造成的干扰，常在电源和地之间接人滤波电容。消除高频干扰的滤波电容取 0.01～0.1PF，消除低频干扰取 10—50／uF ③不要将“电源”和“地”颠倒，例如将 741S00 插反，缺口或小圆点置于右面，则电源的引线端与“地”引线端恰好颠倒，若不注意，这种情况极易发生，将造成元器件的损坏。 ④TTL 电路的工作电流较大，例如中规模集成 TTL 电路需要几十毫安的工作电流，因此使用干电池长期工作，既不经济，也不可靠。 （2）输出端 ①不允许直接接地或接电源，否则将使器件损坏。 ②图腾柱输出的 TTL 门电路的输出端不能“线与”使用，OC 门的输出端可以 2 “线与” 工作，但其公共输出端应通过外接负载电阻 RL 与电源 Ucc 相接。RL 的大小参照第五章实 验十四“关于尺 L 的计算方法”。 ③三态门可以“线与”输出工作，但任一时刻只允许一个门处于工作状态...
