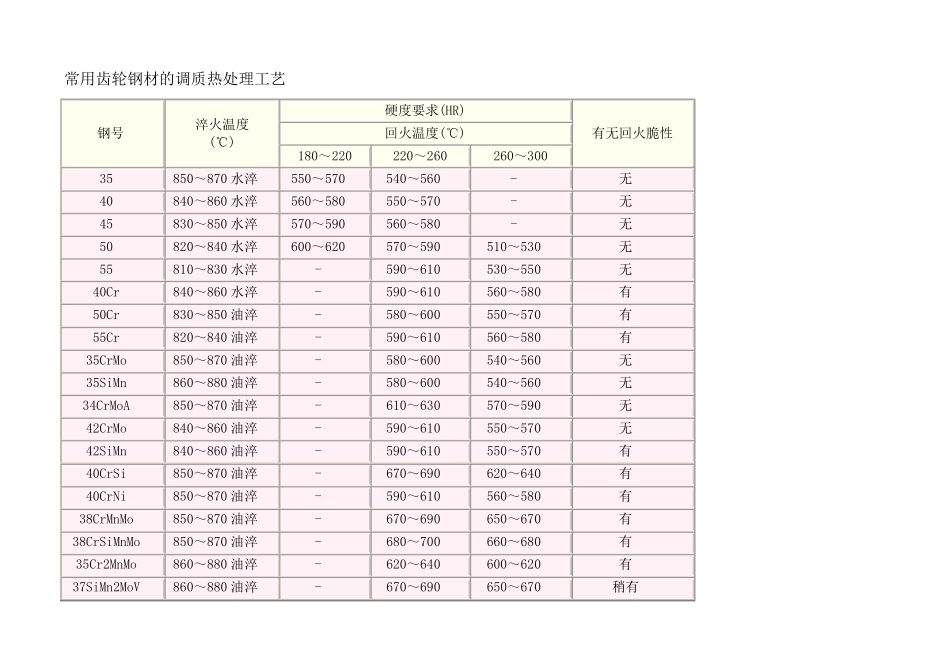

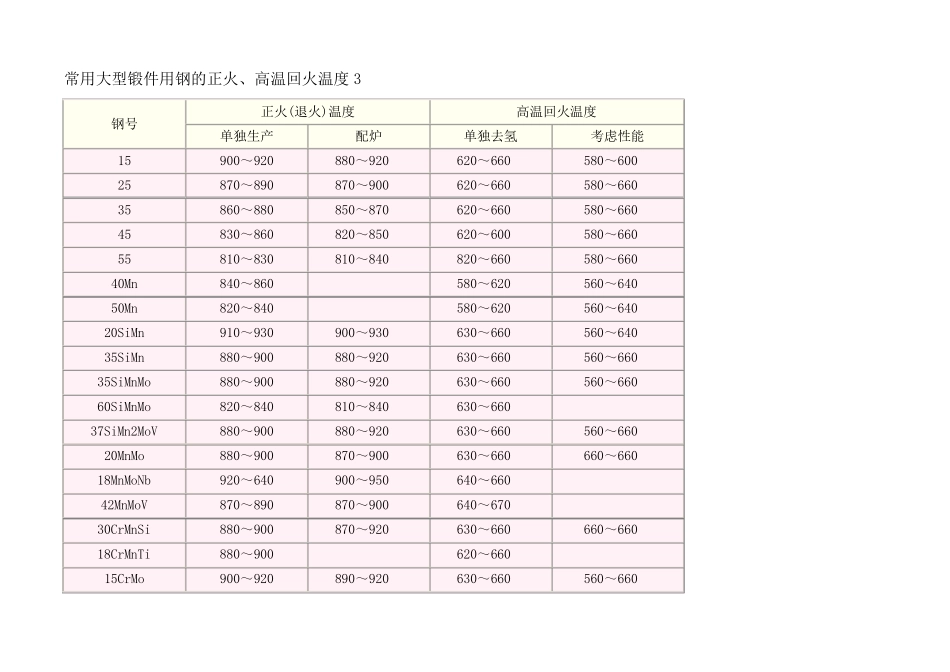

常用齿轮钢材的调质热处理工艺 钢号 淬火温度 (℃) 硬度要求(HR) 有无回火脆性 回火温度(℃) 180～220 220～260 260～300 35 850～870 水淬 550～570 540～560 - 无 40 840～860 水淬 560～580 550～570 - 无 45 830～850 水淬 570～590 560～580 - 无 50 820～840 水淬 600～620 570～590 510～530 无 55 810～830 水淬 - 590～610 530～550 无 40Cr 840～860 水淬 - 590～610 560～580 有 50Cr 830～850 油淬 - 580～600 550～570 有 55Cr 820～840 油淬 - 590～610 560～580 有 35CrMo 850～870 油淬 - 580～600 540～560 无 35SiMn 860～880 油淬 - 580～600 540～560 无 34CrMoA 850～870 油淬 - 610～630 570～590 无 42CrMo 840～860 油淬 - 590～610 550～570 无 42SiMn 840～860 油淬 - 590～610 550～570 有 40CrSi 850～870 油淬 - 670～690 620～640 有 40CrNi 850～870 油淬 - 590～610 560～580 有 38CrMnMo 850～870 油淬 - 670～690 650～670 有 38CrSiMnMo 850～870 油淬 - 680～700 660～680 有 35Cr2MnMo 860～880 油淬 - 620～640 600～620 有 37SiMn2MoV 860～880 油淬 - 670～690 650～670 稍有 常用大型锻件用钢的正火、高温回火温度 3 钢号 正火(退火)温度 高温回火温度 单独生产 配炉 单独去氢 考虑性能 15 900～920 880～920 620～660 580～600 25 870～890 870～900 620～660 580～660 35 860～880 850～870 620～660 580～660 45 830～860 820～850 620～600 580～660 55 810～830 810～840 820～660 580～660 40Mn 840～860 580～620 560～640 50Mn 820～840 580～620 560～640 20SiMn 910～930 900～930 630～660 560～640 35SiMn 880～900 880～920 630～660 560～660 35SiMnMo 880～900 880～920 630～660 560～660 60SiMnMo 820～840 810～840 630～660 37SiMn2MoV 880～900 880～920 630～660 560～660 20MnMo 880～900 870～900 630～660 660～660 18MnMoNb 920～640 900～950 640～660 42MnMoV 870～890 870～900 640～670 30CrMnSi 880～900 870～920 630～660 660～660 18CrMnTi 880～900 620～660 15CrMo 900～920 890～920 630～660 560～660 20CrMo 8...
