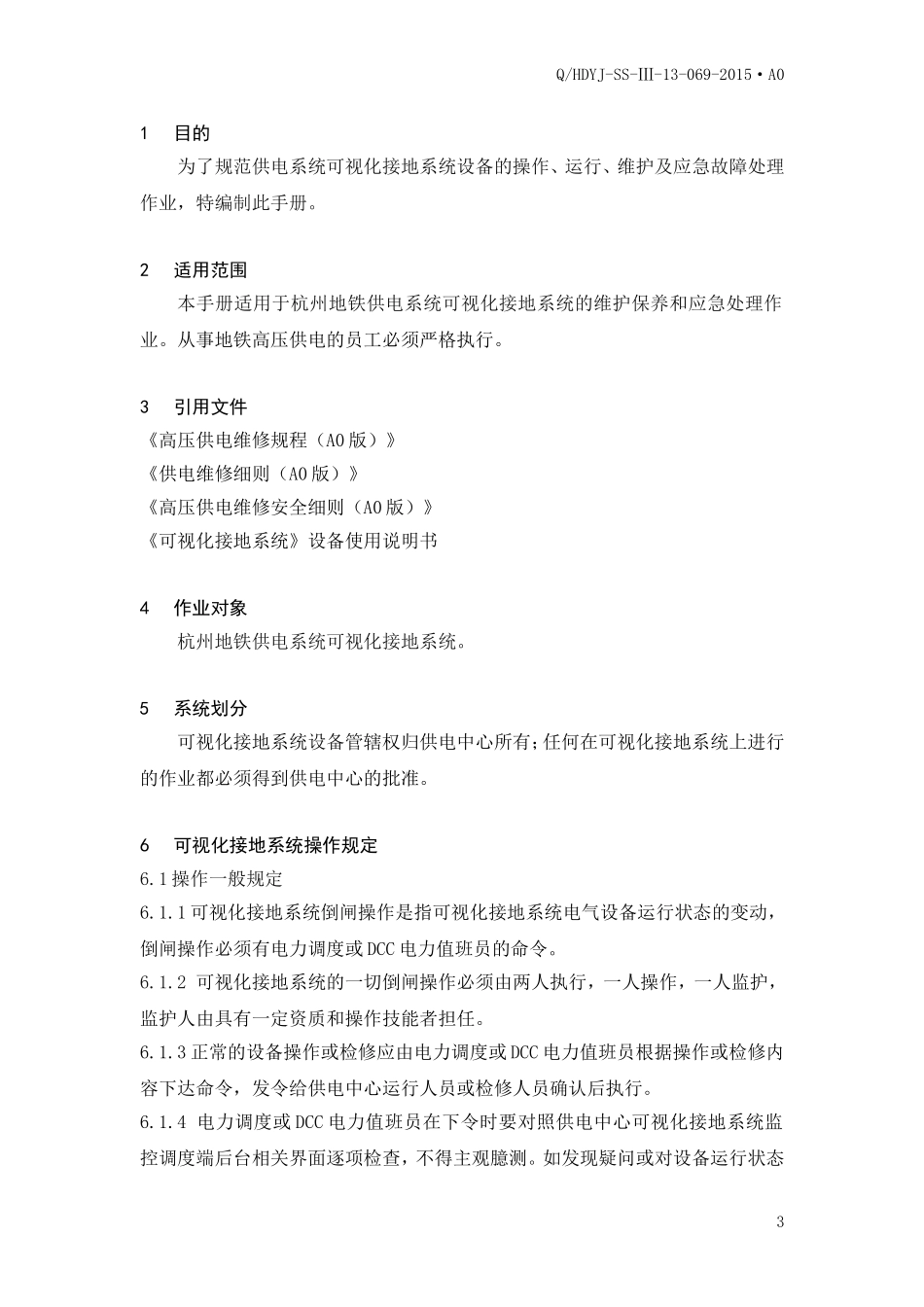

Q/HDYJ杭州市地铁集团有限责任公司运营分公司技术文件Q/HDYJ-SS-Ⅲ-13-069-2015·A0供电系统可视化接地系统运行维护手册2015-12-31发布2016-01-01实施杭州地铁运营分公司发布Q/HDYJ-SS-Ⅲ-13-069-2015·A0目录1目的........................................................-3-2适用范围....................................................-3-3引用文件....................................................-3-4作业对象....................................................-3-5系统划分....................................................-3-6可视化接地系统操作规定......................................-3-7可视化接地系统检修规定.....................................-10-8可视化接地系统故障应急预案.................................-10-附加说明.......................................................-12-供电系统可视化接地系统运行维护手册2Q/HDYJ-SS-Ⅲ-13-069-2015·A01目的为了规范供电系统可视化接地系统设备的操作、运行、维护及应急故障处理作业，特编制此手册。2适用范围本手册适用于杭州地铁供电系统可视化接地系统的维护保养和应急处理作业。从事地铁高压供电的员工必须严格执行。3引用文件《高压供电维修规程（A0版）》《供电维修细则（A0版）》《高压供电维修安全细则（A0版）》《可视化接地系统》设备使用说明书4作业对象杭州地铁供电系统可视化接地系统。5系统划分可视化接地系统设备管辖权归供电中心所有；任何在可视化接地系统上进行的作业都必须得到供电中心的批准。6可视化接地系统操作规定6.1操作一般规定6.1.1可视化接地系统倒闸操作是指可视化接地系统电气设备运行状态的变动，倒闸操作必须有电力调度或DCC电力值班员的命令。6.1.2可视化接地系统的一切倒闸操作必须由两人执行，一人操作，一人监护，监护人由具有一定资质和操作技能者担任。6.1.3正常的设备操作或检修应由电力调度或DCC电力值班员根据操作或检修内容下达命令，发令给供电中心运行人员或检修人员确认后执行。6.1.4电力调度或DCC电力值班员在下令时要对照供电中心可视化接地系统监控调度端后台相关界面逐项检查，不得主观臆测。如发现疑问或对设备运行状态3Q/HDYJ-SS-Ⅲ-13-069-2015·A0不清楚时，应与现场人员联系，共同核实设备的运行状态，以保证正确操作。6.1.5供电中心操作人员在决定系统倒闸操作前，应及时与电力调度或DCC电力值班员取得联系，确认倒闸操作的供电分区的供电状态；在得到现场操作完毕的汇报后，应及时核对供电中心可视化接地系统监控调度端后台机界面的显示状态是否正确。6.1.6有计划的倒闸操作，电力调度或DCC电力值班员应在10分钟前通知运行人员作好操作配合准备。严禁约时进行操作。6.1.7正常的倒闸操作应避免在交接班时进行，如遇特殊情况应延迟交接班时间如接班后一小时内进行的倒闸操作，应由上一班对此次作业进行核对，与下一班对此次任务进行确认，并交由下一班人员进行执行。6.1.8倒闸操作人员进行操作时，若听到电力调度或DCC电力值班员电话铃响，应立即停止操作，迅速接听电话，问清原因后才继续操作。在操作过程中，若发现设备有异常情况或操作顺序有问题而危及人身、设备或系统安全时，应立即停止并报告电力调度或DCC电力值班员。6.1.9在操作过程中发生异常情况或发生误操作时，操作人员应立即停止操作，并报告电力调度或OCC电力值班员。当发生威胁人身或设备安全时，可先采取必要措施，如切断电源等，然后报告电力调度或DCC电力值班员。6.1.10在可视化接地系统一次进行手动操作时均必需戴绝缘手套，穿绝缘靴。6.1.11在进行可视化接地系统本体操作时，故障指示灯应处于熄灭状态，如故障指示灯亮，则应立即停止操作，待故障解除后方可操作。6.2远程操作6.2.1操作前检查操作前观察供电中心调度端后台机与各开关的通信状态应正常，确认个开关的“远方/就地”操作位置应处于“远方”位置。操作前，应确认各开关视频实际位置应与供电中心调度端后台机位置处于相符状态。6.2.2操作流程初始登陆密码：123初始操作密码：1234所有分合闸操...
