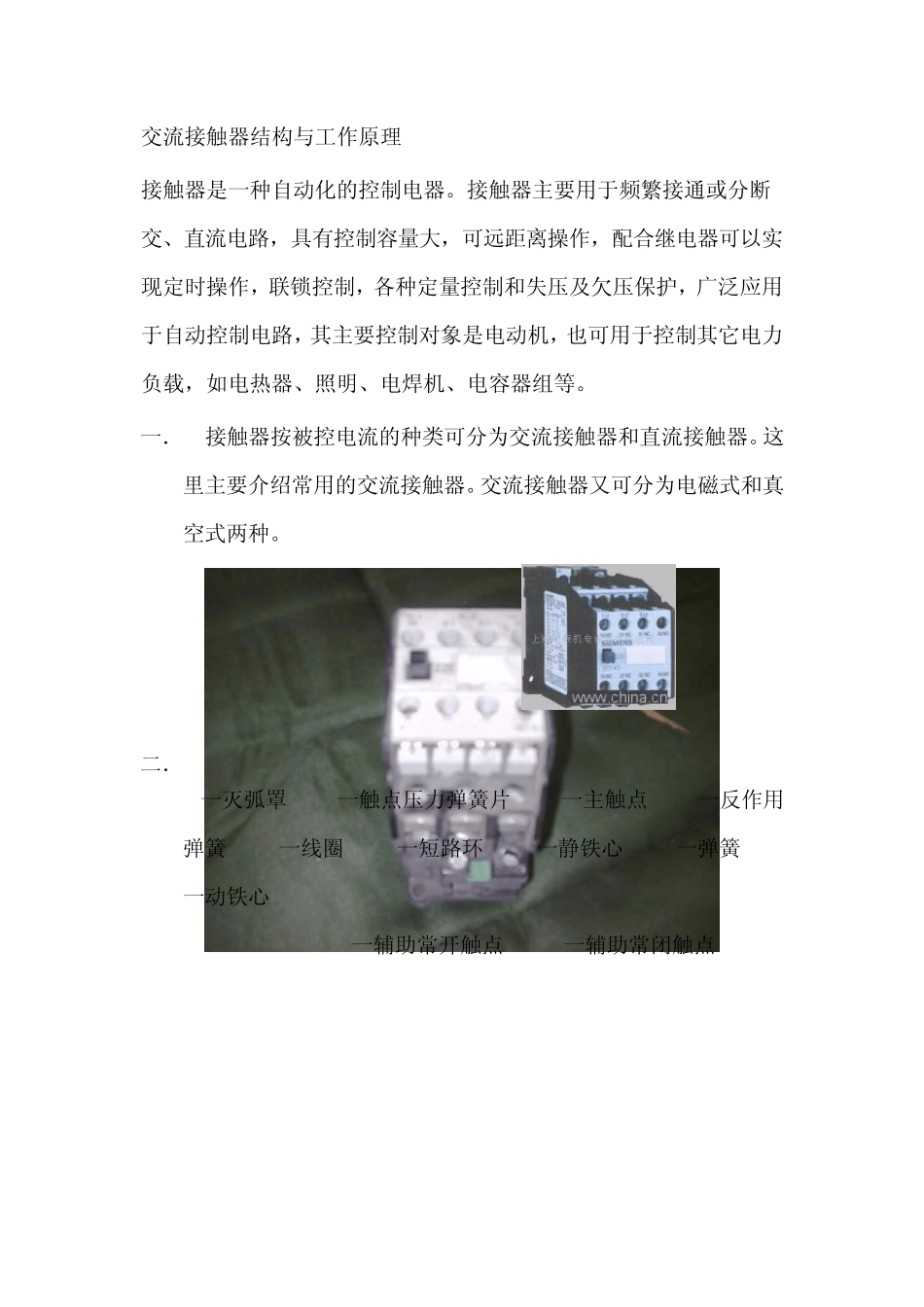

常见低压电器的工作原理和参数选型_第1页
1/22

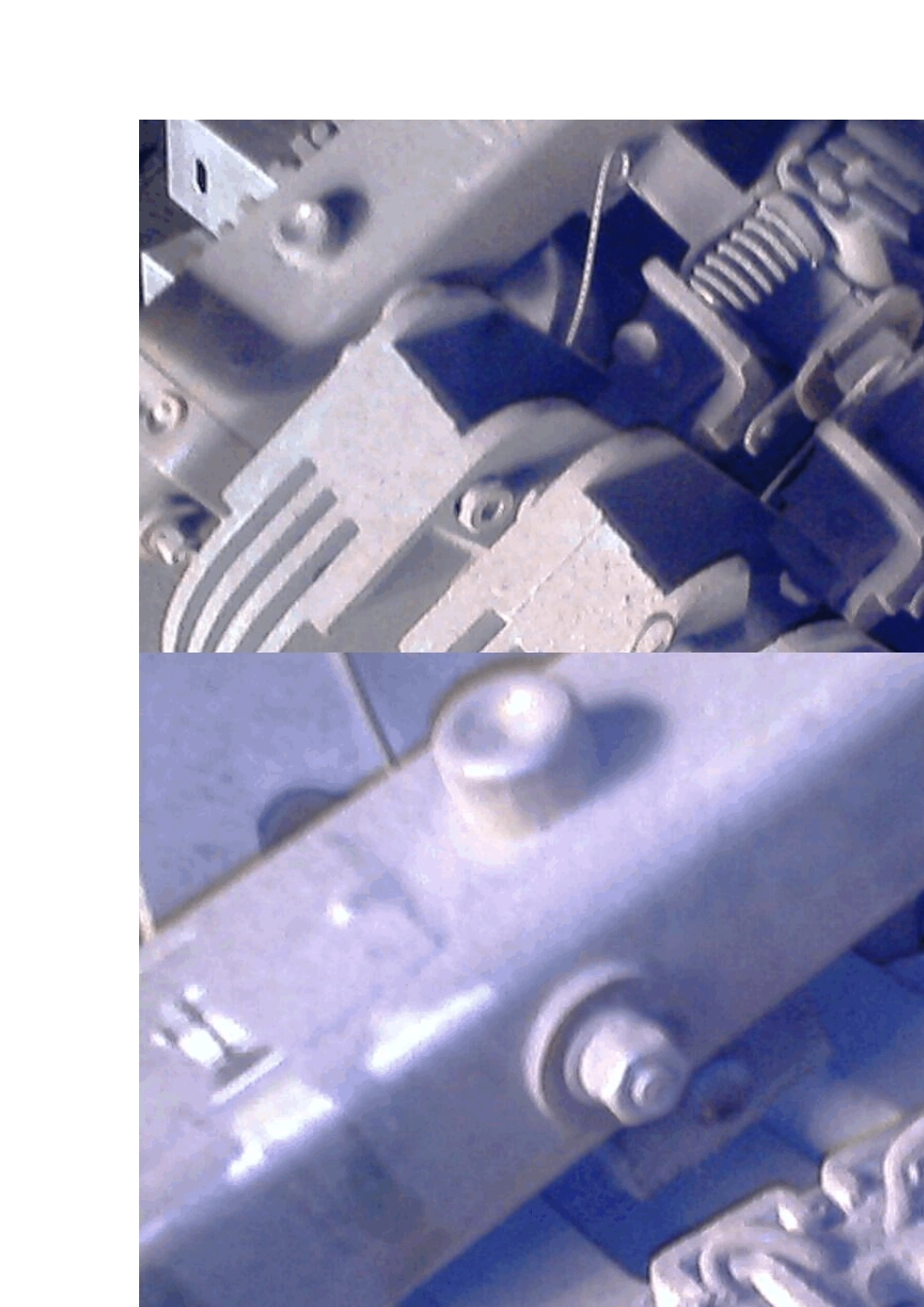

常见低压电器的工作原理和参数选型_第2页
2/22

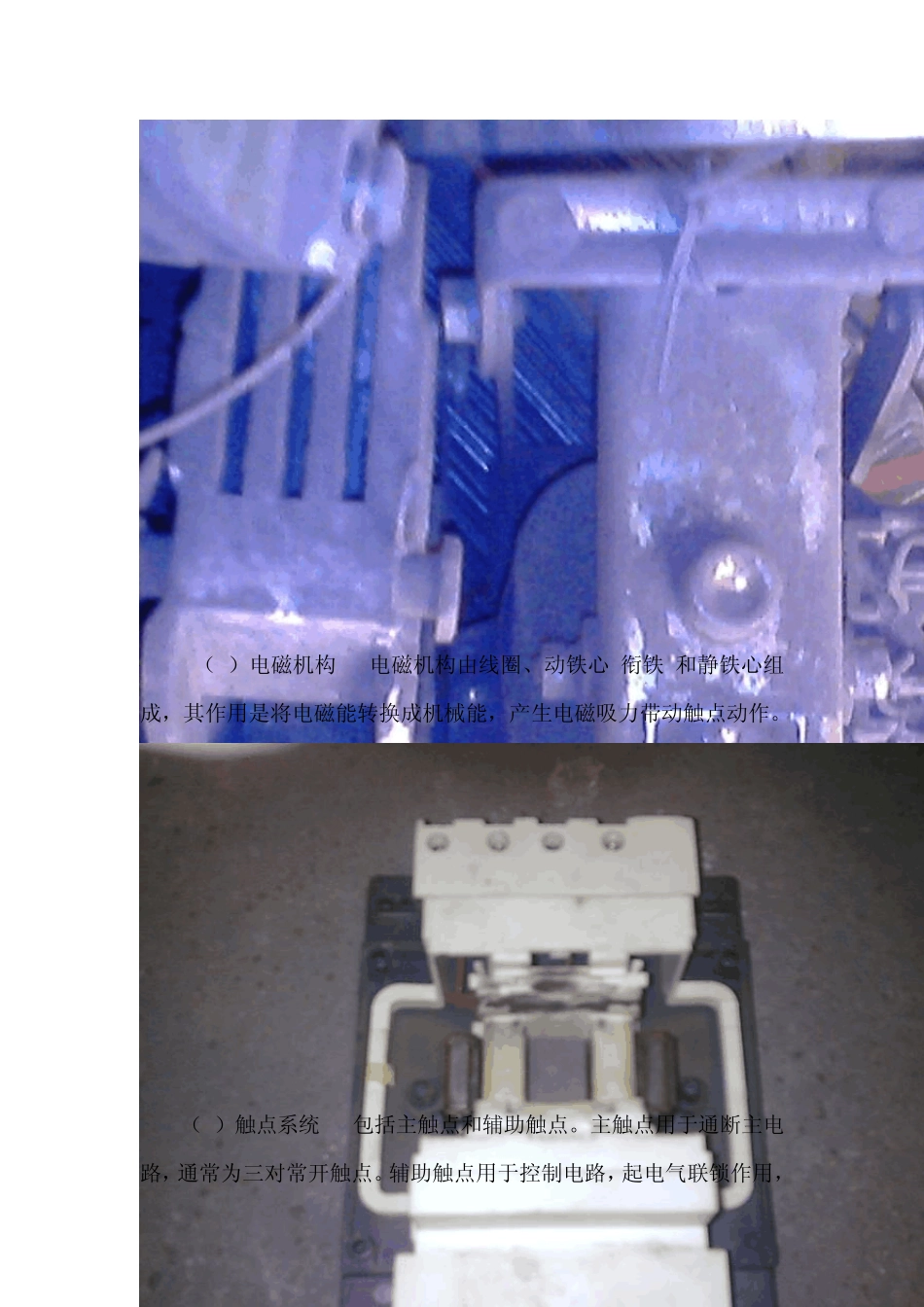

常见低压电器的工作原理和参数选型_第3页
3/22
交流接触器结构与工作原理 接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路,具有控制容量大,可远距离操作,配合继电器可以实现定时操作,联锁控制,各种定量控制和失压及欠压保护,广泛应用于自动控制电路,其主要控制对象是电动机,也可用于控制其它电力负载,如电热器、照明、电焊机、电容器组等。 一. 接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。 二. 1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点 (1)电磁机构 电磁机构由线圈、动铁心(衔铁)和静铁心组成,其作用是将电磁能转换成机械能,产生电磁吸力带动触点动作。 (2)触点系统 包括主触点和辅助触点。主触点用于通断主电路,通常为三对常开触点。辅助触点用于控制电路,起电气联锁作用,故又称联锁触点,一般常开、 常闭 各 两 对 。 (3)灭弧装置 容量在 10A以上的接触器都有灭弧装置,对于小容量的接触器,常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器,采用纵缝灭弧罩及栅片灭弧。 (4)其他部件 包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。 电磁式接触器的工作原理如下:线圈通电后,在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合,带动触点机构动作,常闭触点打开,常开触点闭合,互锁或接通线路。线圈失电或线圈两端电压显著降低时,电磁吸力小于弹簧反力,使得衔铁释放,触点机构复位,断开线路或解除互锁。 (二)直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭,直流接触器常采用磁吹式灭弧装置灭弧。 交流接触器的分类及基本参数 1.交流接触器的分类 交流接触器的种类很多,其分类方法也不尽相同。按照一般的分类方法,大致有以下几种。 ①按主触点极数分 可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷,如照明负荷、焊机等,在电动机能耗制动中也可采用;双极接触器用于绕线式异步电机的转子回路中,起动时用于短接起动绕组;三极接触器用于三相负荷,例如在电动机的控制及其它场合,使用最为广泛;四极接...
