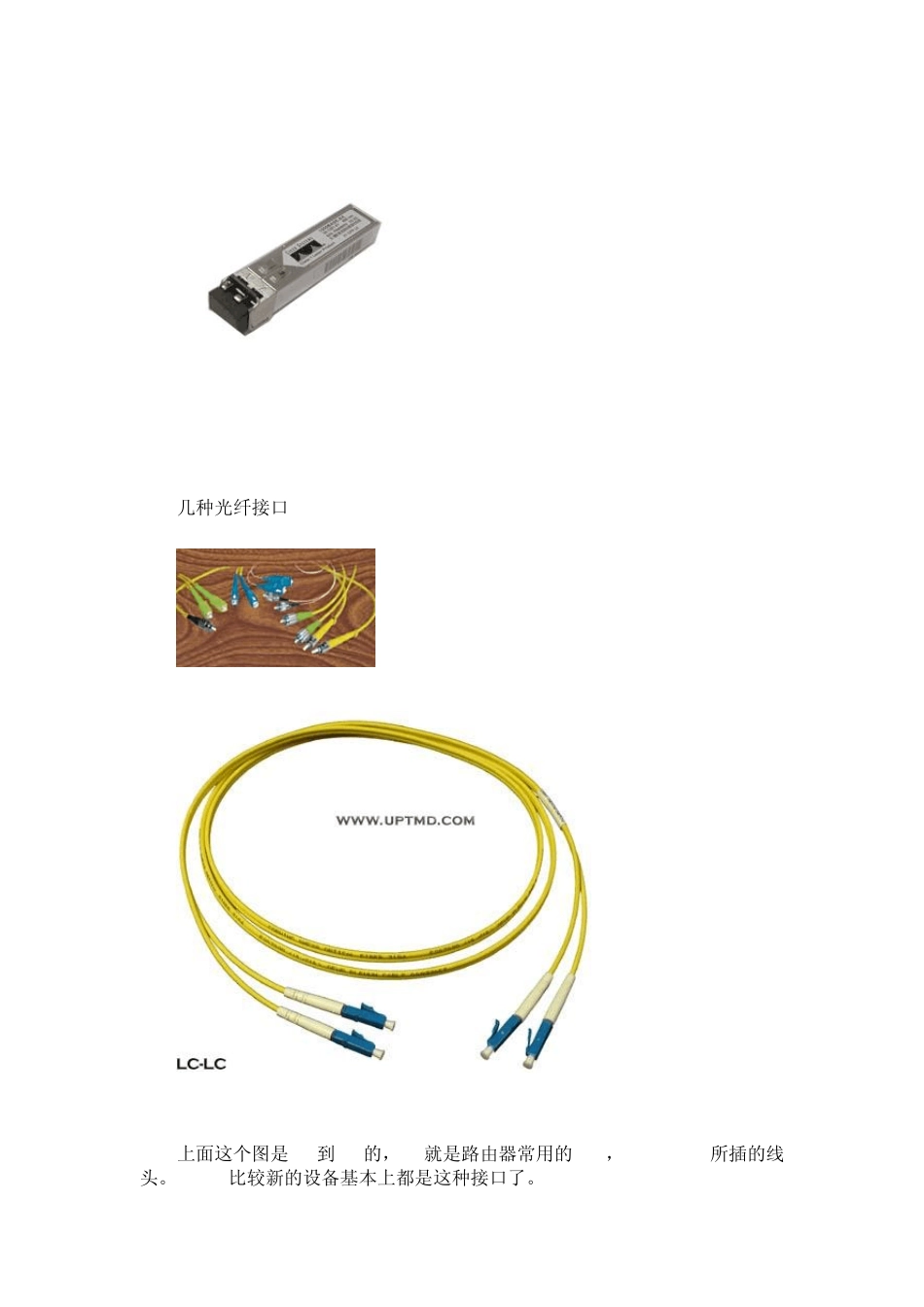

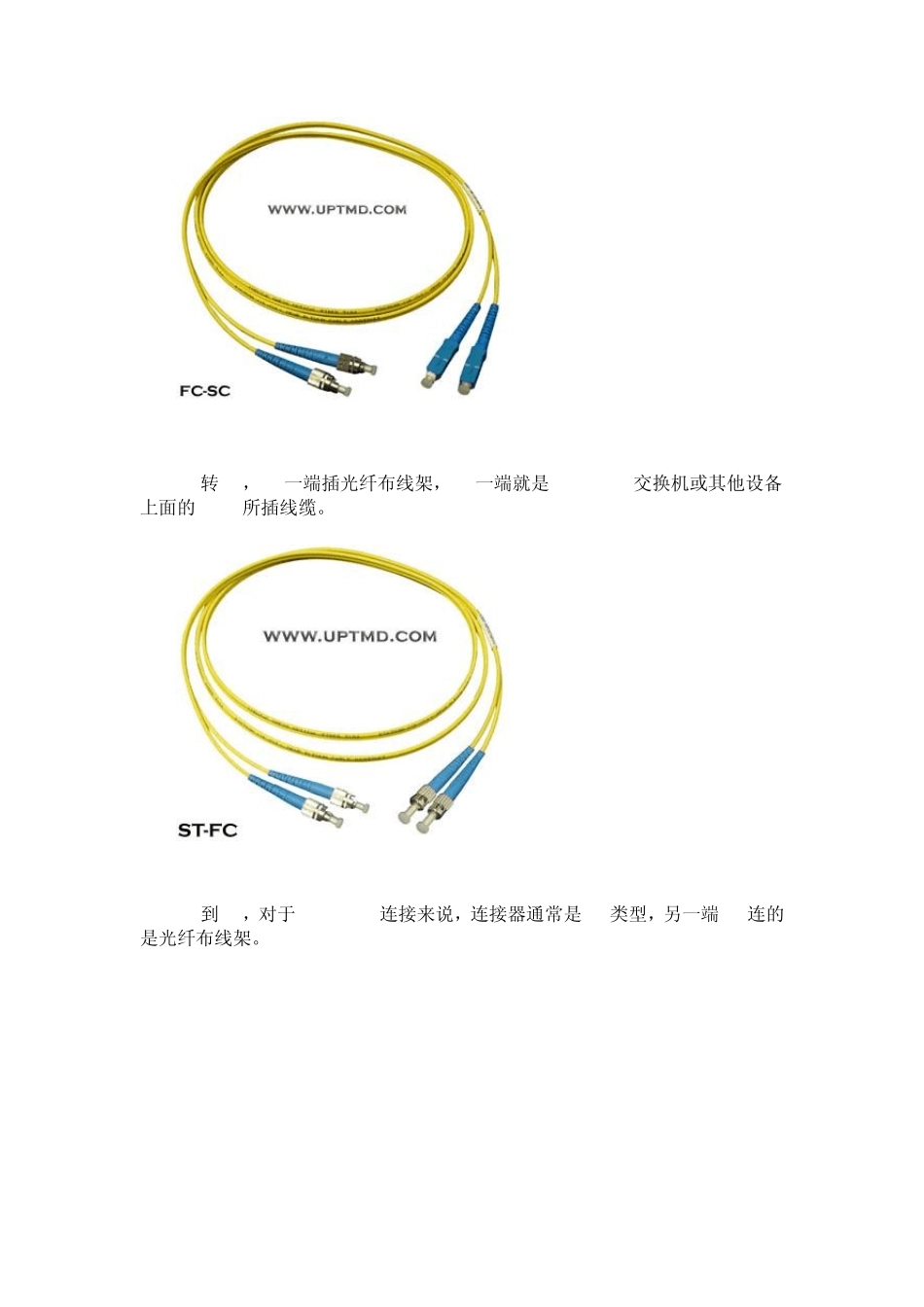

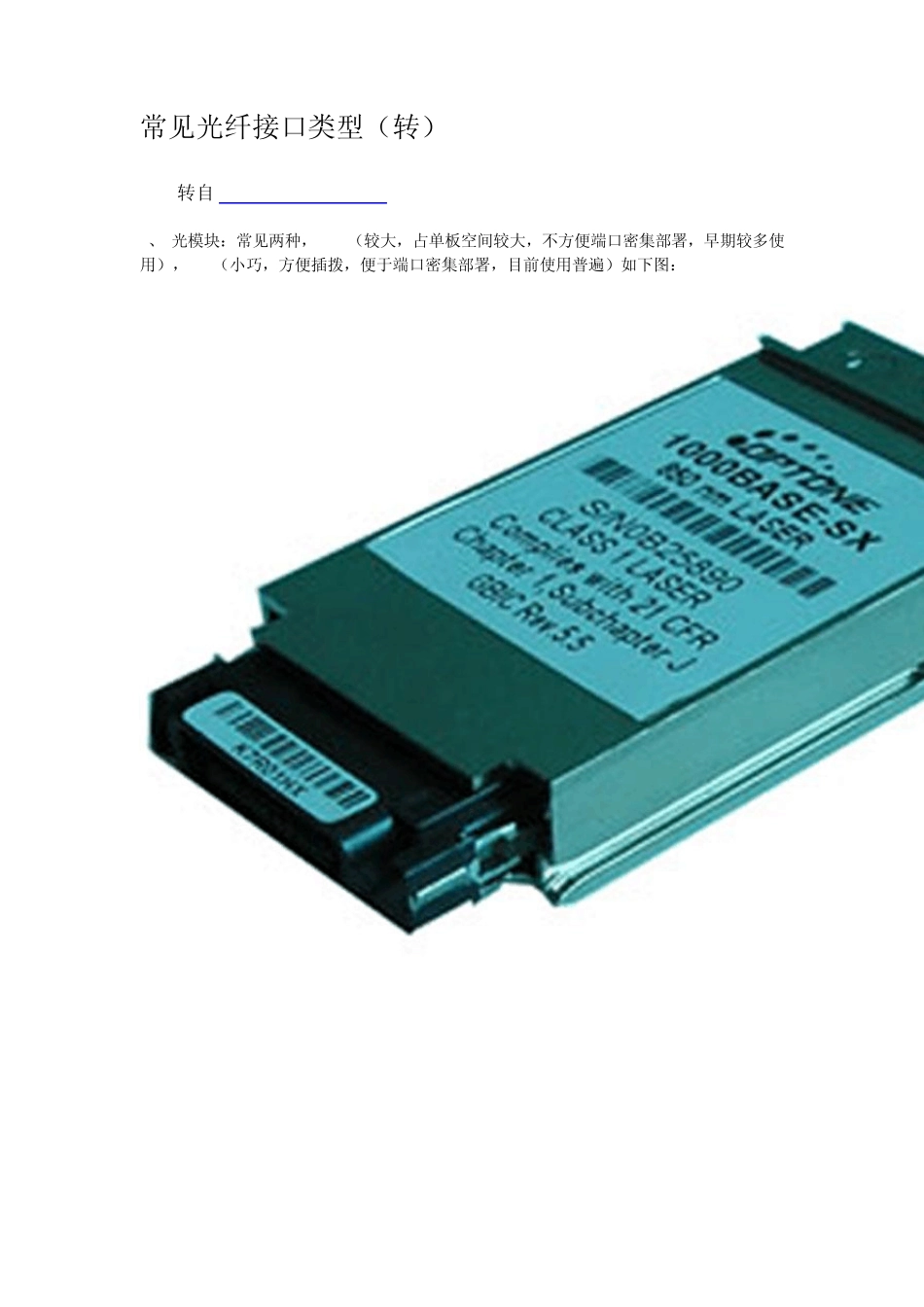

常见光纤接口类型（转） 转自xiangfei.cublog.cn 1、 光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图： GBIC SFP 几种光纤接口(ST,SC,LC,FC) 上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。Cisco比较新的设备基本上都是这种接口了。 FC转SC，FC一端插光纤布线架，SC一端就是catalyst交换机或其他设备上面的GBIC所插线缆。 ST到 FC，对于 10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤布线架。 SC到SC两头都是联接到GBIC的。 SC到LC，一头联接GBIC,另一头联接MINI-GBIC或SFP。 FC 圆形带螺纹、ST 卡接式圆形、SC 卡接式方形、LC 类似于SC,但体形小一半、PC 微球面研磨抛光、APC 呈8°角并做微球面研磨抛光、MRTJ 方型,一头是双纤收发一体(多为 3com上用)、光纤模块:一般都支持热插拔、GBIC 使用的光纤接口多为 SC或ST型、SFP 小型封装 GBIC,使用光纤为 LC型使用的光纤、单模:L,波长 1310;单模长距 LH,波长 1310,1550、多模:SM,波长 850、SX/LH表示可以使用单模或者多模光纤 ------------------------------------------------------ 在表示尾纤接头的标注中,我们常能见到"FC/PC","SC/PC"等,其含义如下: "/"前面部分表示尾纤的连接器型号; "SC"接头是标准方型接头,采用工程塑料,具有耐高温,不容易氧化优点. "LC"接头与"sc"接头形状相似,较 sc接头小一些. "FC"接头是金属接头,一般在 ODF侧采用,金属接头的可插拔次数比塑料要多."/"后面表明光纤接头截面工艺,即研磨方式. "pc"在电信运营商的设备中易用的最为广泛,其接头截面是平的,pc是最普遍的. "apc"表示尾纤头采用了带倾角的端面,斜度一般看不出来,可以改善电视信号的质量。 整个光路上的任何部分光纤转弯半径不能小于 4cm，否则会使用光信号衰减严重甚至无法导通。 未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。 正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度 3－5dBm。 法兰盘引入的光功率衰减：每个接插件衰减应该小于 0.3dBm。 光纤距离引入的光功率衰减：每公里光纤衰减应该小于 0.8dBm。 单模口互连使用单模光纤，多模口互连使用多模光纤。 无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是 1310n...
