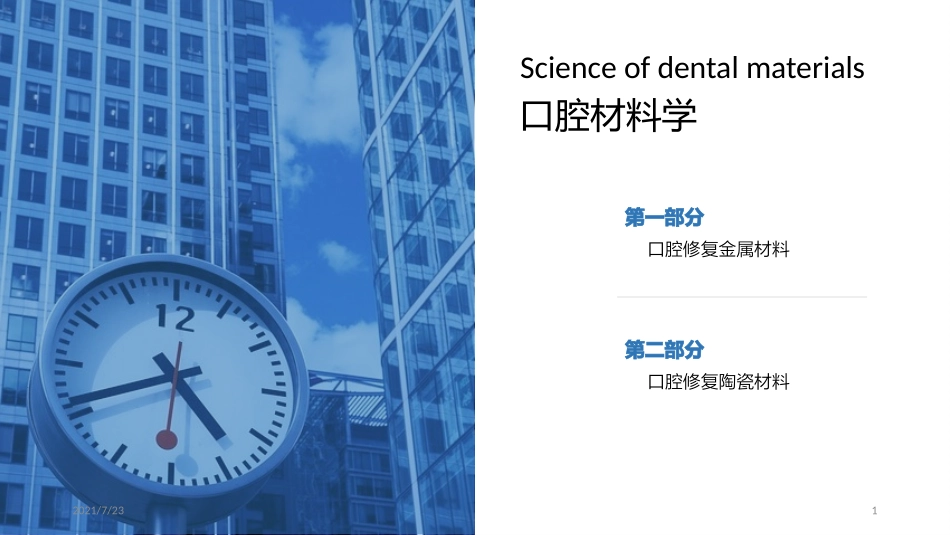

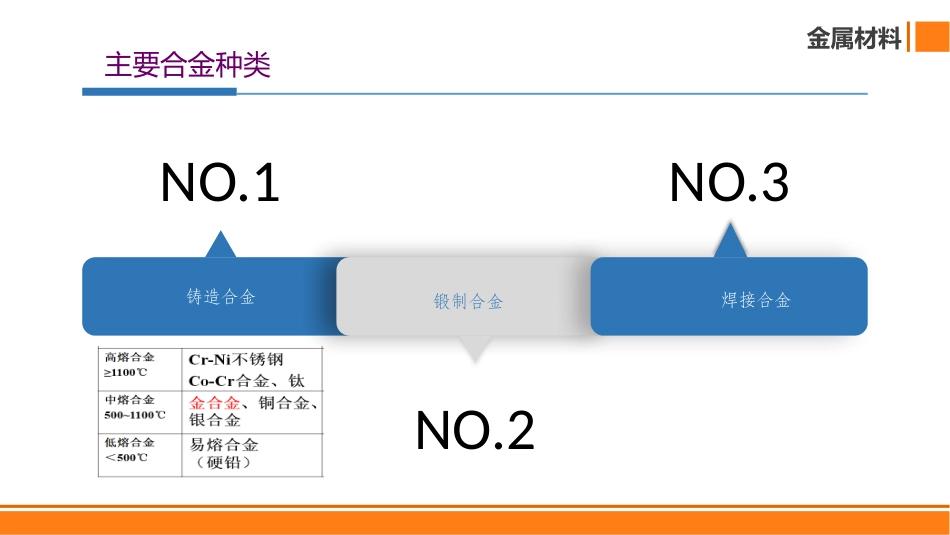

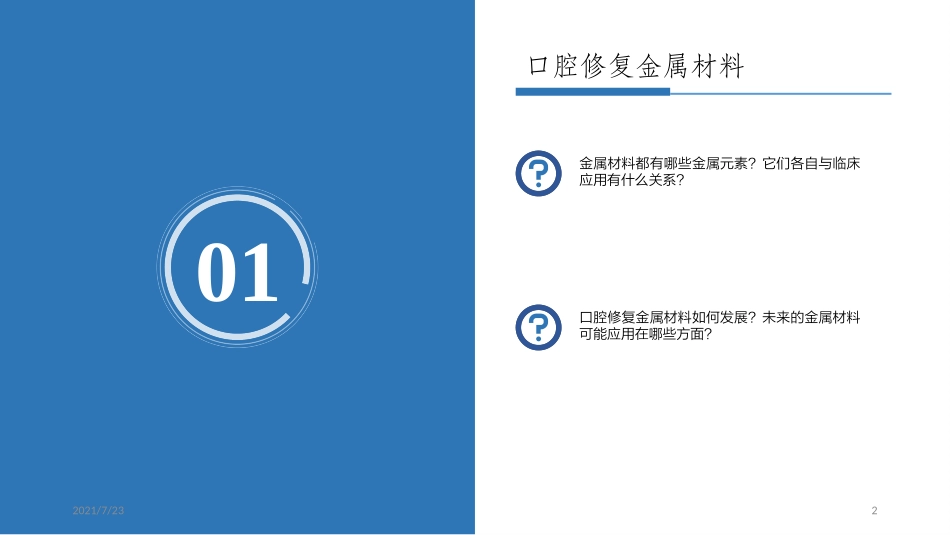

1Scienceofdentalmaterials口腔材料学第一部分口腔修复金属材料第二部分口腔修复陶瓷材料2021/7/23201口腔修复金属材料金属材料都有哪些金属元素？它们各自与临床应用有什么关系？口腔修复金属材料如何发展？未来的金属材料可能应用在哪些方面？2021/7/23主要合金种类NO.1NO.2NO.3锻制合金焊接合金铸造合金金属材料常用合金制品牙体修复用：粘结固位钉、摩擦固位钉、自攻自断螺纹固位钉等义齿修复用：桩冠钉、不锈钢丝、腭杆、舌杆、无缝冠、白合金片、各类种植体、附着体、铸造合金等颌面外科用：带钩牙弓夹板、内固定接骨板（小夹板、固定夹板、压缩夹板等）正畸用制品：卡环、弹簧、唇弓、前方牵引器、带环、托槽、矫正弓丝、结扎丝、牵引钩等金属材料金属材料种类名称组成性能特点主要临床应用锻制合金丝18-8不锈钢丝Cr18Ni9，MoSiSMn耐腐不变色卡环、结扎等Ni-Ti合金丝Ni55-Ti45质轻高弹耐腐记忆固定正畸弓丝β-Ti合金Ti70-78，MoZrSn可弯制可焊接耐腐正畸弓丝Co-Cr-Ni合金丝Co40Cr20Ni15，等似18-8，焊接好正畸弓丝、卡环Au-Pt-Pd合金丝Au.Pt.Pd.Ag.Cu.性优、焊接不良高弹弓丝、卡环锻制合金片Ni-Cr合金片Ni80-90Cr5-10性优耐腐Ni致敏冠、正畸锁槽不锈钢片同18-8不锈钢同18-8但C含量低冠、正畸带环一、锻制合金：对比一览表金属材料一、锻制合金：合金成分基本性能碳（C）---增加强度及硬度，过量则降低防腐性能铬（Cr）---增加防腐性及强度钴（Co）---增加强度、硬度及抗腐蚀性镍（Ni）---增加防腐性及韧性、延展性硅（Si）---提高铸造性能，抗氧化钛（Ti）---良好生物相容性、抗腐蚀性、密度低、性能稳定、适当的机械强度等金属材料二、铸造合金：分型性能一览表类型屈服强度（Mpa）断裂延伸率（%）弹性模量（Gpa）适用范围1≥80≥18--承受低应力的单个牙齿的固定修复体2≥180≥10--所有单个牙齿的固定修复体3≥270≥5--多个牙单位的固定修复体4≥360≥2--承受极高应力的、断面较薄的修复体5≥500≥2≥150高刚性、高强度的修复体金属材料二、铸造合金：分类对比一览表种类名称组成性能与应用非贵金属铸造合金Co-Cr合金Cr≥20Co.Cr.Ni≥85属于5型铸造合金Ni-Cr合金纯Ti、β-Ti合金Ti＞99RPD支架、基托、冠、桥等18-8不锈钢似18-8似18-8，Ni游离致牙龈发黑铸造铜合金Cu38-58.Zn30-45中熔，化学性能不稳定贵金属铸造合金高贵金属铸造合金AuPt.Pd≥60%,Au≥40%可修复所有修复体，但组成不同，修复范围不同。贵金属铸造合金Au.Pt.Pd≥25%金属材料二、铸造合金：贵金属成分基本性能金（Au）---优异延展性和耐腐性，但强度低、质地软银（Ag）---改白色，增强合金强度，改善流动性铜（Cu）---增加强度，降低熔点钯（Pd）---改白色，应用广泛铂（Pt）---提高硬度、强度，加强合金稳定性金属材料三、瓷熔附合金种类名称组成应具备的要求金瓷结合铸造贵金属合金Au-Pt-PdAu84-861.熔点相差100℃；2.热胀系数相近，金略大于瓷；3.充分的刚性和强度；4.表面润湿性好；5.金瓷结合良好；6.铸造性能比较好。贵金属合金表面氧化膜：加入Fe、In、Sn等。Au-PdAu45-52.Pd38-45Au-Pd-AgAu51-52.Pd26-31.Ag14-16Pd-AgPd53-88.Ag30-37Pd-CuPd74-79.Cu10-15铸造非贵金属合金Ni-Cr合金Ni69-77.Cr13-16非贵金属合金表面氧化膜：Ni、Cr、Ir等，但含量好，注意形成过厚。Co-Cr合金Co55-61.Cr15-25纯Ti、β-Ti合金Ti90-100金属材料四、其他成型金属名称说明CAD/CAM快速成型金属主要为纯Ti、β-Ti合金、Co-Cr合金；成型方式为CAD/CAM选择性激光烧结成型金属主要为不锈钢、Ti合金、Co-Cr合金；金属粉末逐层熔结电铸成型金属-金沉积主要用于单冠修复金属材料五、焊接与其他合金种类？组成性能？？应用？1302口腔修复陶瓷材料A金属烤瓷材料是指用于瓷熔附金属修复体的陶瓷材料，其烧结后的结构以玻璃相为主B烧结全瓷材料是采用瓷粉烧结方法制作全瓷修复体的材料C热压铸全瓷材料简称铸瓷，为注射成型玻璃陶瓷。D粉浆堆涂玻璃渗透全瓷材料简称玻璃渗透全瓷，是堆涂-干燥-半烧结-渗透玻璃-饰面E切削成型全瓷材料是指机械切削工艺制作修复体的陶瓷材料2021/7/2314陶瓷材料基础知识概念与结构性能与制备第一：与金...
