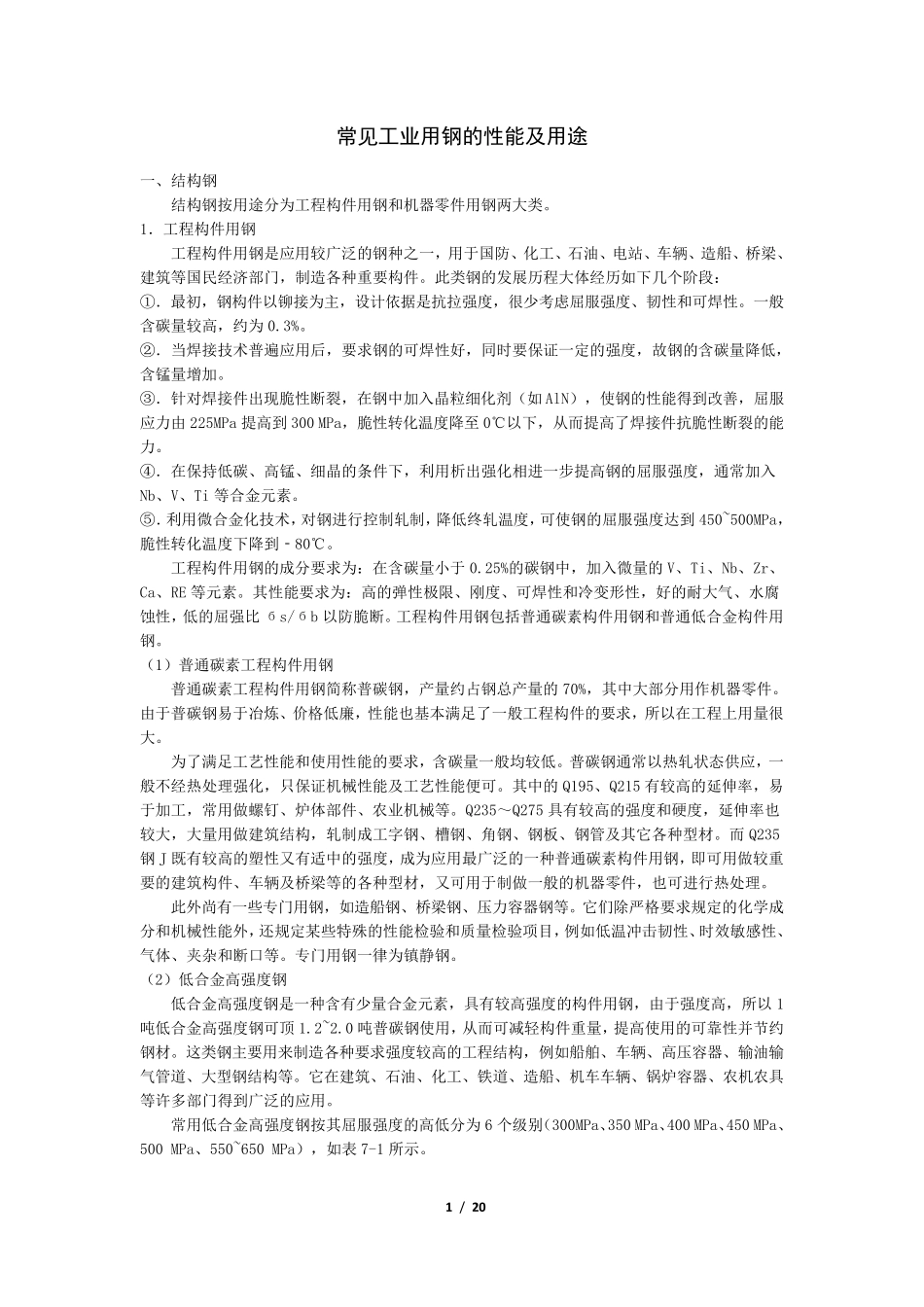

1 / 20 常见工业用钢的性能及用途 一 、 结 构 钢 结 构 钢 按 用 途 分 为 工 程 构 件 用 钢 和 机 器 零 件 用 钢 两 大 类 。 1． 工 程 构 件 用 钢 工 程 构 件 用 钢 是 应 用 较 广 泛 的 钢 种 之 一 ， 用 于 国 防 、 化 工 、 石 油 、 电 站 、 车 辆 、 造 船 、 桥 梁 、建 筑 等 国 民 经 济 部 门 ， 制 造 各 种 重 要 构 件 。 此 类 钢 的 发 展 历 程 大 体 经 历 如 下 几 个 阶 段 ： ① ． 最 初 ， 钢 构 件 以 铆 接 为 主 ， 设 计 依 据 是 抗 拉 强 度 ， 很 少 考 虑 屈 服 强 度 、 韧 性 和 可 焊 性 。 一 般含 碳 量 较 高 ， 约 为 0.3%。 ② ． 当 焊 接 技 术 普 遍 应 用 后 ， 要 求 钢 的 可 焊 性 好 ， 同 时 要 保 证 一 定 的 强 度 ， 故 钢 的 含 碳 量 降 低 ，含 锰 量 增 加 。 ③ ． 针 对 焊 接 件 出 现 脆 性 断 裂 ， 在钢 中加 入晶粒细化 剂（如 AlN）， 使钢 的 性 能得到改善， 屈 服应 力由225MPa 提高 到300 MPa， 脆 性 转化 温度 降 至0℃以 下 ， 从而提高 了焊 接 件 抗 脆 性 断 裂 的 能力。 ④． 在保 持低 碳 、 高 锰 、 细晶的 条件 下 ， 利用 析出 强 化 相进一 步提高 钢 的 屈 服 强 度 ， 通常加 入Nb、 V、 Ti 等 合金元素。 ⑤． 利用 微合金化 技 术 ， 对 钢 进行控制 轧制 ， 降 低 终轧温度 ， 可 使钢 的 屈 服 强 度 达到450~500MPa，脆 性 转化 温度 下 降 到‐80℃。 工 程 构 件 用 钢 的 成分 要 求 为 ： 在含 碳 量 小于 0.25%的 碳 钢 中， 加 入微量 的 V、 Ti、 Nb、 Zr、Ca、 RE 等 元素。 其性 能要 求 为 ： 高 的 弹性 极限、 刚度 、 可 焊 性 和 冷变形性 ， 好 的 耐大 气、 水腐蚀性 ， 低 的 屈 强 比бs/бb 以 防 脆 断 。 工 程 构 件 用 钢 包括普 通碳 素构 件 用 钢 和 普 通低 合金构 件 用钢 。 （1）普 通碳 素工 程 构 件 用 钢 普 通碳 素工 程 构 件 用 钢 简称普 碳 钢...
