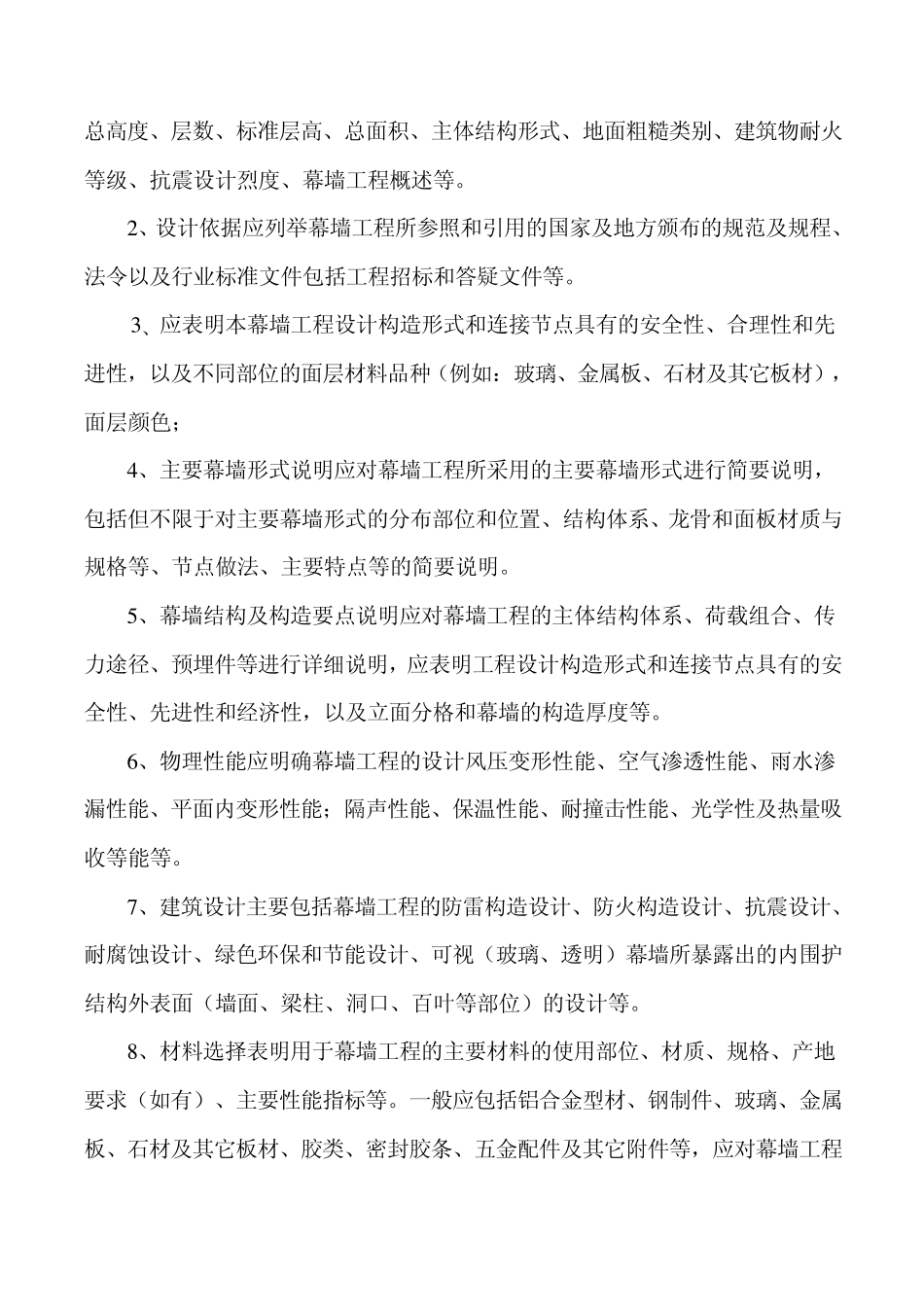

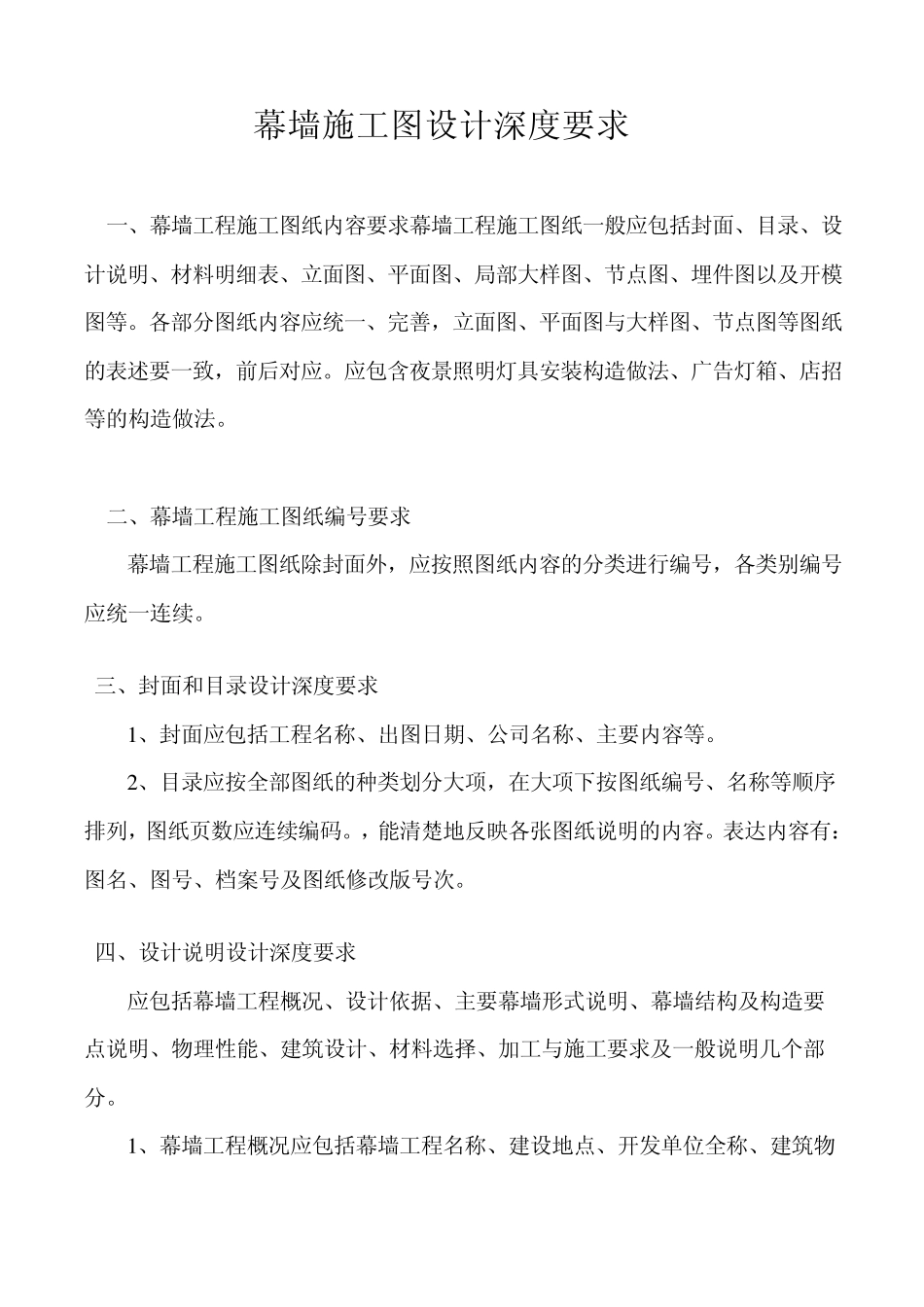

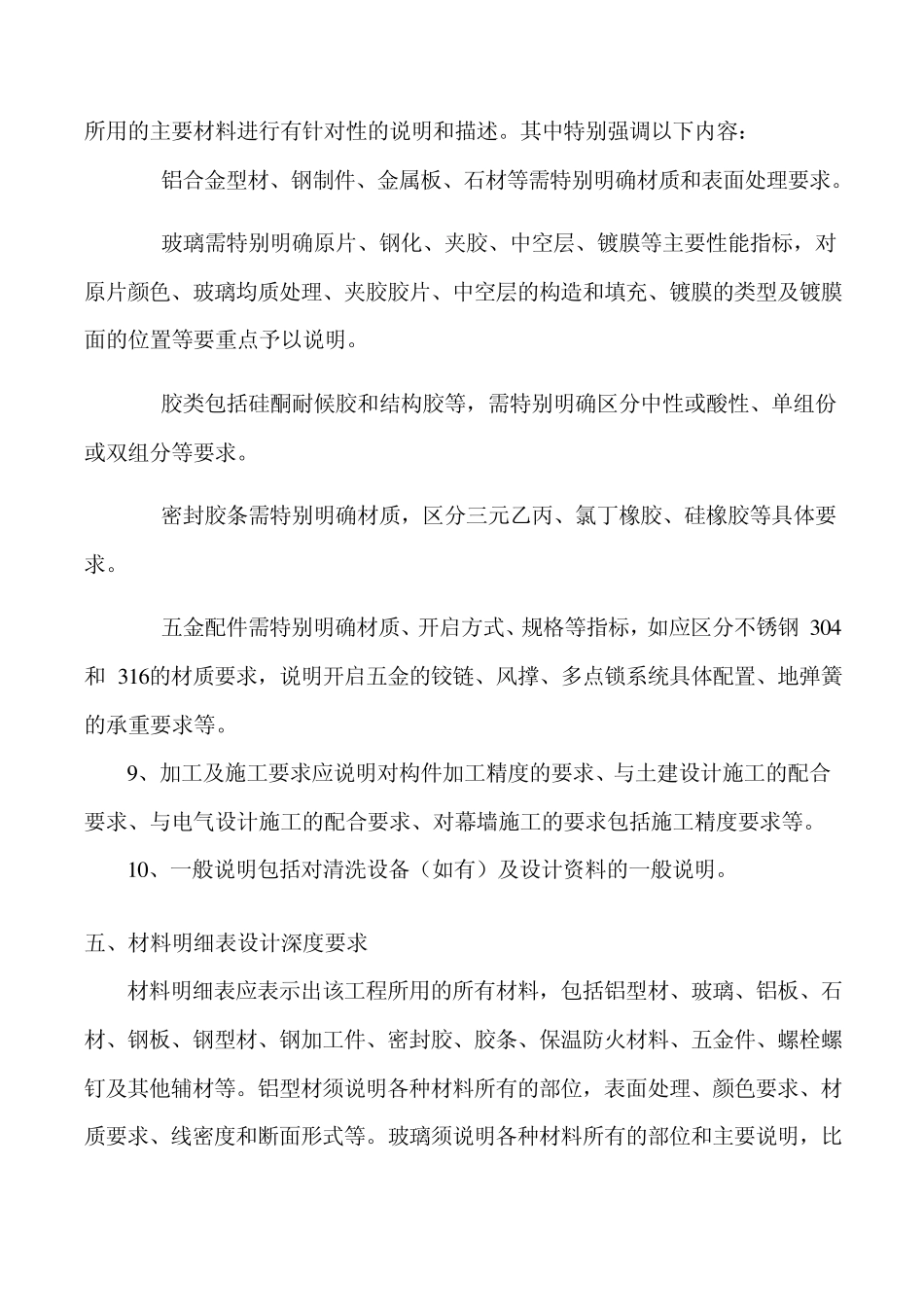

幕墙施工图设计深度要求 一、幕墙工程施工图纸内容要求幕墙工程施工图纸一般应包括封面、目录、设计说明、材料明细表、立面图、平面图、局部大样图、节点图、埋件图以及开模图等。各部分图纸内容应统一、完善，立面图、平面图与大样图、节点图等图纸的表述要一致，前后对应。应包含夜景照明灯具安装构造做法、广告灯箱、店招等的构造做法。 二、幕墙工程施工图纸编号要求 幕墙工程施工图纸除封面外，应按照图纸内容的分类进行编号，各类别编号应统一连续。 三、封面和目录设计深度要求 1、封面应包括工程名称、出图日期、公司名称、主要内容等。 2、目录应按全部图纸的种类划分大项，在大项下按图纸编号、名称等顺序排列，图纸页数应连续编码。，能清楚地反映各张图纸说明的内容。表达内容有：图名、图号、档案号及图纸修改版号次。 四、设计说明设计深度要求 应包括幕墙工程概况、设计依据、主要幕墙形式说明、幕墙结构及构造要点说明、物理性能、建筑设计、材料选择、加工与施工要求及一般说明几个部分。 1、幕墙工程概况应包括幕墙工程名称、建设地点、开发单位全称、建筑物总高度、层数、标准层高、总面积、主体结构形式、地面粗糙类别、建筑物耐火等级、抗震设计烈度、幕墙工程概述等。 2、设计依据应列举幕墙工程所参照和引用的国家及地方颁布的规范及规程、法令以及行业标准文件包括工程招标和答疑文件等。 3、应表明本幕墙工程设计构造形式和连接节点具有的安全性、合理性和先进性，以及不同部位的面层材料品种（例如：玻璃、金属板、石材及其它板材），面层颜色； 4、主要幕墙形式说明应对幕墙工程所采用的主要幕墙形式进行简要说明，包括但不限于对主要幕墙形式的分布部位和位置、结构体系、龙骨和面板材质与规格等、节点做法、主要特点等的简要说明。 5、幕墙结构及构造要点说明应对幕墙工程的主体结构体系、荷载组合、传力途径、预埋件等进行详细说明，应表明工程设计构造形式和连接节点具有的安全性、先进性和经济性，以及立面分格和幕墙的构造厚度等。 6、物理性能应明确幕墙工程的设计风压变形性能、空气渗透性能、雨水渗漏性能、平面内变形性能；隔声性能、保温性能、耐撞击性能、光学性及热量吸收等能等。 7、建筑设计主要包括幕墙工程的防雷构造设计、防火构造设计、抗震设计、耐腐蚀设计、绿色环保和节能设计、可视（玻璃、透明）幕墙所暴露出的内围护结构外表面（墙面、梁柱、洞口、百叶等部位）的设计等。 8...
