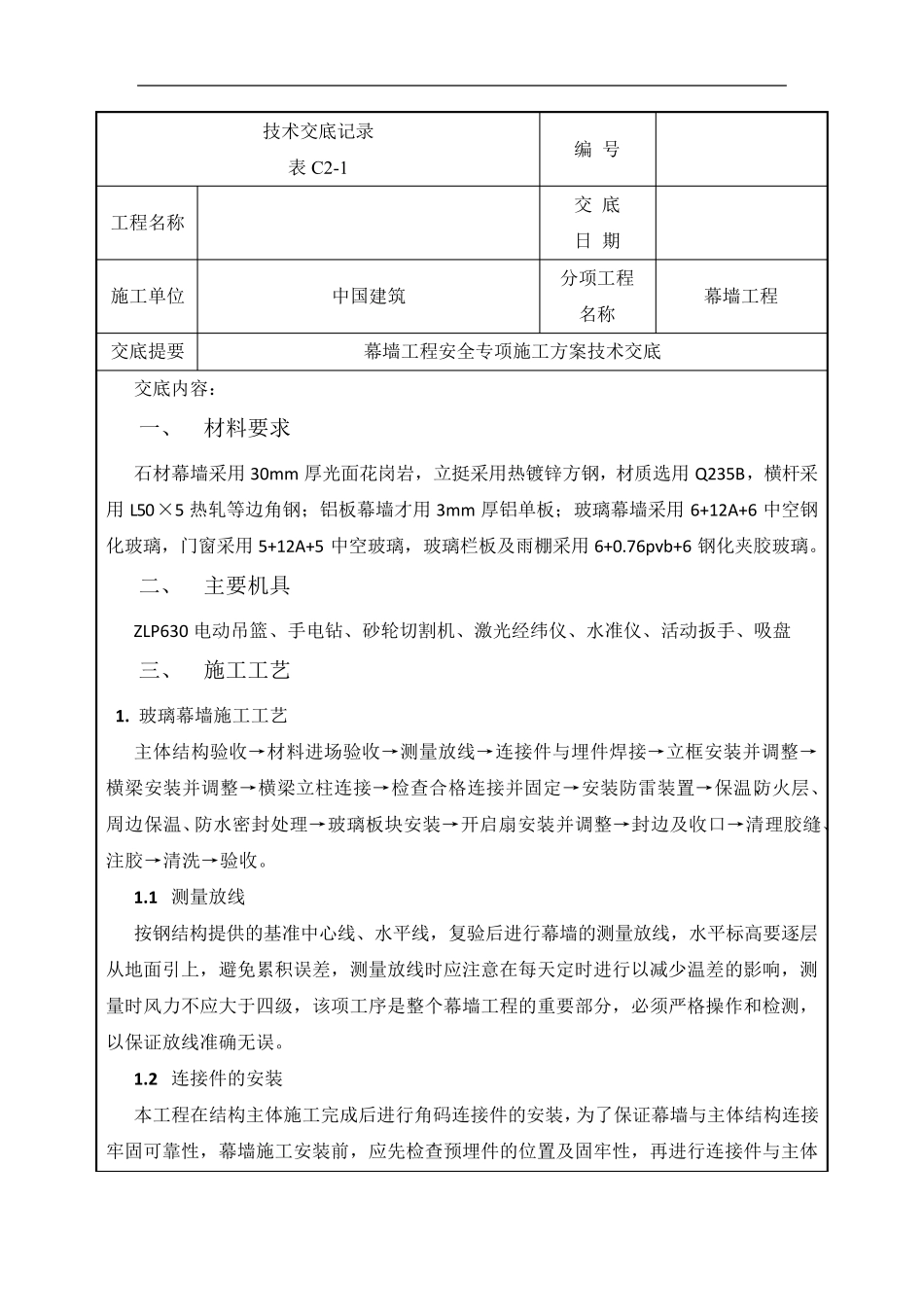

技术交底记录 表C 2-1 编 号 工程名称 交 底 日 期 施工单位 中国建筑 分项工程 名称 幕墙工程 交底提要 幕墙工程安全专项施工方案技术交底 交底内容： 一、 材料要求 石材幕墙采用30mm 厚光面花岗岩，立挺采用热镀锌方钢，材质选用Q235B，横杆采用L50×5 热轧等边角钢；铝板幕墙才用3mm 厚铝单板；玻璃幕墙采用6+12A+6 中空钢化玻璃，门窗采用5+12A+5 中空玻璃，玻璃栏板及雨棚采用6+0.76pvb+6 钢化夹胶玻璃。 二、 主要机具 ZLP630 电动吊篮 、手电钻、砂轮切割机、激光经纬仪、水准仪、活动扳手、吸盘 三、 施工工艺 1. 玻璃幕墙施工工艺 主体结构验收→材料进场验收→测量放线→连接件与埋件焊接→立框安装并调整→横梁安装并调整→横梁立柱连接→检查合格连接并固定→安装防雷装置→保温、防火层、周边保温、防水密封处理→玻璃板块安装→开启扇安装并调整→封边及收口→清理胶缝、注胶→清洗 →验收。 1.1 测量放线 按 钢结构提供 的 基 准中心 线、水平 线，复 验后 进行 幕墙的 测量放线，水平 标 高 要逐 层从 地 面引 上 ，避 免 累 积 误 差 ，测量放线时 应 注意 在 每 天 定时 进行 以 减 少 温差 的 影 响 ，测量时 风 力 不 应 大 于 四 级 ，该 项工序 是 整个 幕墙工程的 重 要部 分，必 须 严 格操 作 和 检测，以 保证 放线准确 无 误 。 1.2 连接件的 安装 本 工程在 结构主体施工完 成 后 进行 角码 连接件的 安装，为 了 保证 幕墙与主体结构连接牢 固可 靠 性 ，幕墙施工安装前 ，应 先 检查预 埋件的 位置及固牢 性 ，再 进行 连接件与主体 结构的连接固定，角码连接件安装后，复检埋件位置是否符合设计要求及相关技术规范。 标高偏差±10m m 轴线偏差±20m m 轴线前后差±20m m A）角码连接件安装后防腐措施必须按国家标准要求执行，采用热浸镀锌处理，焊接破坏处，必须二道防锈漆，如有特殊要求，须按要求处理。 B）因楼层向内偏移引起支座长度不够，无法正常安装时，可采用加长支座的办法解决，也可以采用在预埋件上焊接钢板或槽钢加垫的方法解决。 C）采用加长连接件时： 当加长幅度＜100m m时,可采用角钢制作支座,令其端部与预埋件表面焊接,焊缝高度≥6m m ；焊缝为连续周边焊，焊接质量符合现行国家标准《钢结构工程施工及验收规范》；当加长幅度≥100m m...
