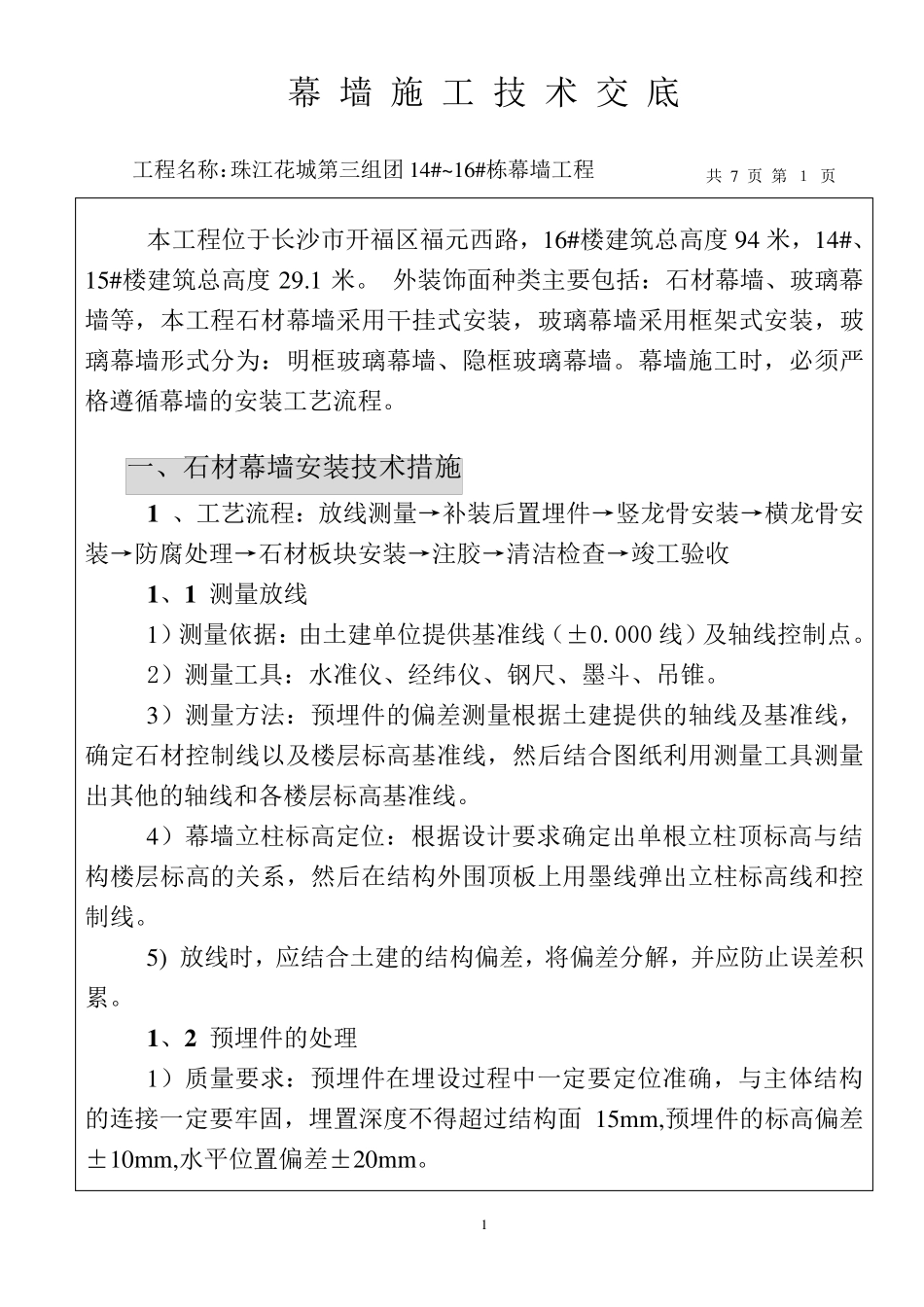

1 幕 墙 施 工 技 术 交 底 工程名称：珠江花城第三组团14#~16#栋幕墙工程 共 7 页 第 １ 页 本工程位于长沙市开福区福元西路，16#楼建筑总高度94 米，14#、15#楼建筑总高度29.1 米。 外装饰面种类主要包括：石材幕墙、玻璃幕墙等，本工程石材幕墙采用干挂式安装，玻璃幕墙采用框架式安装，玻璃幕墙形式分为：明框玻璃幕墙、隐框玻璃幕墙。幕墙施工时，必须严格遵循幕墙的安装工艺流程。 一、石材幕墙安装技术措施 1 、工艺流程：放线测量→补装后置埋件→竖龙骨安装→横龙骨安装→防腐处理→石材板块安装→注胶→清洁检查→竣工验收 1 、1 测量放线 1）测量依据：由土建单位提供基准线（±0.000 线）及轴线控制点。 2）测量工具：水准仪、经纬仪、钢尺、墨斗、吊锥。 3）测量方法：预埋件的偏差测量根据土建提供的轴线及基准线，确定石材控制线以及楼层标高基准线，然后结合图纸利用测量工具测量出 其 他 的轴线和 各 楼层标高基准线。 4）幕墙立 柱 标高定位：根据设 计 要求 确定出 单根立 柱 顶 标高与 结构 楼层标高的关 系 ，然后在 结构 外围 顶 板上 用墨线弹 出 立 柱 标高线和 控制线。 5) 放线时，应 结合土建的结构 偏差，将 偏差分解 ，并 应 防止 误 差积累 。 1 、2 预埋件的处理 1）质 量要求 ：预埋件在 埋设 过 程中 一定要定位准确，与 主体 结构的连 接 一定要牢 固 ，埋置深 度不 得 超 过 结构 面15mm,预埋件的标高偏差±10mm,水平 位置偏差±20mm。 2 2）预埋件修补：在施工过程中，由于埋件发生的偏差与漏放，应作出相应的补救措施。 1 、3 骨架安装 1）将连接支座与埋件焊接固定，根据控制线，将支座与竖向钢龙骨使用焊接连接固定。连接件与埋件接触面两侧焊缝长度不低于100mm，焊缝高度不小于转接件的厚度且不小于6mm。焊缝清除焊渣后按要求进行防腐处理。 2）角钢横梁与立柱搭接安装，角钢与竖向立柱用焊接连接，同一层横梁安装由下向上进行，当安装完成一层时，进行检查、调整、校正，以保证达到质量标准。 3）沉降缝处理：安装骨架时，沉降缝两侧各安装一根立柱，横梁在两立柱之间断开，并保证套管的长度间距，板块之间预留 20mm 的胶缝。 4）骨架安装完成后，应上报有关部门进行隐蔽验收。 1、4 防腐处理 1）不能于潮湿、多雾及阳光直接暴晒之下涂漆，表面尚未完全干燥或蒙尘表面不能涂漆。 2）涂第二...
