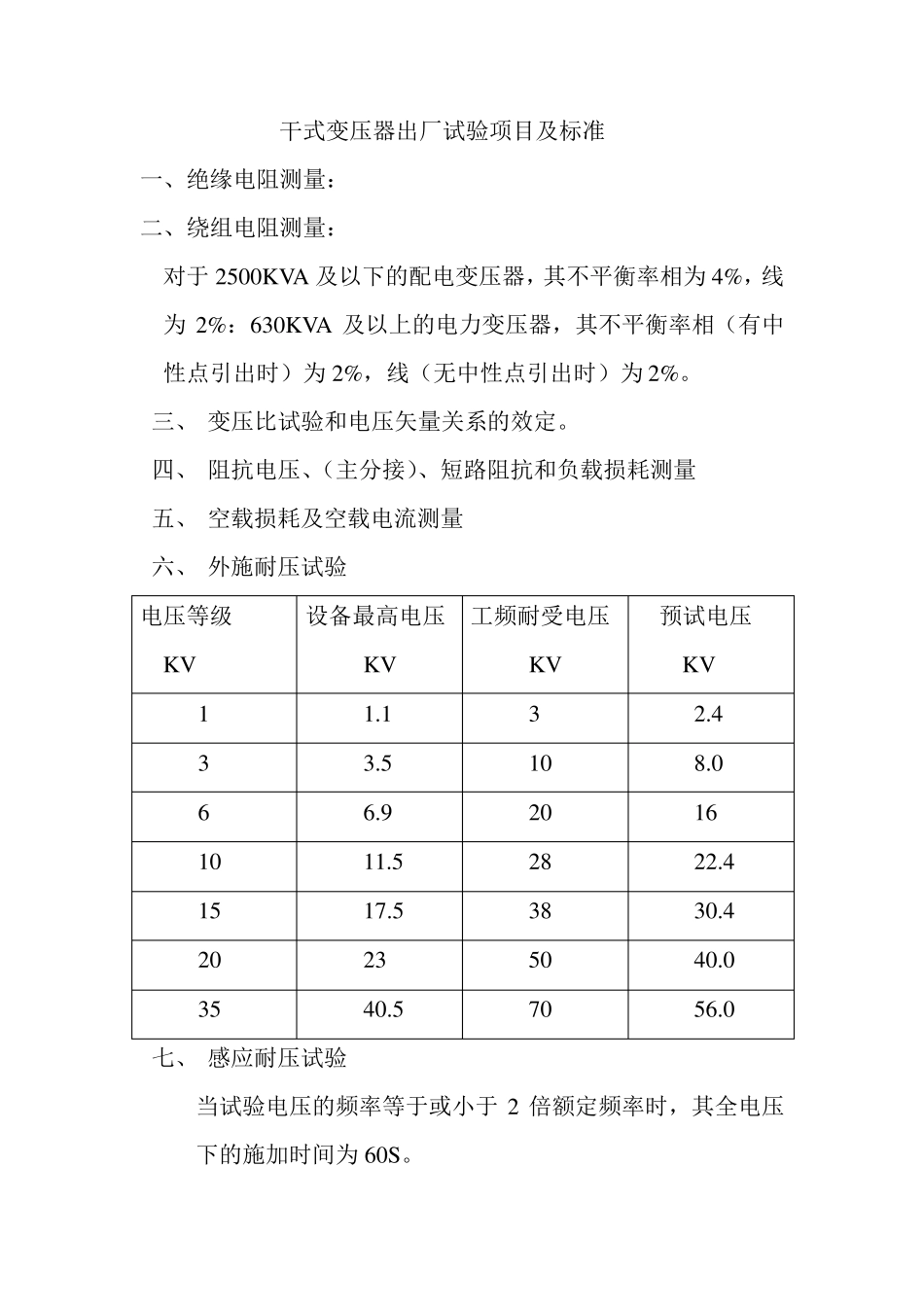

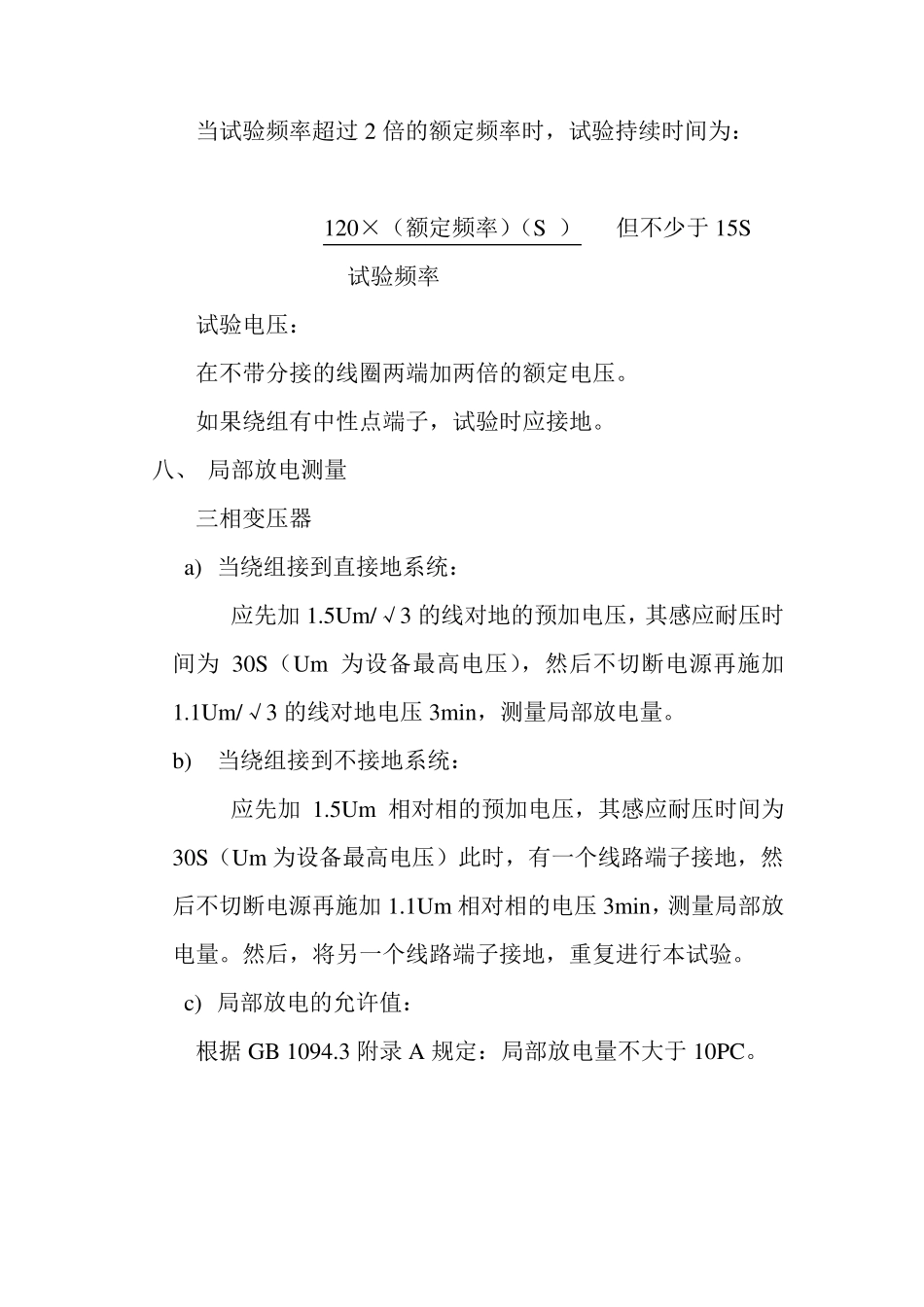

干式变压器出厂试验项目及标准 一、绝缘电阻测量： 二、绕组电阻测量： 对于 2500KVA 及以下的配电变压器，其不平衡率相为 4%，线为 2%：630KVA 及以上的电力变压器，其不平衡率相（有中性点引出时）为 2%，线（无中性点引出时）为 2%。 三、 变压比试验和电压矢量关系的效定。 四、 阻抗电压、（主分接）、短路阻抗和负载损耗测量 五、 空载损耗及空载电流测量 六、 外施耐压试验 电压等级 KV 设备最高电压 KV 工频耐受电压 KV 预试电压 KV 1 1.1 3 2.4 3 3.5 10 8.0 6 6.9 20 16 10 11.5 28 22.4 15 17.5 38 30.4 20 23 50 40.0 35 40.5 70 56.0 七、 感应耐压试验 当试验电压的频率等于或小于 2 倍额定频率时，其全电压下的施加时间为 60S。 当试验频率超过2 倍的额定频率时，试验持续时间为： 120×（额定频率）（S ） 但不少于 15S 试验频率 试验电压： 在不带分接的线圈两端加两倍的额定电压。 如果绕组有中性点端子，试验时应接地。 八、 局部放电测量 三相变压器 a) 当绕组接到直接地系统： 应先加 1.5Um/√3 的线对地的预加电压，其感应耐压时间为30S（Um 为设备最高电压），然后不切断电源再施加1.1Um/√3 的线对地电压 3min，测量局部放电量。 b) 当绕组接到不接地系统： 应先加 1.5Um 相对相的预加电压，其感应耐压时间为30S（Um 为设备最高电压）此时，有一个线路端子接地，然后不切断电源再施加 1.1Um 相对相的电压 3min，测量局部放电量。然后，将另一个线路端子接地，重复进行本试验。 c) 局部放电的允许值： 根据 GB 1094.3 附录 A 规定：局部放电量不大于 10PC。 干 式 变 压 器 感 应 耐 压 局 部 放 电 试 验 计 算 一、10KV 干 式 变 压 器 （1）变 压 器 参 数 1、额定容量 ：2500KVA 2、额定电压 ：10.5/0.4KV 3、额定电流 ：144/3608A 4、空载电流%：1.4% （2）计算施加电压： 1、空载电流： I=3608×1.4%=50.5A 2、对 Y，yno 接线变压器局放试验 按绕组接到不接地系统： 系统最高电压：Um=12KV 局放试验预加电压： U1=1.5Um=1.5×12=18KV 局放试验电压： U2=1.1Um=1.1×12=13.2KV 变压器变比 ： K=10.5/√3/0.4/√3=26.25 1.5Um 电压下的二次电压：U=1.5Um×2/3÷26.25=457V 1.1Um 电压下的二次电压：U=1.1Um×2/3÷26.25=335V 变压器感应耐压试验： 试验...
